| Marca | Xinyouxiang |
| Numero modello | Interruttore combinato DNRH8 nel sistema di accumulo energetico |
| tensione nominale | DC 1500V |
| corrente nominale | 630A |
| Serie | DNRH8 |

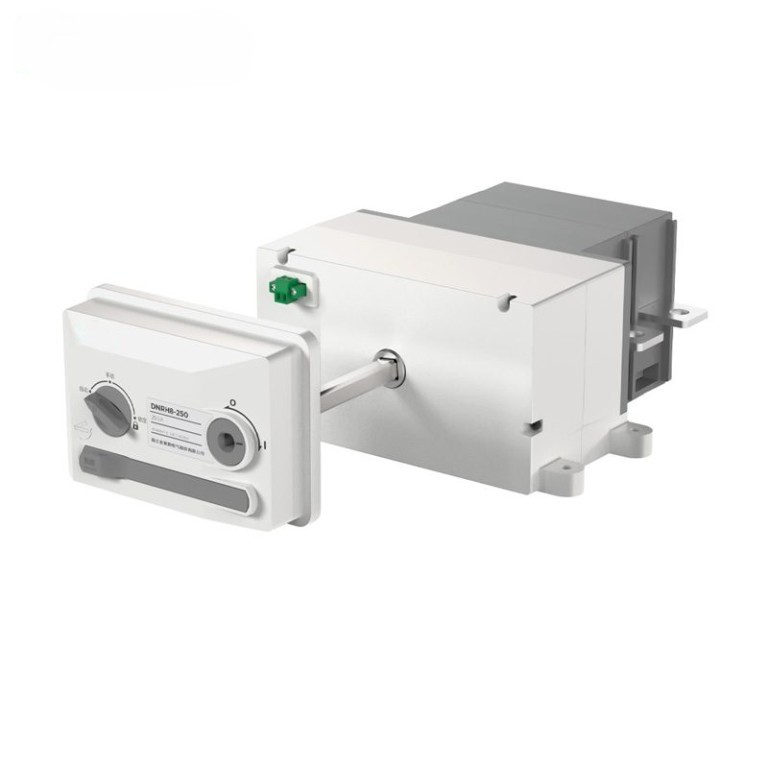

L'interruttore combinato DNRH8 è una soluzione all-in-one per il commutazione e l'isolamento di carichi in corrente continua, con un rating fino a 1500 VDC e 630 A. Progettato per soddisfare le categorie d'uso DC-PV1, DC-PV2 e DC-21B, integra i relè principali e di pre-carica in un unico contenitore compatto e certificato IP67. Ideale per sistemi fotovoltaici (PV), sistemi di accumulo di energia su batteria (BESS) e applicazioni industriali in corrente continua, il DNRH8 semplifica l'installazione, riduce gli errori di cablaggio e offre una commutazione rapida e affidabile con protezione contro la bassa tensione.
Tensione & Corrente: CC 1500 V, corrente operativa 200 A–630 A.
Capacità di commutazione: Capacità di accensione/tenuta 15 kA (0,1 s) / 10 kA (1 s); corrente cortocircuito condizionale 100 kA.
Prestazioni dell'arco: Distanza d'arco minimizzata; tempo di arco < 3 ms.
Grado di protezione: IP67 (esterno); IP20 (interno).
Modalità di controllo: Manuale o controllo remoto a 24 V con selezione auto/manuale.
Modulo di undervoltage: Opzioni di interruzione attiva/passiva (risposta < 0,5 s, backup di perdita di alimentazione 2 min).
Modulo relè opzionale: La serie JDQMK integra relè principali/pre-carica e resistenze.
Tolleranza ambientale: –40 °C a +80 °C (derating sopra +60 °C); altitudine fino a 5000 m con derating.
Durata: > 10 000 cicli meccanici; 400–2000 cicli elettrici.
| Parametro | Valore |
| Tensione nominale operativa (VCC) | 1500 V |
| Corrente nominale operativa (A) | 200, 225, 250, 275, 325, 400, 500, 630 |
| Tensione nominale di isolamento (Ui) | 1500 V |
| Capacità di accensione (Icm) | 15 kA |
| Capacità di tenuta (Icw) | 15 kA @0,1 s / 10 kA @1 s |
| Corrente cortocircuito condizionale (Iq) | 100 kA |
| Durata elettrica (cicli) | 400–2000 |
| Durata meccanica (cicli) | > 10 000 |
| Metodo di controllo | Manuale / Remoto (24 V) |
| Temperatura ambiente | –40 °C a +80 °C (derating >60 °C) |
| Umidità | ≤ 50% @40 °C; ≤ 90% @20 °C |
| Altitudine | ≤ 2000 m (derating fino a 5000 m) |
| Grado di inquinamento | III |
| Categoria di installazione | IV (potenza), III (controllo) |
| Protezione contro ingresso | IP20 (interno) / IP67 (esterno) |
| Funzioni opzionali | Modulo di undervoltage, Modulo relè |
