| Marca | Xinyouxiang |

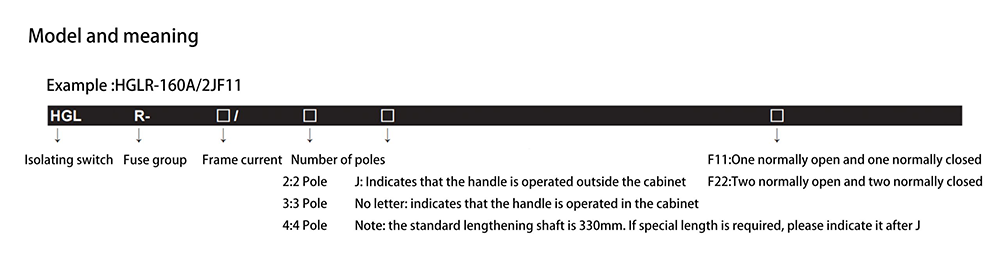

| Numero modello | Gruppo di fusibili disconnettore serie HGLR Interruttore disconnettore a fusibile |
| corrente nominale | 630A |
| numero di poli | 4p |
| Serie | HGLR |

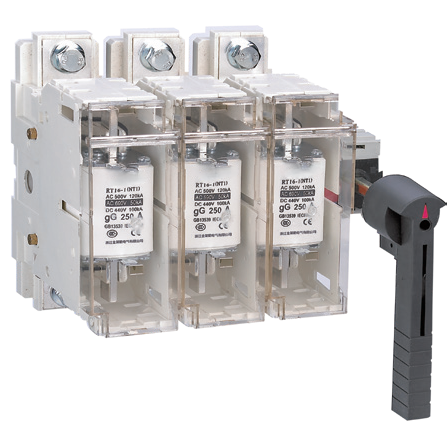

Il gruppo di disgiuntori fusibili è la soluzione ideale per le connessioni e disconnessioni ad alta corrente. Il suo design modulare lo rende facile da assemblare in base alle tue esigenze, mentre il design strutturale integrato garantisce stabilità. Il meccanismo di accumulo di energia a molla permette connessioni e disconnessioni rapide e facili, anche a velocità elevate.
Il meccanismo di funzionamento adotta un meccanismo di accumulo di energia a molla. Quando il prodotto viene connesso e disconnesso, la molla può essere rilasciata istantaneamente per realizzare una connessione e disconnessione rapida (13,8 M/s), indipendentemente dalla velocità della maniglia di comando, migliorando notevolmente la capacità di estinzione dell'arco.
Il gruppo di disgiuntori fusibili è un modo sicuro e semplice per disconnettere il tuo circuito elettrico. Realizzato in resina poliestere insatura rinforzata con fibre di vetro di alta qualità, questo interruttore dispone di uno schermo visivo per facilitare lo smontaggio e la sostituzione del fusibile. Il gruppo di disgiuntori fusibili dispone inoltre di contatti autonettoyanti per una connessione affidabile, nonché funzioni di protezione contro sovracorrente e cortocircuito.
Conformità agli standard
Condizioni normali di funzionamento e installazione
La temperatura massima dell'aria ambiente non deve superare i +40℃, con un minimo di -5℃. La temperatura media all'interno dell'edificio non dovrebbe superare i +35℃ in un periodo di 24 ore. Il sito di installazione non dovrebbe trovarsi a un'altitudine superiore a 2000 metri sul livello del mare.
Quando la temperatura massima è superiore a 40℃, l'umidità relativa dell'aria non dovrebbe superare il 50%. Tuttavia, a temperature inferiori, è consentita un'umidità relativa più elevata; ad esempio, il 90% a 20℃. Se dovessero verificarsi condensazioni a causa dei cambiamenti di temperatura, dovrebbero essere messe in atto misure speciali.
Il livello di inquinamento dell'ambiente circostante è di livello 3. interruttore disgiuntore acceso o spento
L'interruttore deve essere installato in un luogo privo di vibrazioni significative, scosse e invasione di pioggia e neve. Allo stesso tempo, il luogo di installazione deve essere libero da mezzi esplosivi pericolosi, e il mezzo non deve contenere gas e polveri sufficienti a corrodere i metalli e danneggiare l'isolamento.
Gruppo di disgiuntori fusibili diversi telai di fusibili
| Corrente nominale del gruppo di disgiuntori fusibili (A) |
Corrente nominale del fusibile (A) | Dimensione del fusibile |
| 63 | 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63 |
00C |
| 160 | 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 |
00 |
| 250 | 16, 20, 25, 40, 50, 63, 80, 100, 125, 160, 200, 250 |
1 |
| 400 | 50, 63, 80, 100, 125, 160, 200, 250, 315, 400 |
2 |
| 630 | 200, 250, 315, 400, 500, 630 |
3 |
Proprietà elettriche e meccaniche del gruppo di disgiuntori fusibili HGLR-63~630
| Parametri elettrici | Corrente nominale di riscaldamento Ith (A) | 63 |
160 | 250 | 400 | 630 |
||
| Dimensione del fusibile | 00C |
00 | 1 | 2 | 3 |
|||
| Tensione isolante nominale Ui | 800 |
800 | 800 | 800 | 800 |
|||
| Resistenza dielettrica (V) | 2000 |
2000 | 2000 | 2000 | 2000 |
|||
| Tensione di impulso nominale Uimp kV | 8 |
8 | 8 | 8 | 8 |
|||
| Corrente di lavoro nominale Ie (A) | 415V |
AC-23B | 63 | 160 | 250 | 400 | 630 |
|
| 690V |
AC-21B | 40 | 100 | 200 | 315 | 400 |
||
| Corrente di cortocircuito limite (Iq) (KA) | 20 |
20 | 20 | 20 | 20 |
|||
| Capacità di accensione e spegnimento (arms) | Capacità nominale di accensione | 630 |
1600 | 2500 | 4000 | 6300 |
||
| Capacità nominale di spegnimento | 504 |
1280 | 2000 | 3200 | 5040 |
|||
| Prestazioni operative
|
Vita meccanica | 1700 |
1400 | 1400 | 800 | 800 |
||
| Vita elettrica | 300 |
200 | 200 | 200 | 200 |
|||
| Peso | 3 Poles | 1 |
1.8 | 3.2 | 4.8 | 16 |
||
| 4 Poles | 1.3 |
2.3 | 4.5 | 6.1 | 19 |
|||

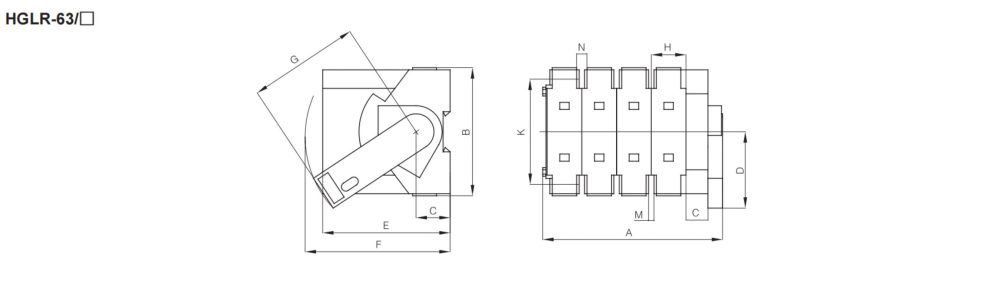

Prospetto e dimensioni di installazione dell'interruttore disgiuntore fusibile (mm)
| Specifiche | A |
B | C | D | E | F | G | H | K | N | M |
| HGLR-63/3 | 134 |
