15kV 630A/20kV 630A Tipo IEC Connettore posteriore Accessori per cavi/Connettore separabile

Breve introduzione del prodotto

Accessori di tipo a spina, denominati anche connettori separabili. Includono gomiti separabili, kit di connettori diritti e a T. I nostri connettori separabili sono ampiamente utilizzati in quadri di distribuzione, trasformatori, armadi e altre apparecchiature elettriche. Sono realizzati in gomma EPDM o silicone con controllo del campo integrato. Adottano una tecnica di iniezione avanzata a triplo strato (uno strato interno conduttivo, uno strato isolante e uno strato esterno conduttivo) per garantire le proprietà dell'interfaccia, evitare spazi tra gli strati e ridurre al minimo le scariche parziali. I nostri connettori separabili includono principalmente tipi IEC e IEEE.

Connettori e kit separabili di tipo IEC

Standard di riferimento

EN 50181 Traverse inseribili oltre 1kV fino a 52kV e da 250A a 2,5kA per apparecchiature diverse dai trasformatori riempiti di liquido
EN 50180 Traverse oltre 1kV fino a 36kV e da 250A a 3,15kA per trasformatori riempiti di liquido
HD629.1 Requisiti di prova per gli accessori utilizzati su cavi di potenza di tensione nominale da 3,6/6(7,2)kV fino a 20,8/36(42)kV - Parte 1: cavi con isolamento estruso
IEC 60502.4 Cavi di potenza con isolamento estruso e relativi accessori per tensioni nominali da 1kV (U=1,2kV) fino a 30kV (U=36kV) - parte 4: requisiti di prova per accessori per cavi con tensioni nominali da 6kV fino a 30kV (U=36kV）
IEC 60099 Scaricatori di sovratensione in ossido metallico senza spazi per sistemi in c.a.
JB/T 8952 Scaricatori di sovratensione in ossido metallico con involucro polimerico senza spazi per sistemi in c.a.
IEEE 386 Sistema di connettori isolati separabili per sistemi di distribuzione di potenza superiori a 600V
GB11032 Scaricatori di sovratensione in ossido metallico senza spazi per sistemi in c.a.
JB/T 8952 Scaricatori di sovratensione in ossido metallico con involucro polimerico senza spazi per sistemi in c.a.

Connettore posteriore di tipo IEC 15kV 630A / 20kV 630A

Riepilogo

Il connettore posteriore di tipo IEC da 630A si collega a un connettore a T di tipo IEC o ad altri modelli di connettori posteriori, estendendo il circuito di collegamento del cavo (derivazione); non può essere collegato direttamente alla presa del bocchello, alla traversa a muro e così via. La coda può essere inserita direttamente con un tappo isolante, ma può anche essere estesa per collegarsi al connettore posteriore di un'altra linea o a un connettore posteriore con scaricatore di sovratensione.
È adatto per cavi in XLPE con sezione trasversale del cavo da 25 mm² a 400 mm².

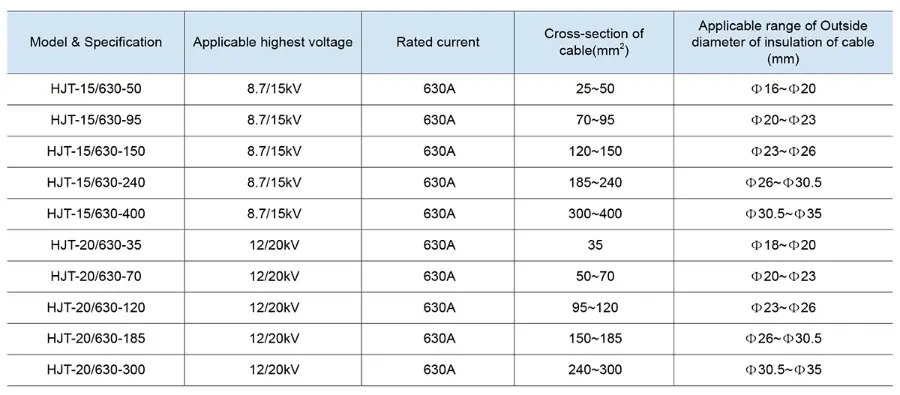

Modello e specifiche

Imballaggio standard

Corpo del connettore posteriore                                                          Grasso siliconico, salviette
Cono di stress                                                                              Manuale di istruzioni
Catena di posizionamento, nastro di fase                                            Asta conduttiva
Garza                                                                                       Tappo antipolvere
Terminali                                                                                 Righelli per l'installazione
Perno filettato                                                                                  Certificato di conformità

Lista di imballaggio

3 pz/scatola P.L.: 5,4 kg Dimensioni scatola: 26 cm×23,5 cm×20 cm

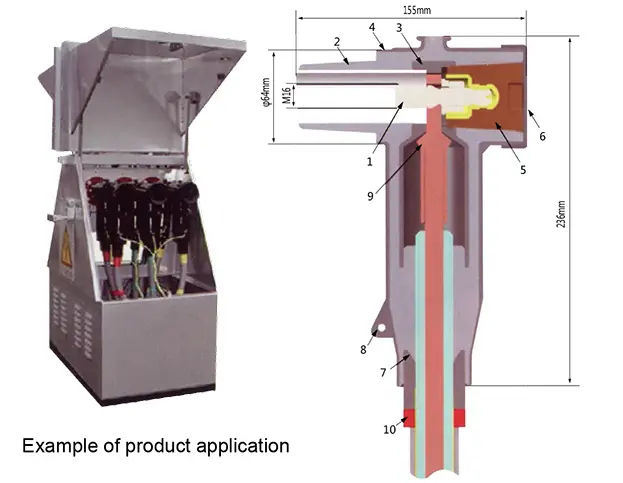

Struttura del prodotto

1. Perno filettato: adotta bulloni in acciaio inossidabile per garantire una perfetta aderenza tra il conduttore e il bocchello.
2. Strato isolante: formula speciale e tecnologia di miscelazione per garantire l'alta qualità della gomma siliconica prefabbricata
3. Strato semiconduttivo interno: strato semiconduttivo interno prefabbricato per controllare efficacemente lo stress del campo elettrico.
4. Strato semiconduttivo esterno: lo strato semiconduttivo esterno prefabbricato aderisce strettamente allo strato isolante e garantisce che lo strato semiconduttivo esterno sia messo a terra.
5. Tappo isolante: tappo isolante in resina epossidica con parti metalliche filettate per garantire un perfetto accoppiamento con il perno.
6. Tappo finale semiconduttivo: sigilla l'estremità del connettore del cavo, in modo che il dispositivo abbia una funzione di schermatura completa e tenuta totale.
7. Cono di stress: diverse dimensioni del cono di stress in base all'uso dei connettori per cavi, per garantire la tenuta all'acqua e il rilascio dello stress del cavo.
8. Foro di messa a terra: pre-collegato allo schermo esterno per il collegamento del cavo di terra.
9. Terminali: terminali a crimpare interamente in rame o in rame e alluminio per conduttori in rame o alluminio.
10. Catena di posizionamento: assicura che la posizione di installazione sia corretta.
