I fattori principali che influenzano le prestazioni di isolamento dei trasformatori includono temperatura, umidità, metodi di conservazione dell'olio, sovratensioni e forze elettromagnetiche di cortocircuito. Questi fattori spesso interagiscono e si rafforzano a vicenda, determinando collettivamente il tasso di invecchiamento e la vita utile dell'isolamento.
I trasformatori di potenza in olio con cambio presa sotto carico della serie Vziman sono stati ottimizzati sistematicamente in termini di materiali, struttura e processi di produzione per affrontare i suddetti fattori, ritardando significativamente l'invecchiamento dell'isolamento e migliorando l'affidabilità operativa.
I trasformatori impiegano un isolamento composito olio-carta, e la temperatura influisce direttamente sull'equilibrio e sulla migrazione dell'umidità tra olio e carta, nonché sul tasso di degradazione termica della cellulosa. Più alta è la temperatura, più intense sono le reazioni di apertura dell'anello e di scissione delle catene della cellulosa, con una generazione di CO e CO₂ che aumenta in modo esponenziale, accorciando sostanzialmente la vita dell'isolamento. Nell'intervallo di 80–140°C, il tasso di invecchiamento raddoppia per ogni aumento di 6–8°C della temperatura.
【Contromisura Vziman】 Utilizzando un raffreddamento a circolazione d'olio ad alta efficienza e un design ottimizzato degli avvolgimenti, l'aumento di temperatura nel punto caldo degli avvolgimenti viene ridotto in modo efficace. I margini di aumento di temperatura misurati superano i requisiti standard, ritardando fondamentalmente l'invecchiamento termico dell'isolamento e garantendo una vita utile di progetto di 20–30 anni. Ciò rende i trasformatori adatti a scenari di carico elevato sostenuto, come i parchi industriali e le reti elettriche urbane.
L'umidità accelera la degradazione della cellulosa, abbassa la tensione di scarica a scintilla dell'olio, aumenta il fattore di dissipazione dielettrica (tanδ), catalizza l'ossidazione dell'olio e, nei casi più gravi, può portare alla rottura dell'isolamento. Tuttavia, la generazione di CO e CO₂ non è determinata esclusivamente dal contenuto di umidità; deve essere valutata in combinazione con la temperatura, il grado di partecipazione dell'ossigeno e la storia operativa.
【Contromisura Vziman】 L'adozione di una struttura del serbatoio completamente sigillata e di componenti di tenuta di alta qualità previene efficacemente l'ingresso di umidità esterna, riducendo significativamente il contenuto di umidità nell'olio e mantenendo un'elevata resistenza elettrica dell'isolamento olio-carta. Ciò garantisce un funzionamento affidabile anche in ambienti con umidità relativa fino al 90% (a +25°C), rendendolo particolarmente adatto per aree costiere, ad alta umidità e inquinate.

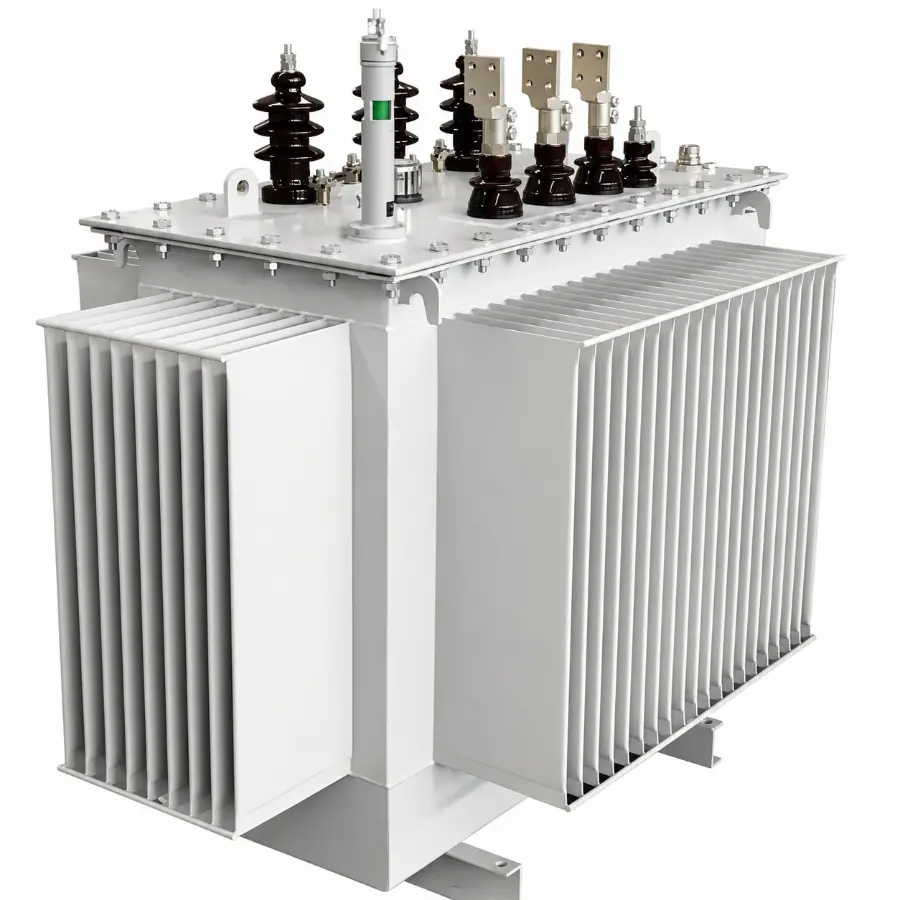

Trasformatore di potenza sigillato in olio Vziman
L'ossigeno disciolto nell'olio accelera l'ossidazione dell'isolamento e la sua concentrazione dipende dal metodo di conservazione dell'olio. Nei trasformatori di tipo aperto, il CO fuoriesce facilmente, risultando in concentrazioni relativamente basse (100–500 ppm); nei trasformatori sigillati, il CO e il CO₂ si accumulano efficacemente e possono raggiungere diverse migliaia di ppm. Pertanto, la valutazione dell'invecchiamento dell'isolamento deve essere differenziata in base al metodo di conservazione.
【Contromisura Vziman】 Vengono adottate strutture sigillate avanzate, come la protezione a membrana o a cuscino di azoto, per isolare efficacemente l'ossigeno e inibire l'ossidazione dell'olio. Allo stesso tempo, si consente l'accumulo di CO e CO₂ nell'olio, consentendo un tracciamento accurato delle tendenze di invecchiamento tramite DGA. Ciò non solo prolunga la vita dell'isolamento, ma fornisce anche una base affidabile per la manutenzione basata sulle condizioni.
Le sovratensioni transitorie (aumento della tensione fase-fase della fase non in guasto in un sistema a neutro isolato), le sovratensioni da fulmine (fronti d'onda ripidi che causano sollecitazioni concentrate sull'isolamento longitudinale tra le spire) e le sovratensioni di manovra (danni cumulativi da sovratensioni ripetute) hanno meccanismi di degradazione distinti.

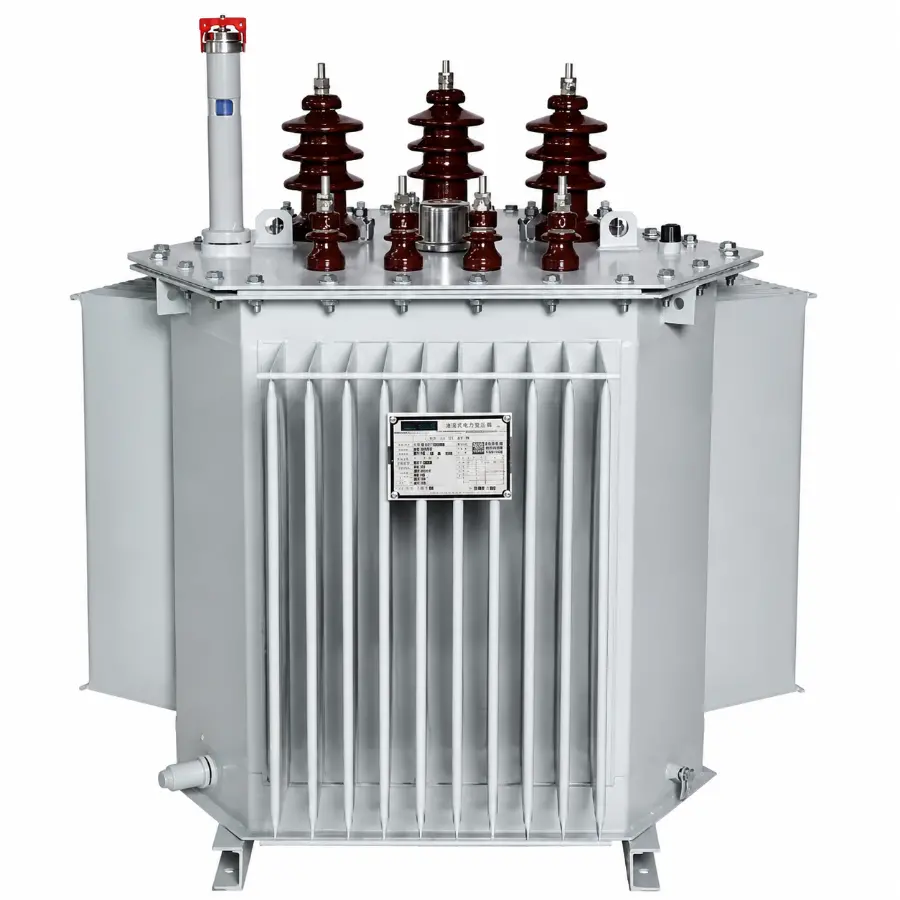

Trasformatore di potenza sigillato in olio serie Vziman S11
【Contromisura Vziman】 In stretta conformità con gli standard IEC/GB, la struttura degli avvolgimenti è ottimizzata per migliorare la distribuzione iniziale della tensione in condizioni di sovratensione da fulmine. Ampi margini di isolamento principale garantiscono prestazioni robuste contro le sovratensioni transitorie, assicurando un funzionamento sicuro in condizioni di rete complesse.
In condizioni di cortocircuito all'uscita, enormi forze elettromagnetiche possono causare la deformazione degli avvolgimenti, lo spostamento dei conduttori e l'allentamento dei membri di supporto, alterando le distanze di isolamento e inducendo surriscaldamenti localizzati. Tali danni sono improvvisi e irreversibili.
【Contromisura Vziman】 Il design anti-cortocircuito è rinforzato: gli avvolgimenti adottano una struttura di serraggio ad alta resistenza meccanica con doppi supporti assiali e radiali, mentre il nucleo e gli accessori di serraggio sono saldamente fissati. Queste misure resistono efficacemente agli impatti di cortocircuito, garantendo l'integrità dell'isolamento dopo cortocircuiti improvvisi, e sono particolarmente adatte per applicazioni di alimentazione industriale con elevata capacità di cortocircuito.
Il trasformatore di potenza trifase immerso in olio con commutatore in carico Vziman incorpora miglioramenti tecnici sistematici nella gestione termica, nella tenuta e protezione dall'umidità, nella conservazione dell'olio, nella capacità di resistenza alle sovratensioni e nella resistenza ai cortocircuiti, mitigando sinergicamente i fattori di invecchiamento dell'isolamento da molteplici dimensioni.
Il trasformatore trifase immerso in olio con commutatore in carico Vziman è stato sistematicamente migliorato nella gestione termica, nella tenuta all'umidità, nella conservazione dell'olio, nella tolleranza alle sovratensioni e nella resistenza ai cortocircuiti per contrastare congiuntamente l'invecchiamento dell'isolamento. La sua progettazione esterna completamente sigillata è adatta a progetti energetici ad altitudini inferiori a 1.000 m, rendendolo una scelta affidabile per le reti moderne.
