1. Panoramica del guasto
Nel giugno 2013, si è verificato un guasto in un apparato di interruttore ad alta tensione in funzione in una certa zona urbana, causando il trip di una linea a 10kV. L'indagine sul posto ha rivelato che l'apparato difettoso era un armadio anello ad alta tensione con interruttore a carico pneumatico (tipo HXGN2-10), e la caratteristica del guasto era un cortocircuito ad arco trifase. Dopo l'isolamento del guasto e il ripristino dell'alimentazione agli utenti, si è notato che lo stesso tipo di apparato in questa zona, messo in servizio tra il 1999 e il 2000 (con un periodo di funzionamento superiore ai 12 anni, una corrente nominale progettata di 630A e una corrente operativa effettiva per lo più ≤ 300A), ha subito guasti simili molte volte, ponendo una minaccia alla affidabilità del funzionamento della rete elettrica.
2. Principio di funzionamento degli interruttori a carico pneumatici
L'armadio anello pneumatico prende il nome dall'essere equipaggiato con un interruttore a carico pneumatico. Il suo asta di contatto mobile funge anche da cilindro d'aria — la struttura cava contiene un "pistone" sigillato, che viene azionato dall'albero principale per realizzare il movimento lineare di chiusura e apertura. Durante l'apertura, il pistone comprime rapidamente l'aria nell'asta di contatto mobile (cilindro d'aria), e l'aria compressa viene soffiata verso l'arco generato dalla separazione dei contatti spegniarco attraverso la bocchetta in plastica resistente all'arco in cima, estinguendo l'arco allungandolo; il flusso d'aria ad alta velocità ripristina rapidamente la forza isolante del mezzo nel punto di rottura, impedendo la riaccesione dell'arco.
A causa della limitata capacità dell'interruttore di spegnere le correnti di guasto (applicabile solo a sistemi inferiori a 35kV), viene adottata una soluzione di progettazione di "separazione dell'elemento conduttore dall'elemento accendiarco":
Elemento conduttore: dita di contatto a forma di prugna in rame rosso + asta conduttrice, responsabili della trasmissione della corrente;
Elemento accendiarco: barra accendiarco in lega rame-tungsteno + anello accendiarco, specificamente per l'accensione e l'estinzione dell'arco.
Durante l'apertura, la superficie esterna dell'asta di contatto mobile si separa prima dalle dita di contatto statiche, e poi l'anello accendiarco si separa dalla barra accendiarco. L'arco è confinato a bruciare tra i componenti accendiarco, evitando danni ai contatti principali; l'asta di contatto mobile e il terminale inferiore sono collegati tramite dita di contatto a forma di prugna per garantire la conduzione elettrica.
3. Analisi approfondita delle cause del guasto
(1) Indagine preliminare (fattori esterni)
La corrente nominale progettata di questo tipo di interruttore è di 630A, ma i dati di smistamento mostrano che la corrente operativa dell'interruttore uscente della sottostazione è di 283A, e la corrente teorica che passa attraverso l'apparato lungo il percorso è ≤ 283A. Combinando l'ambiente sul posto (tempo sereno, nessuna inquinamento sul corpo dell'armadio), i fattori esterni come sovratensione, sovratensione e flashover da inquinamento possono essere esclusi direttamente, e il guasto viene attribuito ai difetti dell'apparato stesso.
(2) Smontaggio e verifica tramite test
Dopo lo smontaggio dell'armadio difettoso, si ipotizza inizialmente che "un cattivo contatto tra i contatti mobili e statici porti a surriscaldamento e bruciatura", ma non può essere tratta una conclusione definitiva a causa dei danni gravi all'armadio. Pertanto, vengono effettuate prove di campionamento su apparecchiature dello stesso tipo in funzione:
Tensione di prova e resistenza del circuito: il livello di tensione di prova è conforme, e la resistenza del circuito è di 114μΩ (conforme alle norme tecniche);

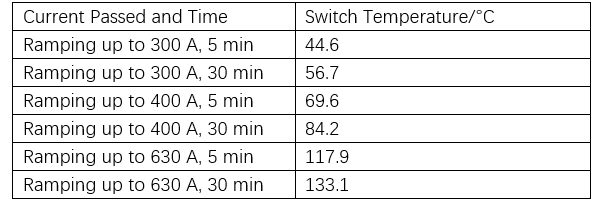

Prova di aumento di temperatura: i dati della prova di aumento di corrente di 30 minuti (Tabella 1) mostrano che l'aumento di temperatura raggiunge 84,2°C a 400A e fino a 133,1°C a 630A, superando di gran lunga lo standard nazionale per la stabilità di "aumento di temperatura ≤ 1K entro 1 ora o ≤ 2K entro 3 ore".
(3) Identificazione delle cause radicate
Test complessivi e analisi strutturale mostrano che il guasto origina dal fallimento del sistema di contatto, manifestandosi specificamente come:
Forza della molla insufficiente: non riesce a contrarre efficacemente le dita di contatto a forma di prugna, causando la degradazione del "contatto superficiale" tra le dita di contatto e l'asta di contatto mobile in "contatto lineare", con una riduzione drastica dell'area di contatto;
Difetti nella precisione di lavorazione: una precisione insufficiente nella lavorazione della superficie d'arco/piana delle dita di contatto a forma di prugna aggravano il cattivo contatto;
Ciclo vizioso di ossidazione: le dita di contatto e l'asta di contatto mobile sono esposte all'aria, e l'ossidazione porta a un aumento della resistenza di contatto → aumento del riscaldamento → ulteriore attenuazione della tensione della molla → peggioramento dell'effetto di contatto, causando infine un cortocircuito ad arco ionizzazione dell'aria e il trip della linea.
4. Trasformazione e ottimizzazione delle soluzioni per l'equipaggiamento
(1) Aggiornamento del processo: controllo preciso della qualità del contatto
Mirando al problema centrale del "cattivo contatto", vengono apportate migliorie dalla parte dei materiali e della lavorazione:
Selezione delle molle: utilizzare molle con elevata resistenza alla fatica per garantire una forza di molla stabile entro la vita di progetto (inclusa la condizione di chiusura e apertura della corrente nominale), evitando problemi di contatto causati dal fallimento della molla;
Lavorazione delle dita di contatto: controllare rigorosamente la precisione di lavorazione della superficie d'arco e piana delle dita di contatto a forma di prugna per garantire un adattamento perfetto con la superficie d'arco cilindrica dell'asta di contatto mobile, eliminando i rischi di contatto lineare/puntiforme, e assicurando la capacità di portata e la conformità dell'aumento di temperatura dei contatti.
(2) Ottimizzazione del progetto: monitoraggio delle condizioni di tutto il processo
Integrare la funzione di "monitoraggio online" nel progetto strutturale dell'armadio per realizzare uno stato visuale:
Finestra e sonda di misurazione della temperatura: installare una finestra di misurazione della temperatura conveniente, installare una sonda di temperatura sul contatto statico, e visualizzare in tempo reale la temperatura della parte di contatto all'interno dell'armadio attraverso lo strumento del pannello;
Memoria dati e avviso: configurare dispositivi di memorizzazione per registrare i dati di funzionamento. Anche se l'equipaggiamento invecchia, le situazioni anomale possono essere identificate in anticipo attraverso l'analisi dei dati, attivando il processo di sostituzione e manutenzione, passando da una riparazione passiva a una manutenzione operativa attiva.
(3) Rafforzamento dell'esercizio e manutenzione: trattamento dinamico dei difetti
Per l'equipaggiamento in funzione, ottimizzare i metodi di esercizio e manutenzione:
Trasformazione della finestra di osservazione: cambiare la finestra di osservazione fissa in una mobile per facilitare il monitoraggio della temperatura all'interno dell'armadio;
Normalizzazione dei test di scariche parziali: effettuare test di scariche parziali dell'apparato durante i periodi di carico massimo per catturare anticipatamente i difetti di isolamento e evitare l'espansione dei guasti.
5. Scenari di applicazione e suggerimenti per lo sviluppo
Con l'aumento del consumo di elettricità, le linee principali della rete di distribuzione vengono aggiornate a cavi a sezione larga di 300-400m², e la capacità delle sottostazioni continua a crescere. Le carenze di capacità di spegnimento insufficiente e contatti vulnerabili degli apparati pneumatici stanno diventando sempre più evidenti. Si consiglia:
Adattamento dello scenario: ritirarsi dalle applicazioni a rete anello e passare alla distribuzione ad alta tensione nelle aree terminali delle sottostazioni (con una capacità della sottostazione ≤ 630kVA), sfruttando i vantaggi di "struttura semplice e costo basso";
Iterazione tecnologica: per gli scenari a rete anello, dare priorità alla selezione di apparati con maggiore affidabilità e capacità di spegnimento (come gli interruttori a carico a vuoto) per soddisfare i requisiti di automazione della rete di distribuzione e alta affidabilità;
Continuità del valore: dopo la trasformazione di "aggiornamento del processo + monitoraggio online", l'apparato a carico pneumatico può continuare a servire negli scenari di carico terminale e sfruttare il suo valore residuo.
