Interruttore di carico Rockwill RPS-T: Definizione fondamentale e analisi del vantaggio differenziale tra a due posizioni e a tre posizioni

Campo: Produzione

10Year<

China

Definizione fondamentale: Che cos’è un interruttore di carico integrato a tre posizioni con gas SF6?

1. Interruttore di carico a tre posizioni (serie Rockwill RPS-T)

Un interruttore di carico a tre posizioni è un dispositivo di commutazione altamente integrato isolato con gas SF6. Adottando una progettazione integrata monoblocco azionata da un albero principale comune, integra senza soluzione di continuità tre posizioni distinte e stabili: Chiusa (ON), Aperta (OFF) e di messa a terra (EARTH). Sia i contatti principali che i contatti di messa a terra sono completamente sigillati all’interno di un serbatoio in acciaio inossidabile riempito con gas SF6; un singolo meccanismo di azionamento a molla guida sincronicamente la commutazione tra tutte e tre le posizioni.

Posizione chiusa (ON): i contatti del circuito principale sono inseriti e la linea è sotto tensione per la normale erogazione di energia.
Posizione aperta (OFF): il circuito principale è disconnesso, creando un intervallo di isolamento affidabile per l’isolamento della linea e la messa fuori tensione, senza messa a terra.
Posizione di messa a terra (EARTH): il circuito principale è collegato in modo affidabile alla terra, scaricando la carica residua presente sulla linea e soddisfacendo le condizioni di sicurezza richieste per le operazioni di manutenzione.

Meccanismo fondamentale: tutte e tre le posizioni sono interbloccate mediante un interblocco meccanico rigido puro — in ogni istante può essere attiva esclusivamente una sola posizione, soddisfacendo così intrinsecamente i regolamenti di sicurezza «cinque-prevenzioni» delle reti di distribuzione.

iee-business

2. Interruttore di carico tradizionale a due posizioni

Comprende soltanto due posizioni operative — «Chiusa» e «Aperta» — e non dispone di contatti di messa a terra integrati. Quando la linea viene messa fuori tensione per operazioni di manutenzione, è necessario impiegare separatamente un ulteriore interruttore di messa a terra esterno oppure installare manualmente cavi di messa a terra per ottenere la protezione tramite messa a terra. La funzione di messa a terra è completamente indipendente dall’interruttore principale.

II. Sei vantaggi fondamentali dell’interruttore integrato Rockwill a tre posizioni

(I) Sicurezza: eliminazione strutturale degli errori di manovra

Interblocco meccanico forzato che previene la «chiusura dell’interruttore di messa a terra sotto tensione»: la progettazione a collegamento a tre posizioni con albero comune blocca fisicamente il meccanismo nella posizione chiusa, impedendo la commutazione verso la posizione di messa a terra; quando la linea è messa a terra, non è possibile effettuare la chiusura. Questo interblocco meccanico rigido puro non risente di eventuali interruzioni di alimentazione né di guasti dei componenti elettronici, eliminando definitivamente gli incidenti catastrofici di cortocircuito ad alta frequenza nelle reti di distribuzione.
Messa a terra per manutenzione in un’unica operazione: dopo l’isolamento del guasto, una singola manovra consente di commutare nella posizione di messa a terra, garantendo una messa a terra affidabile e simultanea su tutte e tre le fasi e lo scaricamento della tensione indotta residua. Rispetto alla soluzione a due posizioni, che richiede il trasporto manuale delle barre di messa a terra e il collegamento manuale alla terra (con conseguente rischio elevato di omissioni o collegamenti non sicuri), la progettazione a tre posizioni riduce in modo significativo il rischio di errore umano durante le operazioni in quota.
Messa a terra integrata e completamente sigillata con capacità superiore di sopportazione del cortocircuito: i contatti di messa a terra sono integrati all’interno del serbatoio SF6; la sezione trasversale dei conduttori e la corrente di tenuta a breve termine sono state ottimizzate attraverso la progettazione completa dell’unità. Ciò elimina il rischio che interruttori di messa a terra esterni subiscano un aumento della resistenza di contatto causato dalla corrosione e, di conseguenza, un malfunzionamento della protezione in condizioni di guasto.

iee-business

(II) Adattabilità ingegneristica: il design compact riduce sostanzialmente i costi di installazione

Elimina la necessità di montaggio aggiuntivo e rinforzo: nelle ristrutturazioni di aree urbane vecchie e reti di distribuzione con pali stretti, una soluzione a due posizioni richiede due set di staffe di montaggio e doppio spazio di sollevamento, spesso necessitando la sostituzione del palo a causa della capacità portante insufficiente. Il design integrato a tre posizioni di Rockwill richiede solo un sollevamento unitario e può essere montato sul palo originale singolo, riducendo significativamente i lavori civili e i costi di sollevamento.

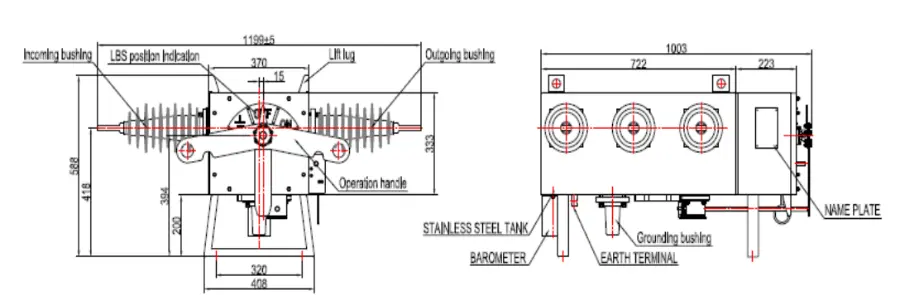

Dimensioni compatte adattabili a spazi ristretti: L'RPS-T utilizza un serbatoio sigillato comune in SUS304L da 3 mm, con dimensioni complessive molto più piccole rispetto a una combinazione "interruttore a due posizioni + interruttore di terra esterno" allo stesso livello di tensione, rendendolo ideale per vicoli, strisce verdi strette e aree residenziali densamente popolate.
Cablatura primaria semplificata riduce i punti di guasto: Le bus interne sono integrate in un'unica unità, con solo i bushing isolati in ingresso e in uscita rimanenti esterni. A confronto con la soluzione a due posizioni che richiede due connessioni di rame esposte aggiuntive, il design a tre posizioni dimezza il numero di connessioni esterne, riducendo significativamente la probabilità di surriscaldamento e corrente di fuga.

(III) Vantaggio di mantenimento: completamente sigillato e senza mantenimento, riduzione dei costi del ciclo di vita

Circuito di terra senza manutenzione: tutti i contatti principali e di terra sono immersi in gas isolante SF6 non tossico, completamente protetti da pioggia, polvere e corrosione da spruzzi salini. Questo elimina completamente il lavoro di manutenzione elevato annuale richiesto per gli interruttori di terra esterni a due posizioni — rimozione della ruggine, ristringimento dei bulloni, applicazione di grasso conduttivo, ecc.
Controllo unificato dimezza il carico di lavoro: il controllo richiede solo la verifica della densità di SF6, dell'indicatore di posizione e del meccanismo di blocco di un dispositivo — non è necessario controllare separatamente due unità distinte.
Riparazione modulare riduce il tempo di interruzione: se il meccanismo di funzionamento viene danneggiato, il design a tre posizioni consente la sostituzione indipendente del modulo del meccanismo senza dover sfogare il gas SF6. In contrasto, qualsiasi guasto di un componente in un arrangiamento diviso a due posizioni richiede due operazioni di smontaggio/montaggio elevate, prolungando significativamente la durata dell'interruzione.

(IV) Compatibilità con l'automazione: perfettamente adatta all'auto-guarigione della rete di distribuzione intelligente

Segnali di stato completi eliminano i punti ciechi di dispatching: contatti di posizione ausiliari opzionali caricano simultaneamente i segnali di posizione Chiuso, Aperto e Terra alla stazione master di distribuzione. Il centro di dispatch può determinare intuitivamente se la linea si trova in uno stato di manutenzione sicuro e terra. Gli interruttori a due posizioni possono caricare solo i segnali di apertura/ chiusura, creando punti ciechi nella logica di controllo di auto-guarigione.
Isolamento dei guasti più sicuro ed efficiente: durante la sezione di guasto delle linee aeree, l'interruttore a tre posizioni può passare direttamente alla posizione di terra dopo l'apertura, isolando completamente la sezione in guasto. Un interruttore a due posizioni può solo disconnettere la linea, lasciando una tensione indotta sulla sezione in guasto e prolungando il tempo di interruzione.

(V) Operazione e standardizzazione: logica minima, conformità internazionale

Indicatore di posizione visivo prevenzione confusione: un indicatore meccanico a tre colori sul pannello frontale (OFF verde, ON marrone, simbolo di terra) permette la conferma visiva dello stato effettivo dal livello del terreno, eliminando il rischio di confusione associato alle maniglie di operazione doppie nelle soluzioni a due posizioni.
Ampia compatibilità con gli standard: conforme agli standard di progettazione unificati IEC, ANSI e GB 3804. Nella costruzione di reti di distribuzione intelligenti nazionali, nel rifacimento delle reti rurali e nei progetti di esportazione all'estero, il dispositivo integrato a tre posizioni offre una maggiore compatibilità nelle gare d'appalto.

(VI) Confronto economico completo

Acquisto di attrezzature: prezzo unitario di un interruttore a tre posizioni < costo totale di interruttore a due posizioni + interruttore di terra indipendente.
Costi di installazione: elimina la necessità di una seconda staffa di montaggio, sollevamento e lavoro di cablaggio — il costo totale di installazione è ridotto di oltre il 30%.
Mantenimento a lungo termine: ciclo di manutenzione senza manutenzione di 15-20 anni, senza costi annuali di rimozione della ruggine. Il costo del ciclo di vita di 20 anni è notevolmente inferiore rispetto alla soluzione separata.

IEE-Business

III. Conclusione

Differenza fondamentale: il design a tre posizioni integra l'interruttore principale e l'interruttore di terra in un'unica unità sigillata con un collegamento meccanico a comune albero. Il design a due posizioni separa l'interruttore principale dalla funzione di terra, senza posizione di terra incorporata.

Gerarchia dei valori fondamentali: Sicurezza (prevenzione di malfunzionamenti) > Risparmio sui costi di installazione ingegneristica > Compatibilità con l'automazione della distribuzione > Riduzione dei costi di manutenzione a lungo termine.

L'interruttore SF6 a tre posizioni Rockwill RPS-T risolve con precisione tre punti critici dell'industria - il rinnovo di pali stretti nelle reti di distribuzione invecchiate, gli ambienti costieri aggressivi e l'automazione intelligente dei feeder - rendendolo l'alternativa mainstream aggiornata alle soluzioni tradizionali a due posizioni separate.

Modificato da: Garca
