Il Centro Nevralgico della Connessione alla Rete Fotovoltaica: Analisi Approfondita della Logica di Raccolta e Protezione dell'RMU

Nei sistemi di energia fotovoltaica (FV), l'Unità Principale ad Anello (RMU) funge da snodo critico che collega le linee di raccolta al punto di interconnessione alla rete. Funziona non solo come aggregatore di potenza, ma anche come "firewall" che protegge il campo fotovoltaico dai disturbi lato rete.

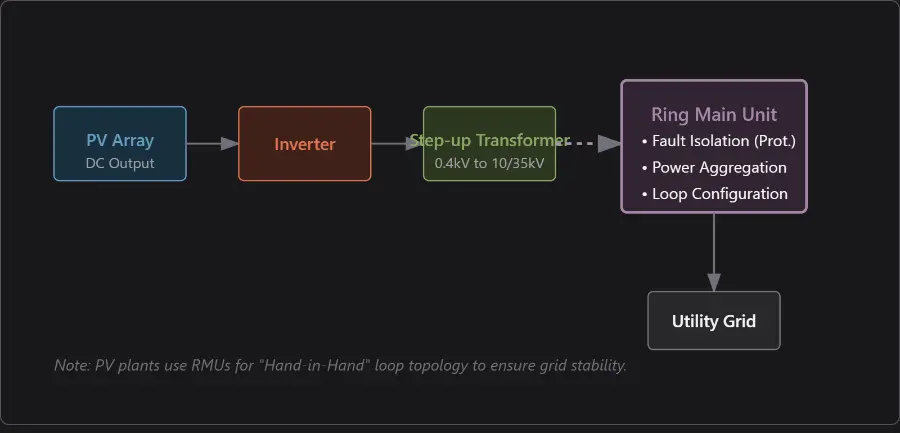

Di seguito è riportata l'architettura logica del sistema in inglese:

Funzioni Principali dell'RMU nei Sistemi FV

1. Aggregazione di Potenza (Raccolta) Gli impianti FV su larga scala sono costituiti da centinaia di unità di generazione. L'uscita in Media Tensione del trasformatore di ciascuna unità è collegata a un'RMU. Tramite le unità in ingresso e in uscita, più RMU possono aggregare la corrente proveniente da varie unità—proprio come piccoli ruscelli che confluiscono in un grande fiume—in un'unica linea di raccolta principale.
2. Sezionamento e Isolamento dei Guasti La produzione di energia FV fluttua significativamente con le condizioni meteorologiche, rendendo il sistema sensibile ai guasti di rete. Le RMU dotate di Interruttori Automatici o combinazioni Interruttore-Sezionatore sotto carico + Fusibili possono isolare un ramo guasto in millisecondi. Ciò garantisce che un guasto in un campo fotovoltaico o in un trasformatore non causi l'intervento dell'intera linea di raccolta.
3. Affidabilità Operativa Migliorata (Topologia ad Anello) La caratteristica distintiva di un'RMU è il suo supporto per una configurazione ad "Anello". Questo fornisce due percorsi potenziali per l'uscita di potenza. Se una sezione del cavo di raccolta si guasta, le operazioni di commutazione all'interno delle RMU possono isolare il guasto consentendo alle unità rimanenti di esportare energia tramite il percorso alternativo. Questo è fondamentale per ridurre il "tasso di limitazione" dell'impianto.
4. Anti-Isolamento e Monitoraggio Intelligente Se la rete principale perde alimentazione durante la manutenzione, il sistema FV deve interrompere immediatamente l'esportazione di energia per proteggere il personale di manutenzione (Anti-Isolamento). I relè di protezione integrati all'interno dell'RMU monitorano le variazioni di frequenza e tensione, attivando un intervento obbligatorio per garantire la massima sicurezza.

Approfondimento degli Esperti: Requisiti Specializzati per le RMU FV

• Resilienza Ambientale: Gli impianti FV sono spesso situati in deserti o regioni ad alta quota con sbalzi di temperatura estremi e polvere pesante. Di conseguenza, le RMU FV sono solitamente completamente sigillate e isolate (utilizzando gas SF6 o l'avanzato isolamento solido APG di ROCKWILL) per resistere a salsedine e tempeste di sabbia.
• Integrazione Intelligente: I moderni impianti FV sono tipicamente non presidiati. Le RMU sono dotate di DTU (Unità Terminali di Distribuzione), che consentono la trasmissione in tempo reale dei dati di potenza e dello stato delle apparecchiature alla sala di controllo centrale tramite fibra ottica.

In breve, l'RMU è lo "snodo del traffico" e il "cancello di sicurezza" dell'impianto FV, garantendo che l'energia verde venga consegnata alla rete in modo sicuro ed efficiente.

A cura di：Dyson
