Ambiente geografico: Progetto situato nella zona climatica della foresta pluviale tropicale della Malesia, temperatura media annuale di circa 28°C, umidità relativa >80% tutto l'anno, piogge concentrate durante la stagione dei monsoni.
Caratteristiche del carico: Complesso residenziale ad alta densità e ad alta quota (12 edifici, oltre 30 piani ciascuno), con carichi prevalentemente residenziali e di condizionamento dell'aria. Con l'aumento delle temperature negli ultimi anni, l'utilizzo dei condizionatori è estremamente elevato, causando significative fluttuazioni del carico durante i picchi serali (20:00–22:00) e nelle stagioni calde.
Layout di distribuzione e criticità: Trasformatori e quadri di bassa tensione installati nel livello sotterraneo delle apparecchiature — spazio compatto, adiacente ad aree densamente popolate. I tradizionali trasformatori in bagno d'olio non solo comporterebbero il rischio di perdite d'olio con conseguente contaminazione delle falde acquifere, ma anche inaccettabili rischi di incendio per le residenze ad alta quota. Il progetto richiedeva urgentemente una soluzione di distribuzione sicura, a prova di umidità, compatta e a bassa manutenzione.

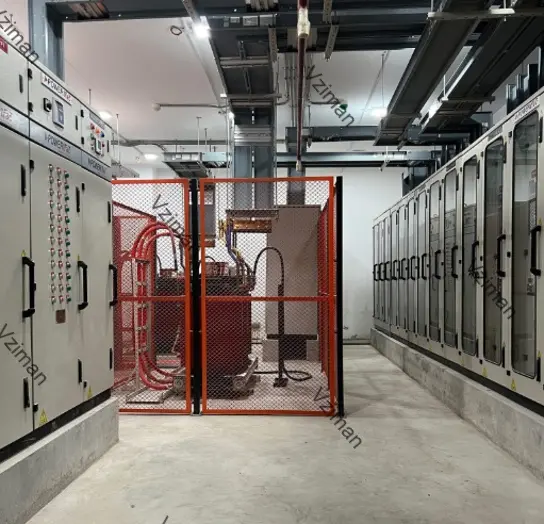

Figura 1: Panoramica della sala di distribuzione post-ristrutturazione. Zona del trasformatore isolata da recinzione metallica arancione, che bilancia le distanze di sicurezza, la ventilazione e un layout compatto per un utilizzo efficiente dello spazio sotterraneo.
Sulla base dei vincoli di spazio nel seminterrato, dei requisiti di sicurezza antincendio per gli edifici ad alta quota, delle esigenze di protezione dall'umidità e dell'accessibilità per le operazioni e la manutenzione, è stato condotto un confronto sistematico tra i tradizionali trasformatori in bagno d'olio e i trasformatori a secco in resina epossidica colata SCB:
| Dimensione di confronto | Trasformatore tradizionale in olio | Tipo secco a colata in resina epossidica SCB (Selezionato) | Note tecniche |
|---|---|---|---|
| Sicurezza antincendio e ambiente | Contiene olio isolante; rischio di perdite e incendi; richiede tipicamente vasca di raccolta olio di emergenza e impianti di drenaggio | Ritardante di fiamma, autoestinguente; senza olio, rischio zero di perdite; adatto per l'installazione nel centro di carico e nel seminterrato | Risparmio sugli investimenti in costruzioni civili |
| Adattabilità ad ambienti caldo-umidi | L'olio isolante rischia emulsificazione e degradazione in condizioni di elevata umidità; richiede una regolare supervisione dell'olio | Avvolgimenti in resina epossidica colata — eccellente resistenza all'umidità e alla polvere; i terminali e le superfici di fuga richiedono comunque ventilazione e pulizia periodica | Manutenzione semplificata |
| Sovraccarico e gestione termica | Capacità di sovraccarico limitata dall'aumento della temperatura dell'olio e dall'invecchiamento dell'olio | Con raffreddamento ad aria forzata e controllo intelligente della temperatura: buona capacità di sovraccarico a breve termine; classe termica elevata adatta ai picchi serali di carico dei condizionatori d'aria | Secondo le curve del produttore |
| Spazio di installazione | Unità + distanze di sicurezza + vasca di raccolta olio di emergenza = ingombro elevato | Struttura compatta; può essere posizionata vicino al quadro di bassa tensione; adatta alla distribuzione intensiva nel seminterrato | Libera spazio utilizzabile |
| Carico di lavoro di esercizio e manutenzione | Analisi regolare dell'olio, filtrazione, controlli del livello dell'olio e delle guarnizioni | Principalmente pulizia, serraggio, termografia a infrarossi, controlli dell'isolamento e funzionali | Costo del ciclo di vita inferiore |
Ulteriore prospettiva sui rischi di O&M: Secondo le statistiche della Commissione Energetica della Malesia (Suruhanjaya Tenaga), circa il 35,7% degli incidenti elettrici deriva da una scarsa manutenzione e da difetti di installazione. In ambienti ad alta umidità, i trasformatori immersi in olio affrontano una pressione significativamente maggiore per la supervisione dell'olio e la manutenzione delle guarnizioni rispetto alle soluzioni in secco; il rischio di degrado dell'isolamento dovuto a lacune nella manutenzione non può essere ignorato. Questi dati di settore convalidano ulteriormente l'idoneità della soluzione in secco per questo progetto.
Conclusione sulla selezione: Per le cantine residenziali ad alta quota con elevata umidità, requisiti di sicurezza antincendio e vincoli di spazio, i trasformatori in secco SCB combinati con una distribuzione BT standardizzata e un controllo intelligente della temperatura offrono un'eccellente adattabilità tecnica complessiva ed economia del ciclo di vita.

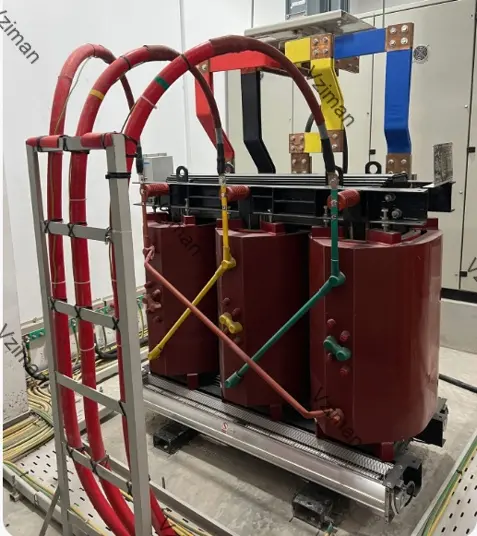

Figura 2: La colata in resina epossidica ad alta ritardanza di fiamma elimina il rischio di incendio; il controllore intelligente della temperatura integrato nella parte superiore consente il monitoraggio in tempo reale.

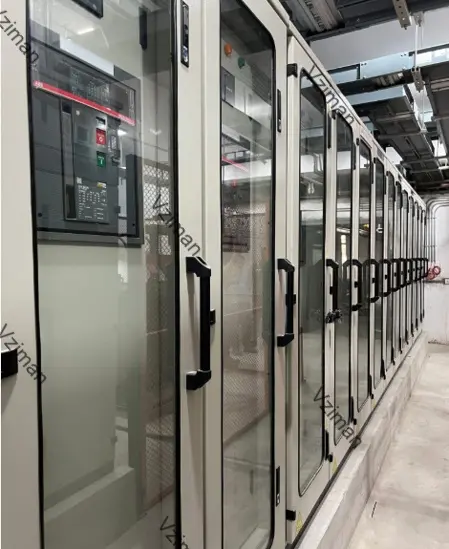

Figura 3: Schiera di quadri BT. Ampie finestre di osservazione trasparenti per l'ispezione di pattugliamento; interruttori ad alte prestazioni; disposizione ordinata su basi antiumidità; manodopera standardizzata.

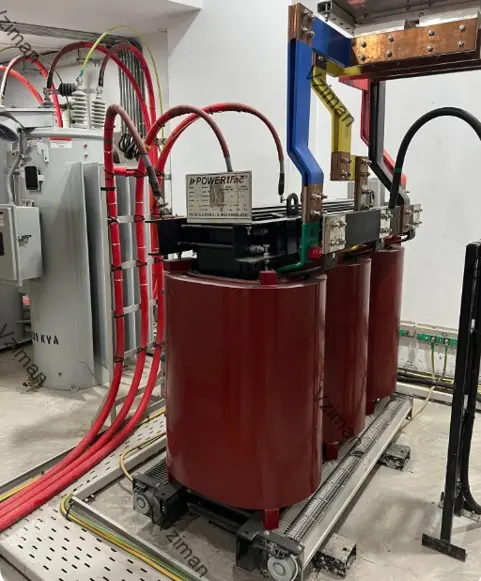

Figura 4: Dettagli delle connessioni elettriche del trasformatore. Connessioni flessibili rosse lato AT instradate correttamente; sbarre collettrici lato BT codificate a colori e collegate in modo sicuro; manodopera standardizzata.

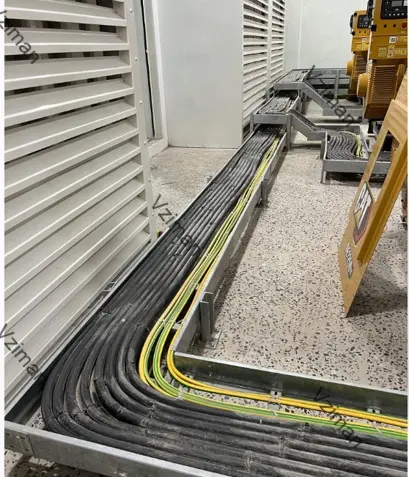

Figura 5: Sistema di instradamento dei cavi & ventilazione. Layout organizzato delle fosse portacavi; le griglie di aspirazione a parete garantiscono un ambiente operativo asciutto e ben ventilato per le apparecchiature.
| Aspetto | Risultato della verifica |
|---|---|
| Adattabilità al caldo-umido | Sopportato intero anno di alta temperatura/umidità e stagione dei monsoni; isolamento degli avvolgimenti in resina epossidica colata stabile; nessun allarme per flashover da condensa o anomalie dell'isolamento. |
| Prestazioni di carico e termiche | Il tasso di carico di picco serale ha raggiunto circa l'85%, circa 40 punti percentuali al di sopra della media diurna (stimata); significative fluttuazioni del carico. Raffreddamento ad aria forzata attivato automaticamente secondo la logica; temperature degli avvolgimenti entro i limiti di progetto e del costruttore; nessun intervento della protezione contro i sovraccarichi. |
| Controllo del rumore | Con misure antivibrazione, rumore di funzionamento misurato <55 dB a circa 1 m di distanza; soddisfa i requisiti ambientali per le apparecchiature ausiliarie in ambito residenziale; zero reclami da parte dell'amministrazione condominiale. |
| Continuità operativa | Monitoraggio del primo anno di messa in servizio: zero interruzioni non pianificate relative al corpo del trasformatore; sistema in funzionamento stabile. |
Nota: I dati operativi sopra riportati si basano sui registri di tracciamento del sito; le prestazioni effettive sono soggette alla crescita del carico, al controllo ambientale e alla qualità della manutenzione.

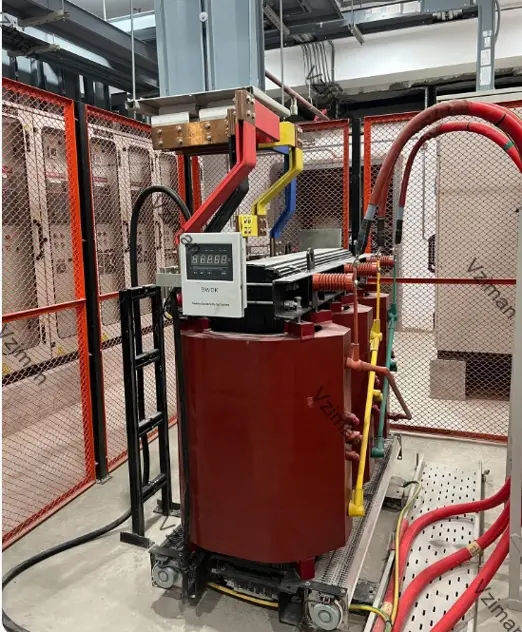

Figura 6: Monitoraggio della temperatura del trasformatore & protezione di sicurezza. Il controller intelligente monitora la temperatura degli avvolgimenti in tempo reale; combinato con la protezione tramite recinzione, garantisce un funzionamento sicuro e stabile sotto alte temperature & carichi elevati.
Rispetto alla soluzione in olio, la soluzione a secco offre vantaggi nelle seguenti dimensioni (analisi qualitativa; gli importi specifici sono soggetti ai preventivi locali):
| Dimensione dei costi | Vantaggi del tipo a secco |
|---|---|
| Investimenti in protezione civile e antincendio | Non sono richieste vasche di raccolta olio in caso di incidente o impianti di drenaggio; riduce i costi associati di protezione civile, antincendio e ambientale |
| Costi annuali di esercizio e manutenzione | Focus su pulizia, serraggio, controlli a infrarossi ed elettrici; nessuna supervisione o manipolazione dell'olio; costi di manutenzione significativamente ridotti |
| Consumo energetico in esercizio | Livelli di perdita del trasformatore migliorati rispetto ai modelli convenzionali; potenziale di risparmio sui costi dell'energia elettrica |
| Perdite indirette da guasti | Riduzione del rischio di perdite indirette derivanti da guasti alle apparecchiature e interruzioni non pianificate; questa dimensione è influenzata dalla gestione immobiliare, dal lato rete e dalla gestione del carico — si raccomanda l'analisi degli scenari |
Sintesi: Sebbene la soluzione a secco comporti un sovrapprezzo di acquisto, tale sovrapprezzo è recuperabile durante il ciclo di vita attraverso l'eliminazione delle opere civili per la fossa di raccolta dell'olio in caso di incidente, la semplificazione dei processi di O&M e la riduzione delle perdite indirette da guasti, ottenendo così un vantaggio in termini di costo totale del ciclo di vita (l'entità specifica del risparmio varia in base alle tariffe elettriche locali, ai tassi di manutenzione e ai profili di carico).
Livello Tecnico: Questo progetto convalida che, negli scenari di scantinati residenziali ad alta densità in climi tropicali ad alta umidità, un approccio completo che impiega trasformatori a secco fusi in resina epossidica SCB, quadri di bassa tensione standardizzati, controllo intelligente della temperatura, instradamento delle canaline portacavi conforme alle normative e isolamento dalle vibrazioni, bilancia efficacemente la sicurezza antincendio, l'utilizzo dello spazio, l'adattabilità al caldo-umido e l'affidabilità operativa.
Livello Economico: Nonostante il sovrapprezzo di acquisto delle apparecchiature, la soluzione a secco raggiunge l'ottimizzazione del costo totale del ciclo di vita attraverso l'eliminazione della fossa di raccolta dell'olio in caso di incidente, la semplificazione dell'O&M e la riduzione delle perdite indirette da guasti.
Valore di Replicabilità: L'implementazione riuscita fornisce un modello di riferimento standardizzato per i successivi progetti di progettazione della distribuzione della Fase 2 e della Fase 3. Applicabile ai progetti di distribuzione in scantinati di edifici residenziali ad alta elevazione, complessi commerciali ed edifici pubblici nelle regioni tropicali/umide del Sud-est asiatico, dell'Asia meridionale e di climi simili. Durante la replicazione, le aree chiave a cui prestare attenzione includono:
Può fungere da modello standardizzato anziché essere copiato direttamente. Dovranno essere apportati adattamenti personalizzati in base alla capacità di carico del progetto, alle condizioni di ventilazione del seminterrato e alle normative locali più recenti.
La manutenzione dei trasformatori a secco comprende principalmente la pulizia regolare, il serraggio dei bulloni, la misurazione della temperatura a infrarossi e il controllo dell'isolamento e del funzionamento. Non sono richieste analisi dell'olio, filtrazione dell'olio, né il controllo del livello dell'olio e delle tenute. Viene eliminata una grande quantità di attività di ispezione periodica relative all'olio, riducendo notevolmente il carico di lavoro di manutenzione.
I trasformatori a secco in resina epossidica colata SCB sono ignifughi e autoestinguenti. Privi di olio isolante infiammabile, non presentano alcun rischio di propagazione dell'incendio. Soddisfano i requisiti di protezione antincendio per la distribuzione dell'energia elettrica nei seminterrati degli edifici residenziali di grande altezza in Malesia e sono adatti all'installazione nei centri di carico.
Il progetto ha operato per tutto l'anno in condizioni di alte temperature, elevata umidità e stagioni piovose. L'isolamento degli avvolgimenti colati in resina epossidica è rimasto stabile, senza flashover da condensa o allarmi di isolamento.
Il corpo in resina epossidica è resistente all'umidità e alla polvere, tuttavia è necessario mantenere la ventilazione per i morsetti e le aree di linea di fuga. È necessaria un'apparecchiatura ausiliaria di deumidificazione qualora il sito presenti un rischio di condensa estremamente elevato.
