Panduan Aplikasi dan Pemilihan Teknis untuk Rel Waktu

 I. Tinjauan Solusi​
Solusi ini bertujuan untuk secara sistematis menjelaskan peran kunci, prinsip teknis, pemilihan aplikasi, dan perkembangan masa depan dari relay waktu dalam sistem kontrol otomatisasi industri modern. Sebagai komponen inti yang memungkinkan kontrol penundaan presisi melalui sirkuit elektronik, kinerja relay waktu secara langsung mempengaruhi akurasi logika waktu dan keandalan operasional seluruh sistem kontrol. Dokumen ini akan memberikan analisis mendalam tentang fitur-fitur intinya, dua pendekatan implementasi teknis yang khas, dan secara khusus menawarkan rekomendasi desain kompatibilitas elektromagnetik (EMC) untuk lingkungan industri yang kompleks. Ini berfungsi sebagai panduan komprehensif bagi pelanggan untuk memilih dan menerapkan produk relay waktu yang paling sesuai.

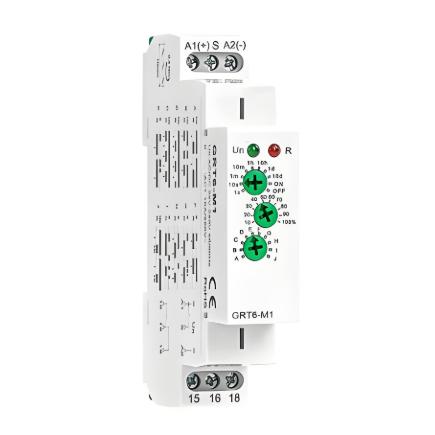

​II. Fungsi Inti dan Keunggulan Relay Waktu​
Berdasarkan informasi dasar yang disediakan, relay waktu elektronik modern menunjukkan kinerja jauh lebih unggul dibandingkan tipe mekanis tradisional:

1. ​Fungsi Penundaan yang Kaya: Mendukung berbagai mode seperti penundaan hidup, penundaan mati, penundaan interval, dan penundaan start bintang-delta, memenuhi persyaratan logika waktu yang rumit mulai dari kontrol motor hingga operasi start-stop proses.
2. ​Pengaturan dan Tampilan yang Fleksibel: Menawarkan berbagai metode pengaturan, termasuk pengaturan analog potensiometer, pengaturan digital DIP switch, dan pemrograman dengan tombol, serta tampilan LED atau tabung digital untuk konfigurasi parameter dan pemantauan status yang mudah. Akurasi tinggi dan operasi直观的翻译结果如下：



    I. Tinjauan Solusi​
   Solusi ini bertujuan untuk secara sistematis menjelaskan peran kunci, prinsip teknis, pemilihan aplikasi, dan perkembangan masa depan dari relay waktu dalam sistem kontrol otomatisasi industri modern. Sebagai komponen inti yang memungkinkan kontrol penundaan presisi melalui sirkuit elektronik, kinerja relay waktu secara langsung mempengaruhi akurasi logika waktu dan keandalan operasional seluruh sistem kontrol. Dokumen ini akan memberikan analisis mendalam tentang fitur-fitur intinya, dua pendekatan implementasi teknis yang khas, dan secara khusus menawarkan rekomendasi desain kompatibilitas elektromagnetik (EMC) untuk lingkungan industri yang kompleks. Ini berfungsi sebagai panduan komprehensif bagi pelanggan untuk memilih dan menerapkan produk relay waktu yang paling sesuai.

   ​II. Fungsi Inti dan Keunggulan Relay Waktu​
   Berdasarkan informasi dasar yang disediakan, relay waktu elektronik modern menunjukkan kinerja jauh lebih unggul dibandingkan tipe mekanis tradisional:

   1. ​Fungsi Penundaan yang Kaya: Mendukung berbagai mode seperti penundaan hidup, penundaan mati, penundaan interval, dan penundaan start bintang-delta, memenuhi persyaratan logika waktu yang rumit mulai dari kontrol motor hingga operasi start-stop proses.
   2. ​Pengaturan dan Tampilan yang Fleksibel: Menawarkan berbagai metode pengaturan, termasuk pengaturan analog potensiometer, pengaturan digital DIP switch, dan pemrograman dengan tombol, serta tampilan LED atau tabung digital untuk konfigurasi parameter dan pemantauan status yang mudah. Akurasi tinggi dan operasi intuitif.
   3. ​Pilihan Basis Waktu yang Luas: Rentang basis waktu mencakup dari 0,01 detik hingga 1 jam atau bahkan lebih luas. Penundaan yang berbeda dicapai melalui teknologi pembagian frekuensi, memungkinkan satu produk untuk menyesuaikan diri dengan berbagai skenario penundaan dengan keterapan yang luas.

   ​III. Penjelasan Rinci tentang Solusi Teknis Khas dan Referensi Pemilihan​
   Produk utama di pasar sebagian besar didasarkan pada dua solusi teknis berikut, dengan karakteristiknya dibandingkan di bawah ini:

   Jenis Solusi	Prinsip Kerja Inti	Keunggulan	Kelemahan	Skenario Aplikasi yang Sesuai
   Solusi IC Pembagian Frekuensi CMOS (misalnya, CD4060)	Menggunakan komponen RC eksternal (resistor Rt, kapasitor Cr) untuk membentuk osilator yang menghasilkan frekuensi referensi, yang kemudian dibagi oleh pembagi frekuensi internal 14 tahap untuk mencapai penundaan yang diinginkan.	Struktur sirkuit sederhana, biaya rendah, dan penyetelan waktu dapat disesuaikan secara terus-menerus (melalui potensiometer).	Akurasi dan stabilitas sangat dipengaruhi oleh drift suhu dan penuaan komponen RC; daya tahan gangguan relatif lemah; fungsionalitas terbatas.	Aplikasi yang sensitif terhadap biaya dengan persyaratan akurasi waktu moderat, seperti penundaan pencahayaan sederhana atau kontrol ventilasi.
   Solusi Chip Waktu Khusus (misalnya, B9707EP)	Menggunakan osilator kristal eksternal presisi tinggi (misalnya, 32768Hz) untuk menghasilkan pulsa referensi, yang diproses oleh sirkuit pembagian frekuensi dan penundaan digital internal, dengan pengaturan dikonfigurasi melalui saklar DIP.	Akurasi dan stabilitas tinggi (dijamin oleh osilator kristal), daya tahan gangguan kuat, mendukung fungsi kompleks seperti penundaan kumulatif dan penundaan interval, dan pengaturan digital tanpa kesalahan.	Biaya lebih tinggi dan sirkuit yang lebih kompleks.	Lingkungan industri dengan persyaratan ketat terhadap akurasi waktu, keandalan, dan fungsionalitas, seperti kontrol proses, lini produksi otomatis, dan bangku uji.

   ​Rekomendasi Pemilihan:​​

   • Untuk aplikasi konvensional di mana efisiensi biaya diprioritaskan, pilih relay waktu osilasi RC (diatur dengan potensiometer).
   • Untuk skenario industri yang membutuhkan presisi tinggi, keandalan tinggi, multifungsi, dan beroperasi dalam lingkungan yang kompleks, produk berbasis chip khusus (diatur secara digital) adalah penting.

   ​IV. Pertimbangan Kunci: Solusi Kompatibilitas Elektromagnetik (EMC)​
   Dalam lingkungan industri dengan banyak perangkat listrik dan kondisi elektromagnetik yang keras, gangguan elektromagnetik adalah penyebab utama kerusakan atau kegagalan relay waktu. Untuk memastikan keandalan sistem, langkah-langkah EMC berikut harus diterapkan:

   1. ​Desain Produk Internal: Pilih solusi sirkuit terintegrasi khusus dengan kinerja EMC yang luar biasa. Produk itu sendiri harus menyertakan sirkuit filter daya bawaan, teknologi isolasi sinyal, dan komponen penekanan transien (misalnya, dioda TVS) untuk menekan gangguan yang ditransmisikan melalui garis daya dan sinyal.
   2. ​Pemasangan dan Kawat Sistem:
   • ​Perisai dan Grounding: Lemari kontrol harus di-ground dengan benar. Garis sinyal masukan/keluaran relay waktu, terutama garis transmisi jarak jauh, harus menggunakan kabel pasangan terpelintir berperisai dengan lapisan perisai di-ground pada satu ujung.
   • ​Kawat Terpisah: Pisahkan garis daya (AC 380V) dari garis kontrol (DC 24V) dan garis sinyal, menjaga jarak tertentu untuk mengurangi gangguan yang disebabkan oleh kawat induksi elektromagnetik.
   • ​Perlindungan Penyerapan: Hubungkan sirkuit penyerapan (misalnya, sirkuit penyerapan RC atau dioda bebas roda) paralel dengan koil relay dan beban induktif (misalnya, kontak, katup solenoid) untuk menekan dampak gaya gerak balik.

   ​V. Pedoman Pemilihan dan Penggunaan​

   1. ​Mode Operasi: Tentukan apakah persyaratan adalah untuk penundaan hidup, penundaan mati, atau mode lain yang kompleks.
   2. ​Rentang Penundaan dan Akurasi: Berdasarkan persyaratan proses, tentukan waktu penundaan yang diperlukan dan kesalahan yang dapat diterima, dan pilih produk dengan basis waktu dan metode pengaturan yang sesuai.
   3. ​Tegangan Daya: Konfirmasi tingkat tegangan sirkuit kontrol (AC/DC, 24V/110V/220V).
   4. ​Kapasitas Kontak Keluaran: Periksa kapasitas tegangan dan arus kontak keluaran relay (misalnya, 5A/250VAC) untuk memastikan dapat menggerakkan kontak atau beban berikutnya.
   5. ​Faktor Lingkungan: Pertimbangkan suhu, kelembaban, getaran, dan tingkat gangguan elektromagnetik di lokasi, dan pilih produk dengan peringkat perlindungan dan kinerja EMC yang sesuai.
