| Merek | Xinyouxiang |

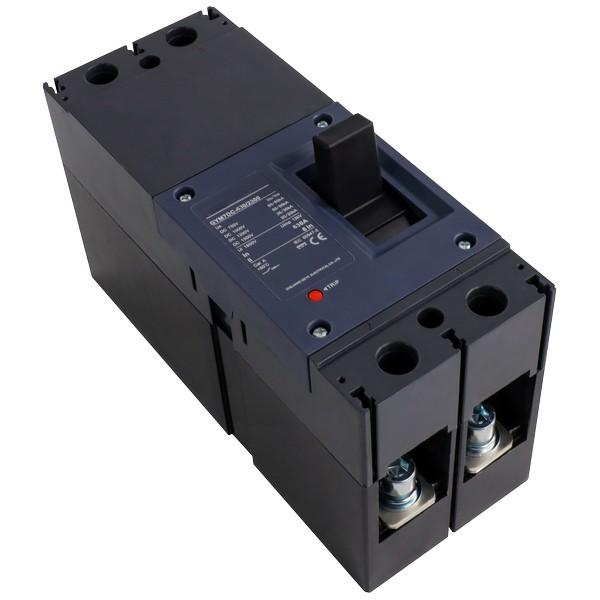

| Nomor Model | Pemutus Sirkuit Kotak Cetakan Tegangan Tinggi GYM7DC untuk PV |
| Arus nominal | 320A |
| Tegangan Impuls Petir Nominal | 12kV |
| Seri | GYM7DC |
Seri GYM7DC sirkuit breaker plastik DC cocok untuk rangkaian dengan tegangan operasi nominal hingga DC1500V, tegangan isolasi nominal hingga 1500V, tegangan tahanan impuls nominal hingga 12kV, dan arus nominal 10A~630A. Mereka dapat dipasang secara vertikal atau horizontal dan dapat menahan lingkungan seperti udara lembab, semburan garam, kabut minyak, jamur, dll
Fitur produk sirkuit breaker plastik DC seri GYM7DC:
1. Sirkuit breaker plastik DC seri GYM7DC (selanjutnya disebut sebagai sirkuit breaker) memiliki tegangan kerja nominal hingga DC1500V, tegangan isolasi nominal 1500V, tegangan tahanan impuls nominal hingga 12kV, dan arus nominal 10A~630A.
2. Sirkuit breaker ini dapat dipasang secara vertikal atau horizontal.
3. Produk sirkuit breaker ini sesuai dengan standar berikut:
4. IEC 60947-1 dan GB/T 14048.1 Ketentuan Umum
5. IEC 60947-2 dan GB/T 14048.2 Sirkuit breaker tegangan rendah.
| Model | GYM7DC-320 | GYM7DC-400/630 | GYM7DC-1600 | |||||
| Arus Nominal | 63, 80, 100, 125, 140, 160, 180, 200, 225, 250, 315, 320 | 225, 250, 320, 350, 400, 500, 630 | 800A, 1000A, 1250A, 1500A, 1600A | |||||
| Jumlah kutub | 2P | 2P | 3P | 4P | ||||
| Tegangan Kerja Nominal Ue DC | 1500 | |||||||
| Tegangan Isolasi Nominal Ui (V) | 1800 | 1800 | ||||||
| Tegangan Tahanan Impuls Nominal UImp | 12 | 12 | ||||||
| Tegangan Tahanan Frekuensi Daya (1min) (kV) | 3500 | 3500 | ||||||
| Kapasitas Pemutusan Arus Korsleting Nominal Icu (V) | DC 1200V | DC 1500V | DC 750V | DC 1000V | DC 750V | DC 1000V | DC 1200V | DC 1500V |
| Kapasitas Pemutusan Arus Korsleting Layanan Nominal Ics (kA) | 35kA | 20kA | 85kA | 50kA | 50kA | 30kA | 15kA | 10kA |
| Umur Mekanis (kA) | 4000 | |||||||
| Umur Elektrik (kali) | 10000 | 500 | ||||||
| Jarak Busur (kali) | 50, 0 (dengan ruang pemadam busur) | 100 | ||||||
| Dimensi Dasar W*L*H (mm) | 90*215*136 | 110*275*152 | 3P:210*340*244 4P:280*340*244 | |||||
| Pelepasan Instan (mm) | 5In atau 10In | |||||||
| Suhu Lingkungan Referensi | 50℃ | |||||||
Pemutus Sirkuit Kotak Pencetakan Tegangan Tinggi GYM7DC untuk PV adalah peralatan switchgear listrik yang dirancang khusus untuk perlindungan distribusi tegangan tinggi sistem DC PV, dengan tegangan kerja nominal hingga 1500VDC, rentang arus nominal 100A~1250A, dan kapasitas pemutusan tinggi maksimum 100kA. Mengintegrasikan fungsi inti termasuk perlindungan beban berlebih, perlindungan korsleting, perlindungan sambungan terbalik, dan trip cerdas, peralatan ini mengadopsi desain moduler dan bahan penutup tahan korosi, cocok untuk perlindungan distribusi sisi DC dari pembangkit listrik tenaga surya, sistem PV terdistribusi, dan sistem penyimpanan energi PV. Dapat dipasangkan langsung dengan inverter PV dan kotak penggabung untuk memastikan operasi stabil sistem PV dalam kondisi kerja yang kompleks.
Perbedaan inti tercermin dalam empat aspek: adaptabilitas tegangan, kapasitas pemadam busur, logika proteksi, dan aplikasi skenario:
① Perbedaan adaptabilitas tegangan: GYM7DC dirancang khusus untuk sistem DC, dengan tegangan nominal hingga 1500VDC, tidak memiliki keuntungan pemadam busur saat zero-crossing, dan bergantung pada struktur pemadam busur yang kuat; sementara itu, circuit breaker AC tradisional memiliki tegangan nominal sebagian besar 400VAC/690VAC, menggunakan karakteristik zero-crossing dari arus AC untuk memadamkan busur, dan tidak dapat menyesuaikan dengan skenario tekanan tinggi DC PV.
② Perbedaan kapasitas pemadam busur: GYM7DC mengadopsi ruang pemadam busur multi-grid + struktur pemadam busur magnetic blow, yang dapat memotong busur DC dengan cepat dengan kapasitas pemutusan maksimum 100kA; sementara itu, circuit breaker AC tradisional memiliki struktur ruang pemadam busur yang sederhana dan kapasitas pemutusan DC yang kurang, dan penggunaan paksa mungkin menyebabkan pembakaran busur terus-menerus dan ledakan peralatan.
③ Perbedaan logika proteksi: Dengan menargetkan karakteristik sistem PV, GYM7DC mengintegrasikan fungsi seperti proteksi koneksi balik dan trip undervoltage, dan kurva proteksi overload dapat menyesuaikan dengan fluktuasi daya modul PV; sementara itu, circuit breaker AC tradisional hanya memiliki proteksi overload dan pendek arus, tanpa fungsi proteksi khusus PV.
④ Perbedaan aplikasi skenario: GYM7DC cocok untuk skenario seperti sisi DC stasiun tenaga PV, ujung input inverter, dan distribusi DC sistem penyimpanan energi; sementara itu, circuit breaker AC tradisional cocok untuk sistem distribusi AC industri dan sipil, dan tidak dapat memenuhi kebutuhan proteksi tekanan tinggi DC PV.
