| Marque | ROCKWILL |
| Série | RVR |
Description
Le RVR-1 est un régulateur de tension automatique monophasé à base d'huile basé sur un design d'autotransformateur. Il est équipé d'un contrôleur RVR avancé qui échantillonne en continu les signaux de tension et de courant provenant de la ligne de distribution. Grâce à un changeur de rapport sous charge (OLTC) intégré, le RVR-1 ajuste dynamiquement les niveaux de tension pour s'adapter aux conditions de charge, améliorant ainsi la stabilité de la tension et l'efficacité du système.
Le système combine un transformateur à changement de rapport, un mécanisme de commutation à entraînement moteur et un contrôle intelligent pour fournir une régulation automatique de la tension avec une grande précision et fiabilité.
Fonctionnalités clés
Large plage de régulation : régule la tension de -10% (buck) à +10% (boost) en 32 étapes fines, environ 0,625% par étape.
Système de contrôle intelligent : dispose d'un contrôleur RVR développé en interne avec support GPRS/GSM et Bluetooth, permettant l'acquisition de données en temps réel et le contrôle à distance.
Fonctions de protection avancées : protection intégrée contre les défauts de ligne, les surcharges, les surintensités et les tensions insuffisantes.
Paramètres personnalisables : prise en charge des valeurs de référence de tension ajustables, des limites d'étapes de changement de rapport, du temps de retard d'étape et des paramètres de contrôle définis par l'utilisateur.

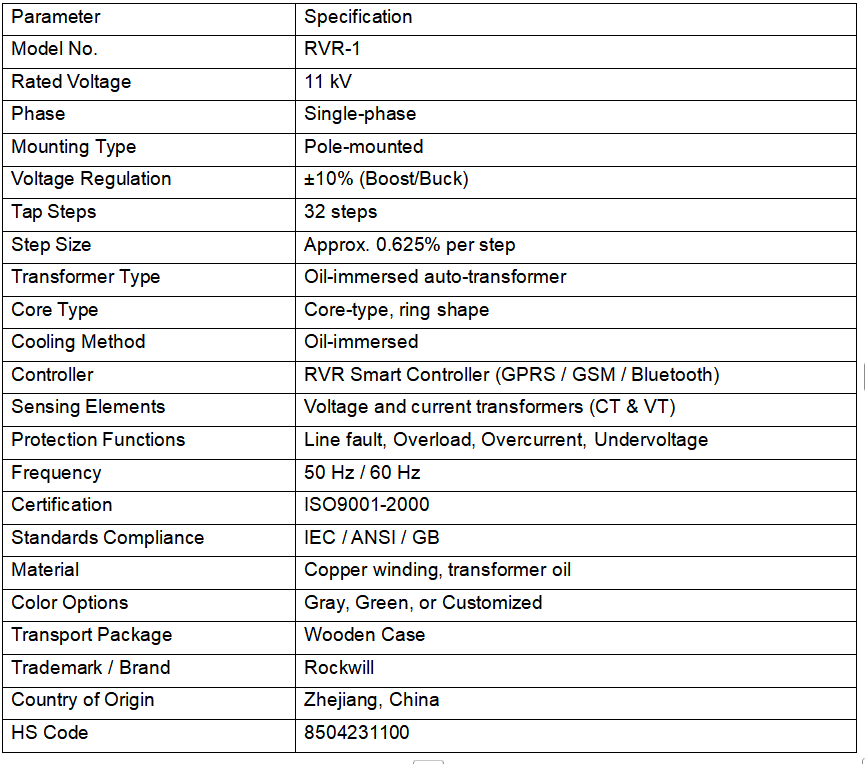

Paramètres techniques
Configuration standard
Changeur de rapport avec entraînement moteur et unité d'alimentation électrique
Armoire de commande intelligente de type RVR avec panneau avant amovible
Détection de tension et de courant via des CT et VT
Indicateur de position avec réglage ADD-AMP
Boulons en porcelaine à haute isolation pour une résistance accrue à l'isolement
Vanne de vidange d'huile avec fonction de prélèvement
Dispositif de décharge de pression pour la protection de sécurité
Parafoudres externes de type MOV
Jauge de niveau d'huile pour surveiller le niveau d'huile
Plaque signalétique durable et anneaux de levage
Cartes de circuit recouvertes de manière conforme pour une durabilité accrue
Scénarios d'application
Régulation de la tension de ligne d'alimentation pour les lignes de distribution rurales ou à longue distance
Zones industrielles avec des profils de charge variables
Réseaux de distribution nécessitant un contrôle automatique et précis de la tension
Conçu avec des prises internes du bobinage de potentiel et un transformateur externe de correction de rapport, cette unité unique de Régulateur automatique de tension à gradins moyenne tension s'adapte avec flexibilité à divers niveaux de tension du système sans nécessiter de remplacement d'équipement.
Pour l'intégration aux réseaux intelligents modernes, ce régulateur automatique de tension à gradins moyenne tension propose des modules de communication GPRS et GSM en option permettant la surveillance à distance de la position des prises, le diagnostic des défauts et la configuration des paramètres depuis le centre de contrôle.
Pour s'adapter aux divers scénarios de déploiement des réseaux électriques, ce régulateur de tension automatique à gradins moyenne tension offre des options de montage flexibles, comprenant des accessoires de support pour montage sur poteau destinés aux lignes aériennes et des bases de sous-station robustes pour un déploiement sur dalle au sol.
