| Marque | ROCKWILL |
| Numéro de modèle | Série RGIS d'armoires de distribution métalliques isolées au gaz SF6 |
| tension nominale | 27.5kV |
| fréquence nominale | 50/60Hz |
| tension maximale de fonctionnement | 27.5kV |
| Série | RGIS |
Description :
La série RGIS de postes de coupure métalliques isolés au gaz SF6 est spécialement conçue pour les systèmes triphasés en trois fils à 50/60 Hz avec une tension maximale de 40,5 kV. Avec une tension nominale atteignant jusqu'à 40,5 kV, elle dispose de disjoncteurs à vide installés soit horizontalement, soit verticalement. Le poste de coupure comprend un ensemble complet de composants tels que des disjoncteurs à vide, des compteurs et des relais.
Présentation des principales fonctions :
Performance d'isolation excellente
Performance fiable d'extinction d'arc
Structure entièrement fermée
Conception modulaire
Bonne performance anti-explosion
Fonction antimanœuvre parfaite
Charge de maintenance réduite

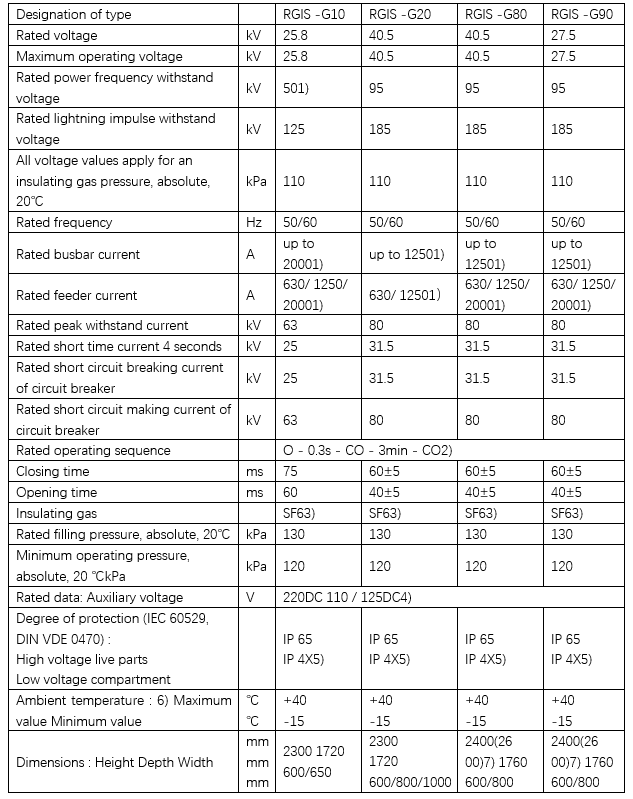

Paramètres techniques :

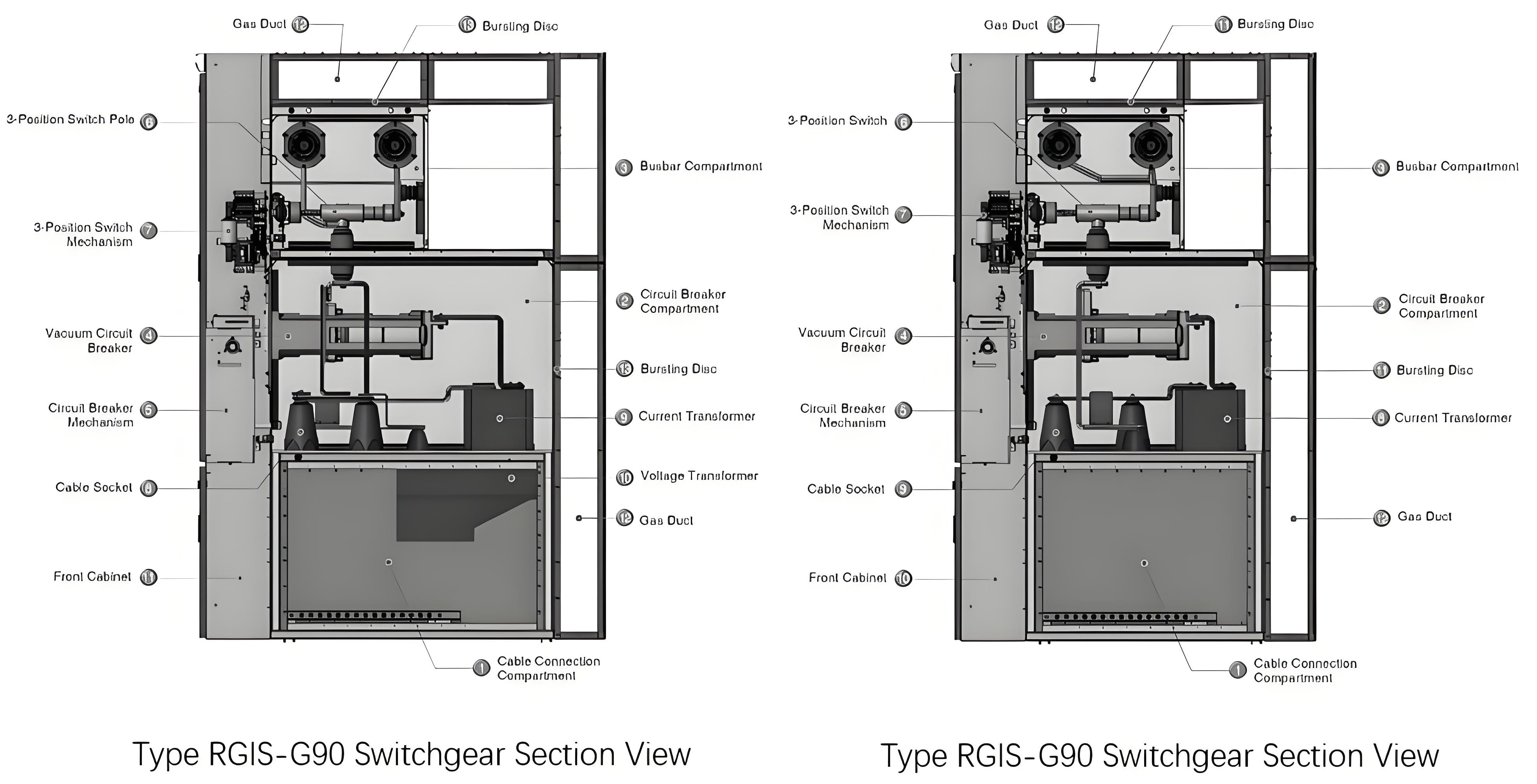

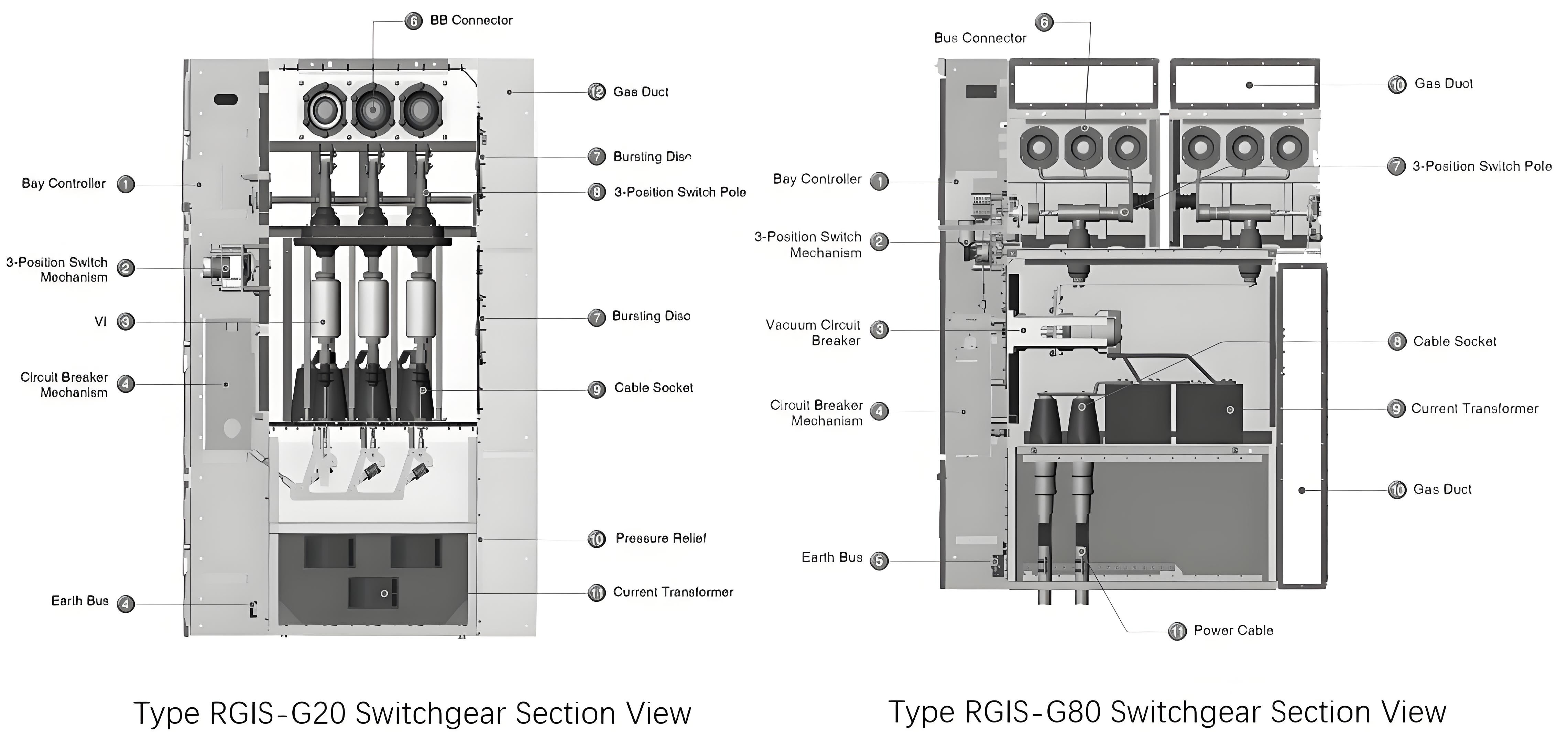

Structure du dispositif :
Q : Qu'est-ce qu'un poste de coupure isolé au gaz ?
R : Un poste de coupure isolé au gaz est un type de matériel électrique qui utilise le gaz sulfur hexafluorure (SF6) comme milieu d'isolation. Il offre des avantages tels qu'une haute performance d'isolation, une taille compacte et une faible maintenance. Il est largement utilisé dans les systèmes électriques pour contrôler et protéger les circuits électriques.
Q : Que signifie GIS dans le contexte du gaz ?
R : Dans le contexte du gaz, GIS signifie Poste de Coupure Isolé au Gaz. C'est un composant crucial dans les systèmes électriques, utilisant des gaz comme le SF6 pour l'isolation. Cette technologie permet un fonctionnement efficace et fiable des réseaux électriques en offrant une solution compacte et performante pour le commutation et la protection des circuits électriques.
Q : Qu'est-ce qu'un poste de coupure isolé au gaz ?
R :Dans le contexte du matériel de coupure, GIS signifie Poste de Coupure Isolé au Gaz. C'est un appareil électrique sophistiqué qui utilise un gaz isolant, généralement du sulfur hexafluorure (SF6), pour enclore et protéger ses composants, assurant ainsi un commutage et une distribution électriques fiables et efficaces.
Le RGIS est équipé de disjoncteurs à vide (installés horizontalement ou verticalement) avec une séquence de fonctionnement de O-0.3s-CO-3min-CO. Le temps de fermeture est de 60±5 ms et le temps d'ouverture est de 40±5 ms — assurant une commutation rapide et fiable.
La structure entièrement close à isolation SF₆ isole toutes les parties sous tension des impacts environnementaux extérieurs, garantissant une faible charge de maintenance tout au long de la durée de vie. L'isolation au gaz SF₆ élimine les problèmes de poussière, d'humidité et de corrosion.
Oui. L'appareillage intègre un ensemble complet de composants, notamment des compteurs, des relais et des unités de commande, prenant en charge le contrôle et l'automatisation intelligents du réseau. Compatible avec les systèmes SCADA et de surveillance à distance.
