| Marque | Xinyouxiang |
| Numéro de modèle | Interrupteur disjoncteur de cellule gonflable RNV-B1-12 |
| tension nominale | 12kV |
| courant nominal | 630A |
| fréquence nominale | 50Hz |
| Série | RNV-B1 |
L'interrupteur disjoncteur RNV-B1-12 SF6 est principalement utilisé dans les armoires à remplissage de gaz SF6 12KV/630. En tant que composant principal de l'armoire à remplissage de gaz, il assume la fonction principale et a le courant nominal et le courant de charge pour l'ouverture et la fermeture ; performances telles que la coupure et la fermeture des courants de court-circuit.
Cette série de produits sera expédiée après avoir passé l'inspection complète et conformément aux exigences pertinentes de GB1984-89 et GB/T1984-2014 pour les disjoncteurs haute tension alternatifs.

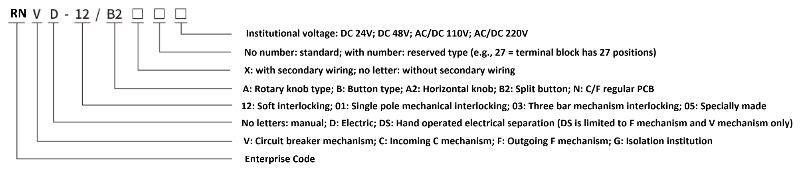

Description du modèle
Paramètres du produit
| Numéro de série | Article | Unité | Paramètre | Remarque |
|---|---|---|---|---|
| 1 | Tension nominale | kV | 12 | |
| 2 | Fréquence nominale | Hz | 50 | |
| 3 | Courant nominal | A | 630 | |
| 4 | Courant de tenue au court-circuit nominal | kA/s | 20/4, 25/3 | |
| 5 | Courant de tenue au pic nominal | kA | 50/63 | |
| 6 | Courant de mise en court-circuit nominal | kA | 50/63 | |
| 7 | Courant de coupure de charge de câble nominal | A | 20/25 | |
| 8 | Nombre de coupures de courant de court-circuit | fois | 30 | |
| 9 | Tension de tenue à fréquence industrielle pendant 1 min | kV | 42/48 | Dans le gaz SF6 |
| 10 | Tension de tenue à impulsion de foudre | kV | 75/85 | Dans le gaz SF6 |
| 11 | Durée de vie mécanique | fois | 10000 | |
| 12 | Résistance du circuit principal | μΩ | ≤65 | Avec disjoncteur |
| 13 | Distance entre les centres phase à phase | mm | 150 |

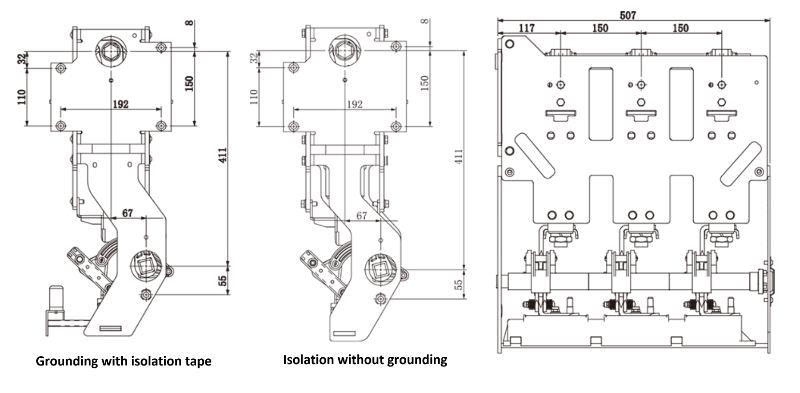

dimensions d'installation
Il s'agit d'un disjoncteur compact spécialement conçu pour les postes de distribution à isolation gazeuse (GIS) de 12 kV, intégrant trois fonctions essentielles : l'interruption du courant de charge, la protection contre les défauts de court-circuit et l'isolement du circuit, avec le gaz SF6 comme milieu d'isolation et d'extinction d'arc. Ce modèle présente une structure fortement intégrée, avec un volume ne représentant que 1/4 de celui des disjoncteurs traditionnels à air libre, et peut être directement intégré dans le module de commutation du coffret GIS, permettant un changement de position précis grâce à un verrouillage mécanique. Il dispose d'une capacité de déclenchement rapide, pouvant efficacement couper le courant de charge nominal et le courant de court-circuit de courte durée, s'adaptant aux besoins de distribution électrique des ensembles d'équipements GIS dans les postes électriques intelligentes et les réseaux urbains, et constitue un composant de commutation central pour assurer le fonctionnement sûr et stable du système GIS.
Les avantages clés se concentrent sur quatre dimensions : l'adaptabilité du GIS, la fiabilité de l'isolation, l'intégration des fonctions et l'exploitation et maintenance intelligentes : ① Adaptation exclusive au GIS : La taille d'installation est parfaitement adaptée au compartiment de commutation des armoires GIS 12kV courantes, aucune modification de la structure de l'armoire n'est requise, et la conception modulaire permet un remplacement rapide en plug-and-play, réduisant considérablement le temps de maintenance ; ② Isolation fiable et extinction rapide de l'arc : La force d'isolation du gaz SF6 est 2 à 3 fois supérieure à celle de l'air, avec une vitesse d'extinction de l'arc rapide et sans rupture d'arc, s'adaptant à l'environnement opérationnel scellé et compact du GIS, sans risques de rampe ou de flashover ; ③ Fonctions hautement intégrées : Intègre les fonctions de coupure de charge, de protection contre les courts-circuits et d'isolement, éliminant la nécessité de disjoncteurs et d'interrupteurs d'isolement séparés, simplifiant le câblage interne de l'armoire GIS et réduisant le coût global de l'équipement
Connexion
