| Marque | ROCKWILL |
| Numéro de modèle | Régulateur Automatique de Tension à Étages Monophasé pour Ligne Aérienne |
| tension nominale | 33kV |
| nombre de phases | Single-phase |
| Série | RVR |
Vue d'ensemble
Le régulateur de tension automatique de ligne RVR-1 est un autotransformateur monophasé, à bain d'huile, équipé d'un contrôleur RVR avancé et d'un changeur de rapport sous charge (OLTC). Conçu pour optimiser l'efficacité du réseau, il ajuste dynamiquement les niveaux de tension en surveillant et en échantillonnant les signaux de tension et de courant, permettant une gestion précise de la charge par des incréments ("boost") ou des décréments ("buck") de tension étape par étape.
Caractéristiques clés
Régulation de la tension
Plage d'ajustement de la tension de ±10% (32 étapes de 0,625% par étape).
Conçu pour 2 400 V (60 kV BIL) à 34 500 V (200 kV BIL), compatible avec les systèmes 50 Hz et 60 Hz.
Technologie de contrôleur intelligent
Contrôleur RVR intégré avec connectivité GPRS/GSM et Bluetooth pour la surveillance et le contrôle à distance.
Algorithmes développés en interne pour l'acquisition de données de tension et de courant en temps réel et les ajustements adaptatifs.
Fonctions de protection intégrées
Mécanismes de verrouillage pour les conditions de défaut : défaut de ligne, surcharge, surintensité et sous-tension.
Paramètres réglables : référence de tension, limites de plage d'étape, délais de transition et paramètres système.
Construction robuste
Changeur de rapport sous charge avec entraînement motorisé, transformateurs de courant/tension et interrupteurs de fin de course.
Bouchons en porcelaine à grande distance de fuite et parafoudres de type MOV pour une isolation et une protection contre les surtensions améliorées.
Caractéristiques standard
Composants opérationnels:
Indicateur de position de contact avec réglage ADD-AMP.
Changeur de contact motorisé avec alimentation électrique dédiée.
Armoire de commande avec panneau frontal amovible et circuits imprimés revêtus de conformal.
Sécurité & Maintenance:
Vanne de vidange d'huile avec port d'échantillonnage intégré.
Dispositif de soulagement de pression et jauge de niveau d'huile pour la surveillance de l'état.
Œillets de levage et plaques signalétiques résistantes à la corrosion pour une installation et une identification faciles.
Applications: Idéal pour les réseaux de distribution d'énergie, les installations industrielles et les systèmes d'énergie renouvelable nécessitant une régulation de tension stable dans des conditions de charge dynamiques.

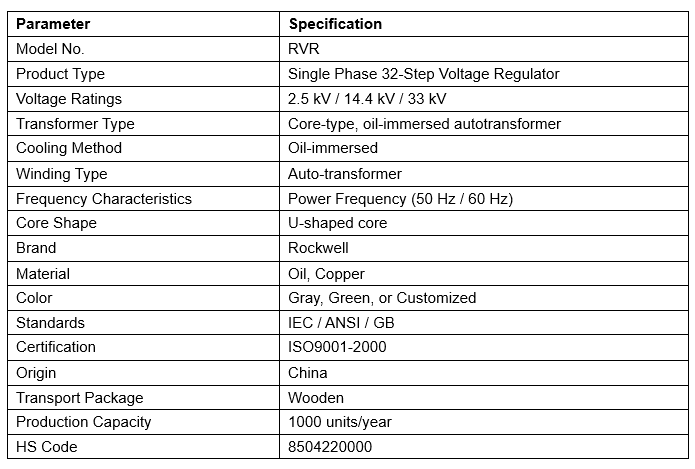

Paramètres techniques
Conçu comme un autotransformateur à prises variables conforme à la norme IEEE C57.12, ce régulateur de tension offre une plage de ±10 % en élévation et en abaissement répartie sur 32 crans discrets (environ 0,625 % par cran) afin de compenser de manière fiable les chutes de tension en ligne et les fluctuations de charge.
Pour protéger les actifs de distribution en aval, ce régulateur de tension intègre des fonctions de verrouillage intégrées du matériel et du contrôleur contre les défauts de ligne, les surcharges continues, les surintensités de court-circuit et les conditions de sous-tension.
Pour les réseaux de distribution triphasés, trois unités de régulateur de tension monophasé peuvent être connectées en configuration étoile à neutre mis à la terre (Wye) afin d'assurer une régulation équilibrée de ±10 % sur les trois phases, des configurations supplémentaires en triangle ouvert étant également prises en charge.
Ce régulateur de tension numérique offre une connectivité sans fil GPRS, GSM et Bluetooth en option, permettant la supervision à distance de l'état opérationnel, la configuration des paramètres, le diagnostic des défauts et une intégration transparente dans les systèmes SCADA des services publics d'électricité.
