| Marque | ROCKWILL |
| Numéro de modèle | 252kV HT Poste de sectionnement à isolation gazeuse (GIS) |
| tension nominale | 252kV |
| courant nominal | 3150A |
| Série | RHG |
Présentation du produit :
Le GIS de type ZF28-252 est composé de modules standard reliés par des joints boulonnés, ce qui permet une conception optimisée de la sous-station grâce à la combinaison flexible entre les modules. Il économise de l'espace et répond aux exigences techniques.
Ce produit peut être appliqué dans le système électrique, la production d'électricité, le transport ferroviaire, la pétrochimie, la métallurgie, l'exploitation minière, les matériaux de construction et d'autres grands consommateurs industriels.
Caractéristiques :
Chambre d'extinction d'arc spéciale avec mécanisme d'opération à ressort.
La structure est compacte et la largeur minimale de l'intervalle peut atteindre 1670 mm.
Barre mère triphasée encapsulée et disjoncteur-terre à trois positions.
Disjoncteur-terre à trois positions auto-recherché.
Entièrement auto-recherché et développé avec un point de départ élevé et un investissement important.
Inspecté et qualifié par KEMA.
Niveau élevé de paramètres, conception structurelle avancée.
Niveau d'isolation supérieur aux normes IEC et GB.
Interrupteur combiné auto-explosif, disjoncteur-terre à trois positions, mécanisme d'opération à ressort.
Structure à double joint d'étanchéité.
Surface minimale ; conception modulaire compacte et standardisée avec une largeur minimale d'intervalle de 1670 mm.
Il est applicable dans les zones froides, humides, brumeuses, côtières, en altitude.
Base de mécanisme d'opération à ressort.

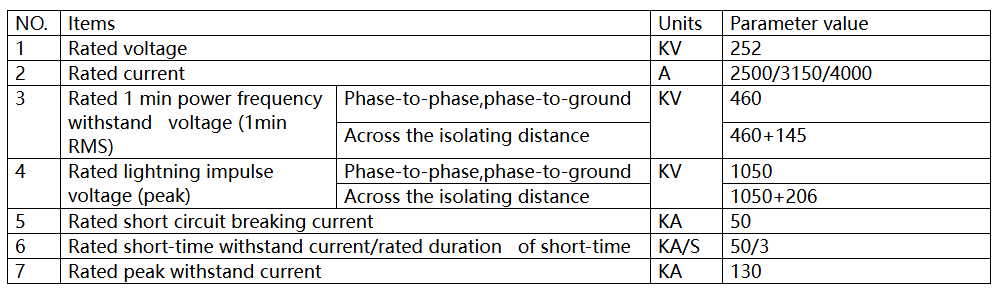

Paramètres techniques :
Quels sont les principes fondamentaux du fonctionnement du GIS ?
Dans des conditions normales, le disjoncteur et le disjoncteur du matériel GIS sont principalement opérés à distance, et l'ouverture "à distance/local" du disjoncteur et du disjoncteur est concernée par la position "à distance".
Le disjoncteur de terre du matériel GIS ne peut être opéré que sur place, et le couteau sera ouvert "à distance/local" et concerné par la position "local" pendant l'opération.
Dans tous les cas, seul le programme peut être opéré, et l'interrupteur de déverrouillage interne sur le pupitre de commande doit être en position "interlocking", et la clé de déverrouillage est scellée ensemble avec la clé de déverrouillage anti-erreur de micro-ordinateur, et est utilisée selon les mêmes règles.
En raison des excellentes performances d'isolation, d'extinction d'arc et de stabilité du gaz SF6, l'équipement GIS présente les avantages d'une petite emprise au sol, d'une forte capacité d'extinction d'arc et d'une grande fiabilité, mais la capacité d'isolation du gaz SF6 est grandement affectée par l'uniformité du champ électrique, et il est facile d'avoir des anomalies d'isolation en présence de pointes ou d'objets étrangers à l'intérieur du GIS.
L'équipement GIS adopte une structure entièrement fermée, ce qui apporte les avantages d'une absence d'interférence environnementale pour les composants internes, d'un long cycle de maintenance, d'une faible charge de maintenance, d'une faible interférence électromagnétique, etc., tout en ayant des problèmes tels qu'une complexité élevée pour les travaux de révision uniques et des méthodes de détection relativement médiocres, et lorsque la structure fermée est érodée et endommagée par l'environnement extérieur, cela entraînera une série de problèmes tels que l'infiltration d'eau et la fuite d'air.
Principe d'isolation :
Dans un champ électrique, les électrons des molécules de gaz SF₆ sont légèrement déplacés par rapport aux noyaux. Cependant, en raison de la stabilité de la structure moléculaire du SF₆, il est difficile pour les électrons de s'échapper et de former des électrons libres, ce qui entraîne une résistance d'isolation élevée. Dans les équipements GIS (Gas-Insulated Switchgear), l'isolation est réalisée en contrôlant précisément la pression, la pureté et la distribution du champ électrique du gaz SF₆. Cela garantit un champ électrique d'isolation uniforme et stable entre les parties conductrices à haute tension et le boîtier de mise à la terre, ainsi qu'entre les différents conducteurs de phase.
Sous une tension de fonctionnement normale, les rares électrons libres dans le gaz gagnent de l'énergie à partir du champ électrique, mais cette énergie n'est pas suffisante pour provoquer l'ionisation par collision des molécules de gaz. Cela assure le maintien des propriétés d'isolation.
