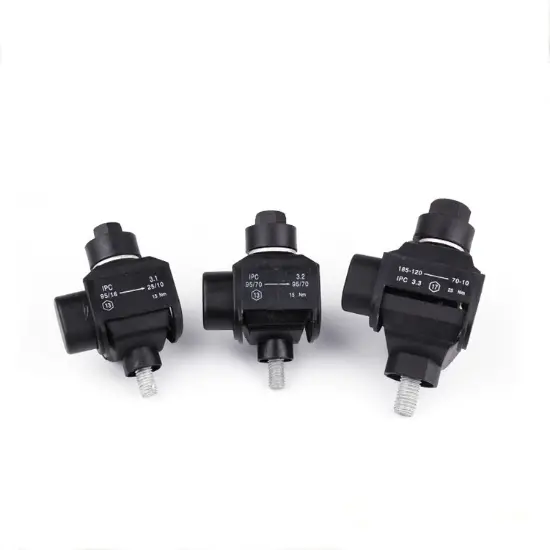

Accessoires électriques aériens Connecteur perforant à haute isolation IPC3.2 pour accessoires de câbles torsadés aériens Connecteur IPC

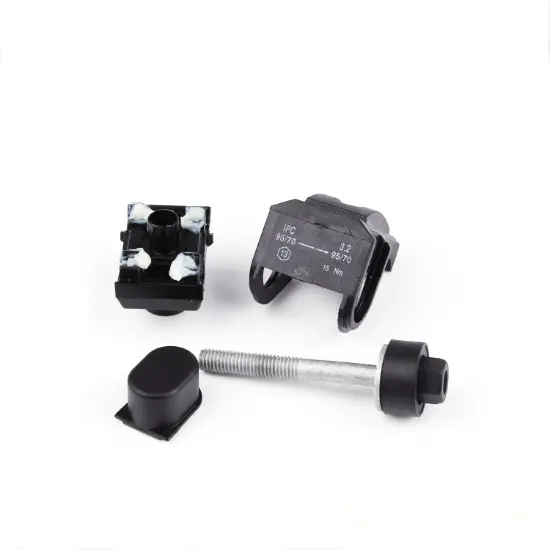

Les connecteurs perforants d'isolation SMICO IPC3.2 sont conçus pour les raccordements de service. Les lames du connecteur perforant d'isolation de service sont fabriquées en cuivre étamé ou en alliage d'aluminium, permettant des connexions aux conducteurs toronnés en aluminium et/ou en cuivre. Ces corps sont en plastique avec de la fibre de verre, offrant une haute résistance à son environnement ainsi que des propriétés mécaniques supérieures. Un seul écrou de contrôle de couple rapproche les deux parties du connecteur et se cisaille lorsque les dents ont percé l'isolation et établi le contact avec les brins du conducteur. La facilité d'installation a été combinée à d'excellentes caractéristiques mécaniques, électriques et environnementales pour fournir un connecteur capable de terminer des conducteurs toronnés en aluminium ou en cuivre. Tous nos connecteurs perforants d'isolation sont conçus et testés pour s'adapter à la majorité des types de câbles fabriqués conformément à la norme européenne HD 626, que les câbles soient isolés en XLPE, PE ou PVC. Les produits sont testés selon des spécifications nationales telles que NFC 33 020, ANSI C119.5 et la norme européenne EN 50483-4.

Ces normes comprennent des tests pour vérifier un fonctionnement fiable même dans les environnements les plus hostiles :

• Conçu pour une installation de –20 °C à +50 °C
• Aucune limitation des charges mécaniques pour les conducteurs principaux et dérivés
• Les forces de la tête cisaillable sont adaptées aux forces de contact requises pour chaque application (principal, service, foudre)
• Tenue en tension jusqu'à 6 kV dans un bain d'eau de 30 cm
• Aucun changement de la résistance de contact et de la température après des surcharges et des cycles de charge
• Tenue en tension jusqu'à 6 kV dans des billes métalliques après une exposition intensive aux intempéries (lumière UV, humidité et cycles de température)
• La résistance à la corrosion des pièces métalliques a été prouvée en chambre de brouillard salin et en chambre de gaz SO₂ humide

• Grande plage de prise
• Convient aux conducteurs XLPE, PE ou PVC
• Étanche
• Capuchons d'extrémité captifs et flexibles
• Tous les composants sont solides et fixés en place
• Équipé d'une tête cisaillable pour garantir un couple de serrage fiable
• Température de fonctionnement de -55 °C à +55 °C
• Température d'installation de -20 °C à +55 °C
• Peut être installé sur le conducteur principal sous tension s'il n'est pas en charge

1. RACCORDEMENTS D'ÉCLAIRAGE PUBLIC

Dans cette application, les pinces perforantes d'isolation sont généralement utilisées pour piquer le câble ABC principal et le connecter à une ligne de service qui alimente les éclairages publics ou d'autres applications.

2. RACCORDEMENT DE CHARGE DE BOÎTE DE DISTRIBUTION

Ces connecteurs perforants isolés sont utilisés pour piquer la ligne de câble ABC principale afin d'alimenter les boîtes de distribution basse tension, qui sont ensuite connectées à différentes applications telles que les raccordements résidentiels, les éclairages publics, etc. Les boîtes de distribution basse tension SMICO peuvent fournir jusqu'à 9 connexions sortantes pour chaque ligne entrante.

3.RACCORDEMENT DE PONTAGE

Ces IPC sont généralement utilisés avec des câbles de même taille de chaque côté pour faciliter les connexions en T (virages à 90°) ou tout autre virage à angle important.

4. RACCORDEMENT DE DÉRIVATION/MULTI-DÉRIVATION VERS LES FOYERS

Ces connecteurs perforants d'isolation sont utilisés pour piquer le câble ABC principal et amener l'électricité aux foyers. En utilisant l'IPC multiport, une connexion de dérivation unique depuis la ligne principale peut être utilisée pour amener des connexions à plusieurs foyers.
