| Marque | SMICO |
| Série | IPC |
| Numéro de modèle | SM3-95 |
| Plage de conducteurs | 25-95/25-95mm² |
| Norme | NFC 33 020, ANSI C119.5, EN 50483-4 |

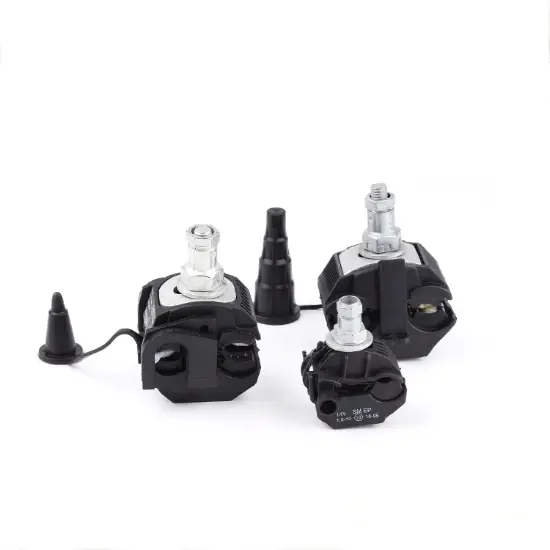

Les connecteurs perforants d'isolation SMICO SM3-95 sont conçus pour les raccordements de service. Les lames du connecteur perforant d'isolation de service sont fabriquées en cuivre étamé ou en alliage d'aluminium, permettant des connexions aux conducteurs toronnés en aluminium et/ou en cuivre. Ces corps sont fabriqués en plastique avec de la fibre de verre, offrant une haute résistance à son environnement ainsi que des propriétés mécaniques supérieures. Un seul écrou de contrôle de couple rapproche les deux parties du connecteur et se cisaille lorsque les dents ont percé l'isolation et établi le contact avec les brins du conducteur. La facilité d'installation a été combinée à d'excellentes caractéristiques mécaniques, électriques et environnementales pour fournir un connecteur capable de terminer des conducteurs toronnés en aluminium ou en cuivre. Tous nos connecteurs perforants d'isolation sont conçus et testés pour s'adapter à la majorité des types de câbles fabriqués conformément à la norme européenne HD 626, que les câbles soient isolés en XLPE, PE ou PVC. Les produits sont testés selon des spécifications nationales telles que NFC 33 020, ANSI C119.5 et la norme européenne EN 50483-4.
Ces normes incluent des tests pour vérifier un fonctionnement fiable même dans les environnements les plus hostiles :
| Modèle | Section de la ligne principale | Section de la dérivation | Courant nominal | Dimensions hors tout | Poids | Profondeur de perçage |
| SM101 | 1.5-10 | 1.5-2.5 | 55 | 27x41x62 | 55 | 1.5-2 |
| SMEP | 10-95 | 1.5-16 | 55 | 27x41x62 | 55 | 1.5-2 |
| SM102 | 4-35 | 4-35 | 150 | 45x43x70 | 130 | 1.5-2 |
| SM2-95 | 16-95 | 4-35(50) | 157 | 46x52x87 | 160 | 1.5-2 |
| SM2-150 | 50-150 | 4-35(50) | 157 | 46x52x87 | 162 | 1.5-2.5 |
| SM3-95 | 25-95 | 25-95 | 214 | 50x61x100 | 198 | 1.5-2 |
| SM4-150 | 50-150 | 50-150 | 316 | 50x61x100 | 219 | 1.5-2.5 |

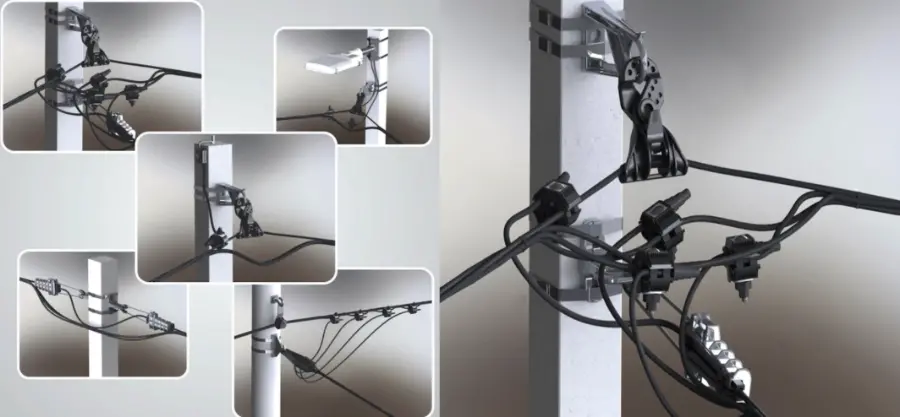

1. RACCORDEMENTS D'ÉCLAIRAGE PUBLIC
Dans cette application, des pinces perforantes d'isolation sont généralement utilisées pour piquer le câble ABC principal et le connecter à une ligne de service qui alimente les éclairages publics ou d'autres applications.
2. RACCORDEMENT DE CHARGE DU BOÎTIER DE DISTRIBUTION
Ces connecteurs perforants isolés sont utilisés pour piquer la ligne de câble ABC principale afin d'alimenter les boîtiers de distribution basse tension, qui sont ensuite connectés à différentes applications telles que les raccordements résidentiels, les éclairages publics, etc. Les boîtiers de distribution basse tension SMICO peuvent fournir jusqu'à 9 connexions sortantes pour chaque ligne entrante.
3.RACCORDEMENT DE PONTAGE
Ces IPC sont généralement utilisés avec la même taille de câble de chaque côté pour faciliter les connexions en T (virages à 90°) ou tout autre virage à angle élevé.
4. RACCORDEMENT DE DÉRIVATION/MULTI-DÉRIVATION VERS LES FOYERS
Ces connecteurs perforants d'isolation sont utilisés pour piquer le câble ABC principal et amener l'électricité aux foyers. En utilisant l'IPC multiport, une connexion de dérivation unique depuis la ligne principale peut être utilisée pour amener des connexions à plusieurs foyers.

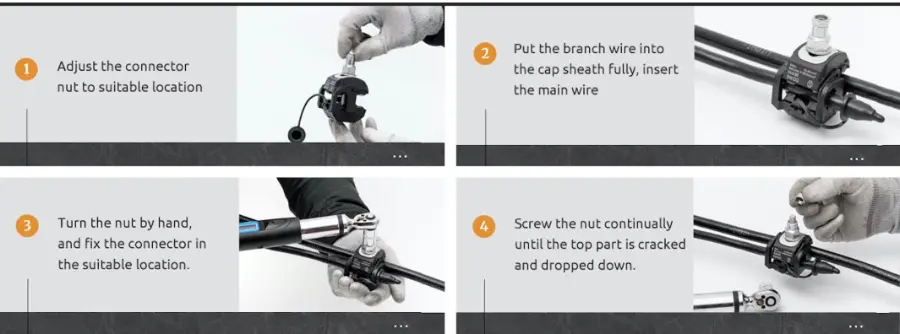

Connexion
