24kV SF6 isolant gazeux mécanisme à ressort, mécanisme de disjoncteur, accessoires d'armoire de commutation

Le mécanisme d'entraînement du disjoncteur est un équipement de support adapté aux opérations d'ouverture et de fermeture des disjoncteurs dans les unités principales à haute tension gonflables. Cette série de mécanismes de disjoncteur utilise le contrôle du point milieu du ressort de traction pour la fermeture du disjoncteur, et le contrôle de l'énergie stockée par le ressort de compression pour l'ouverture du disjoncteur. Ce produit a une fonction de reclosing, et lorsqu'il est utilisé en combinaison avec un mécanisme d'isolement, il a une fonction d'interverrouillage et une grande fiabilité. Sa durée de vie mécanique peut atteindre plus de 10000 cycles.

Le bouton de type séparé fait référence au corps du bouton installé sur la colonne de boutons du mécanisme, avec un couvercle anti-poussière et anti-erreur sur la partie opérative du bouton, installé sur le panneau du coffret pour répondre aux exigences fonctionnelles d'anti-poussière et d'anti-erreur. Cette série de produits sera expédiée après avoir passé l'inspection complète et répondre aux exigences techniques communes des normes GB1984-2014 pour les équipements de commutation et de commande à haute tension et GB/T 11022-2020 pour les exigences techniques communes des équipements de commutation et de commande à courant alternatif à haute tension.

Instructions d'utilisation et de fonctionnement

Opération de stockage d'énergie :
Installez et fixez le coffret du mécanisme, insérez la manivelle spécifique du mécanisme dans l'arbre de commande situé en bas à droite du mécanisme, et tournez la manivelle dans le sens horaire jusqu'à entendre un "clic" (à ce moment-là, l'indicateur de stockage d'énergie pousse légèrement le stockage d'énergie jusqu'à l'état totalement fermé) pour stocker l'énergie en place. Lorsqu'il est opéré électriquement, le mécanisme s'exécute automatiquement pour stocker l'énergie après avoir été alimenté. Une fois que l'énergie est stockée, le circuit du moteur est déconnecté, l'énergie stockée est maintenue, et attend la libération d'énergie pour la fermeture (le circuit secondaire doit être assuré d'être précis et sans erreur pendant l'opération électrique).
Opération de fermeture :
Appuyez sur le bouton vert pour libérer instantanément le stockage d'énergie de fermeture, et le mécanisme pousse le disjoncteur pour compléter la fermeture du circuit principal. Pendant l'opération électrique, la bobine électromagnétique de fermeture est alimentée, et l'énergie stockée est libérée instantanément par l'électroaimant de fermeture. Le mécanisme pousse le disjoncteur pour compléter la fermeture du circuit principal, tout en stockant l'énergie dans le ressort d'ouverture (l'énergie peut continuer à être stockée à ce moment, mais ne peut pas être fermée à nouveau sous l'action de l'interverrouillage anti-erreur). Opération d'ouverture : Appuyez sur le bouton rouge pour libérer instantanément le stockage d'énergie d'ouverture, et le mécanisme pousse le disjoncteur pour compléter l'ouverture du circuit principal. Pendant l'opération électrique, on applique de l'énergie à la bobine électromagnétique d'ouverture, et l'énergie stockée est libérée instantanément par l'électroaimant d'ouverture. Le mécanisme pousse le disjoncteur pour compléter l'ouverture du circuit principal.

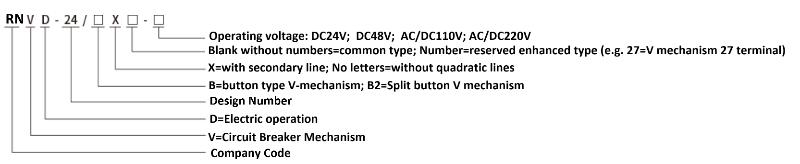

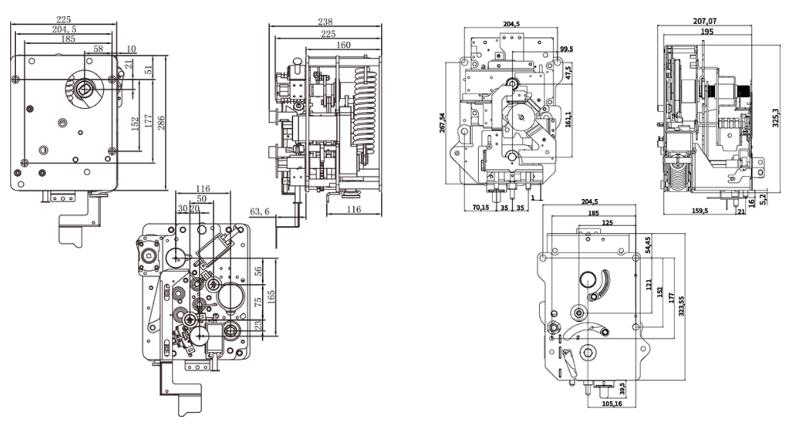

dimensions d'installation
