Dans la plage de tension de 40,5 kV à 252 kV, les interrupteurs SF6 à cuve morte ont vu les mécanismes de manœuvre à ressort purs devenir le courant dominant absolu. Ce n'est pas parce que l'énergie de sortie du mécanisme à ressort a augmenté, mais parce que les avancées révolutionnaires dans la technologie d'extinction de l'arc ont considérablement réduit la demande en énergie de manœuvre — mettant ainsi en évidence les avantages substantiels du mécanisme à ressort en termes de fiabilité et de fonctionnement sans maintenance.
Les raisons peuvent être analysées selon trois dimensions : le « prérequis technique », les « avantages inhérents du mécanisme à ressort » et la « compatibilité structurelle ».
Extinction de l'arc par soufflage précoce (Forte demande en énergie de manœuvre) : Les premiers interrupteurs SF6 utilisaient principalement le principe d'extinction de l'arc par « soufflage ». Lors de l'ouverture, le mécanisme de manœuvre devait exercer une force mécanique énorme pour comprimer de force le gaz SF6, générant un flux de gaz à haute pression pour éteindre l'arc. Cette approche nécessitait une énergie de manœuvre extrêmement élevée. À des niveaux de tension plus élevés, la sortie d'énergie des mécanismes à ressort était tout simplement insuffisante, nécessitant l'utilisation de mécanismes hydrauliques ou pneumatiques complexes et de haute puissance.
Extinction de l'arc par auto-soufflage moderne (Énergie de manœuvre considérablement réduite) : Les interrupteurs SF6 modernes de 40,5 kV à 252 kV ont pleinement adopté la technologie d'extinction de l'arc par « auto-soufflage (expansion thermique + soufflage auxiliaire) ». Celle-ci utilise ingénieusement la chaleur substantielle générée par l'arc de court-circuit lui-même pour provoquer une expansion thermique rapide et une montée en pression du gaz SF6 — « s'éteignant ainsi lui-même » efficacement. Par conséquent, le mécanisme de manœuvre n'a besoin de fournir qu'une énergie minimale (principalement pour surmonter les frottements mécaniques, la force du ressort d'ouverture et un léger effort de soufflage auxiliaire). L'énergie de manœuvre est considérablement réduite (certaines conceptions atteignant des réductions de 40 % à 50 %), tombant précisément dans la plage de sortie d'énergie mature des mécanismes à ressort purs.

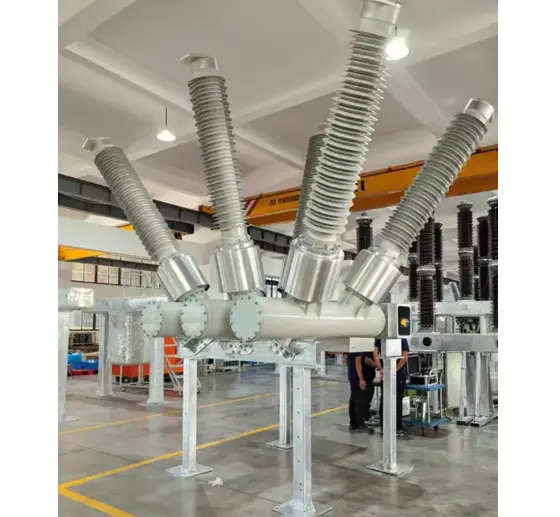

Photographie physique de l'interrupteur SF₆ à cuve morte RHD-170
Une fois que l'énergie de manœuvre n'est plus un goulot d'étranglement, les avantages des mécanismes à ressort purs deviennent écrasamment évidents :
Aucun risque de fuite, fiabilité extrêmement élevée : Les mécanismes hydrauliques sont sujets aux fuites d'huile, au grippage des valves hydrauliques et à la perte de pression due aux infiltrations. Les mécanismes pneumatiques sont sensibles aux fuites de gaz et aux pannes de compresseurs d'air. Les mécanismes à ressort purs, étant des transmissions purement mécaniques (engrenages, cames, biellettes, ressorts), n'ont aucun problème de fuite de fluide à haute pression, réduisant considérablement la probabilité de défaut de manœuvre et de manœuvre intempestive.
Excellente adaptabilité environnementale : La viscosité de l'huile hydraulique dans les mécanismes hydrauliques augmente considérablement dans les environnements extrêmement froids, provoquant un fonctionnement lent ou même un défaut de manœuvre. Les mécanismes pneumatiques sont sujets à des pannes dues à la condensation et au givrage dans les conduites de gaz. Les performances mécaniques des mécanismes à ressort purs ne sont pratiquement pas affectées par la température ambiante, ce qui les rend particulièrement adaptés aux environnements extérieurs difficiles.
Pratiquement « sans maintenance » : Les mécanismes à ressort ont des structures relativement simples avec moins de composants. Mis à part une lubrification mécanique périodique, ils ne nécessitent pas de vérifications fréquentes des niveaux d'huile, de la pression d'huile ou de l'état de fonctionnement de la pompe comme les mécanismes hydrauliques/pneumatiques, ce qui entraîne des coûts de maintenance sur le cycle de vie extrêmement bas.

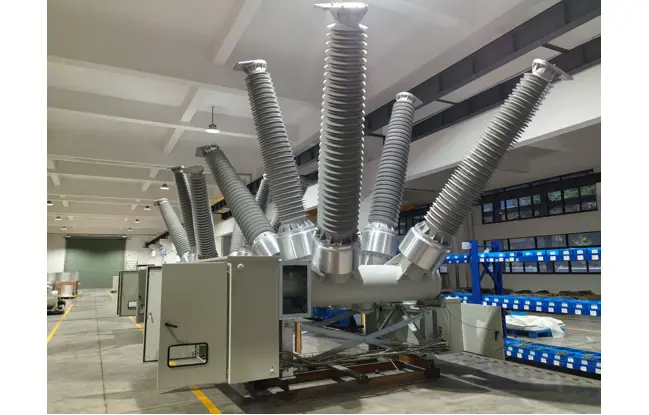

Photographie physique de l'interrupteur SF₆ à cuve morte RHD-252
Seuil de tension : Dans la plage de 40,5 kV à 252 kV, les entrefers des contacts et la masse mobile sont modérés. Les ressorts d'accumulation d'énergie modernes et les matériaux en alliages à haute résistance répondent pleinement aux exigences de vitesse pour les opérations d'ouverture et de fermeture. (Note : Pour les interrupteurs THT de 500 kV ou 800 kV, en raison des multiples coupures, de la course plus longue et des pièces mobiles extrêmement lourdes, une part considérable utilise encore des mécanismes hydrauliques ou des mécanismes à ressort assistés hydrauliquement.)
Exigences d'intégration des interrupteurs à cuve morte : Les contacts des interrupteurs à cuve morte sont enfermés dans une cuve métallique mise à la terre, présentant un centre de gravité bas et une structure hautement compacte. Les mécanismes à ressort sont de taille compacte et sont généralement montés directement à une extrémité de la cuve. Grâce à un arbre principal rotatif simple, un couplage mécanique tripolaire (enveloppe tripolaire commune ou manœuvre tripolaire groupée) est facilement réalisé, avec un minimum de composants de transmission et un rendement mécanique élevé — réduisant encore l'encombrement global de l'équipement.
L'adoption généralisée des mécanismes de manœuvre à ressort purs dans les interrupteurs SF6 à cuve morte de 40,5 kV à 252 kV est le résultat de la convergence de la « réduction de l'énergie physique via les chambres de coupure à auto-soufflage » et de la « haute fiabilité des structures purement mécaniques ». Il permet d'obtenir l'interruption du système électrique la plus stable avec le coût mécanique minimal, représentant la direction de conception la plus mature et la plus économique pour les appareils de connexion moyenne et haute tension actuels.
Les disjoncteurs SF6 à cuve morte Rockwill de la série RHD illustrent cette philosophie de conception. Cette série enferme entièrement toutes les parties sous tension dans une cuve métallique mise à la terre et remplie de SF6, permettant une extinction rapide de l'arc et une interruption efficace du courant de défaut pour assurer une protection globale du fonctionnement du réseau. La conception à centre de gravité bas offre une excellente résistance sismique, permettant de faire face de manière fiable aux climats extrêmes et à d'autres conditions rigoureuses. L'équipement intègre des traversées et des transformateurs de courant, prenant en charge des fonctions multiples telles que la mesure et la protection. Il est largement déployé dans les scénarios de distribution moyenne et haute tension à travers les secteurs de l'énergie, de la métallurgie, des transports et d'autres secteurs industriels.
