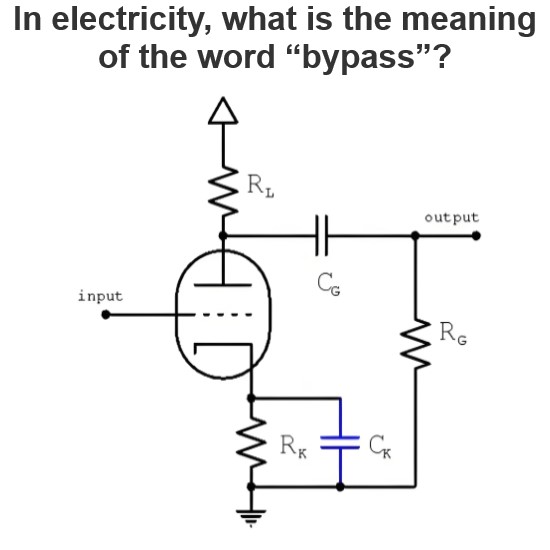

Perusidea Sähkötekniikassa "ohitus" viittaa vaihtoehtoiseen polkuun sähkövirran kiertämiseksi tietyssä komponentissa, piirissä tai laitteen osassa. Tämä vaihtoehtoinen polku on yleensä yhdistetty rinnakkaan pääpolun kanssa. Kun tiettyjä ehtoja täytetään (kuten tietytä taajuutta osoittava signaali tai virran ylity tietyn amplitudin), virta suosi muodosta ohituksen kautta. Sovellusskenaariot Periaate: Elektronisissa piireissä kondensaattori on usein yhdistetty rinnakkaan elementin kanssa ohi

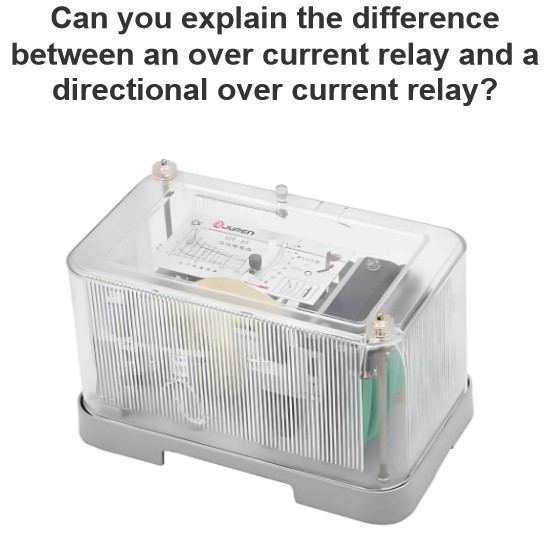

Ylikurssireleiden ja suuntaylikurssireleiden väliset erotSähkövirtareleit ja suuntaylikurssireleit käytetään molempia sähköjärjestelmien suojaamiseen, mutta niillä on erilaiset toiminnallisuudet ja sovellusalueet.VirtareleVirtarele on suojauslaitte, jota käytetään pääasiassa siihen, että havaitaan ylittyykö virta piirissä asetetun arvon. Kun piirin virta ylittää asetetun arvon, virtarele katkaisee nopeasti piirin tai lähettää hälytysmerkin vahingoittujen laitteiden tai henkilövammojen estämiseks

Suurten kondensaattorien tehokkain käyttö pääasiassa riippuu tietyistä sovellusnäkymistä. Tässä on joitakin yleisiä sovellusnäkymiä ja niiden käyttötavat: Energian varastointi: Suuria kondensaattoreita voidaan käyttää energian varastointiin, erityisesti tilanteissa, joissa suuri määrä energiaa on vapautettava nopeasti. Esimerkiksi äänijärjestelmissä suuret kondensaattorit varastoivat energiaa vahvistimen käytettäväksi tarvittaessa. Vakiovoimavaranto (UPS) – Vakiovoimavaran laitteessa suuret kond

Kun vaihtovirta kulkee kierrossa, seuraavat tilanteet tapahtuvat:I. Sähkömagneettiset vaikutukset1. Magneettikentän luominenKun vaihtovirta kulkee kierrossa, kierroksen ympärille syntyy vaihtomagneettinen kenttä. Tämän magneettikentän intensiteetti muuttuu virtan mukana.Esimerkiksi sähkömagneettissa, kun vaihtovirta kulkee kierrossa, syntyy magneettikenttä, joka houkuttelee ferromagneettisia esineitä. Tämän magneettikentän suunta ja intensiteetti muuttuvat vaihtovirran suunnan ja suuruuden mukai

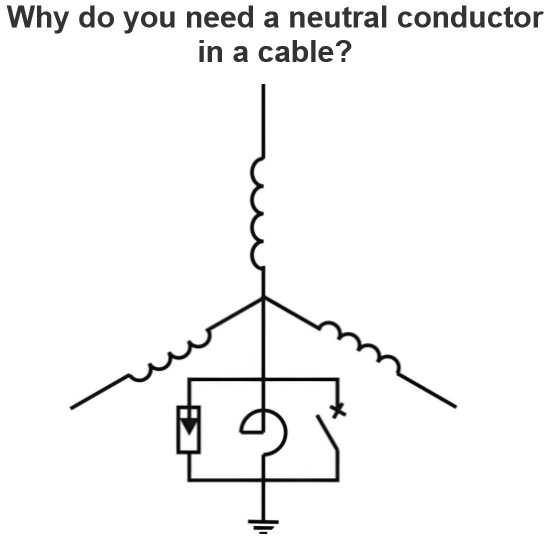

Kolmivaihejärjestelmässä, kun kolmivaiheen laitteeseen toimitetaan virtaa tähtimäisessä (Y-typin) kytkettyssä lämpökuormassa, jossa kukin vaihe vetää eri sähkövirran arvoja, on yleensä tarpeen sisällyttää neutraalijohde (Neutral Conductor) kaapeliin. Alla kaksi pääasiallista syytä, miksi neutraalijohde on tarpeen:1. Epätasapainottujen kuormien tasapainottaminenEpätasapainoinen kuorma-tilanneKäytännössä täysin tasapainotetut kolmivaiheen kuormat ovat harvinaisia. Jos kolmivaiheen laite vetää eri

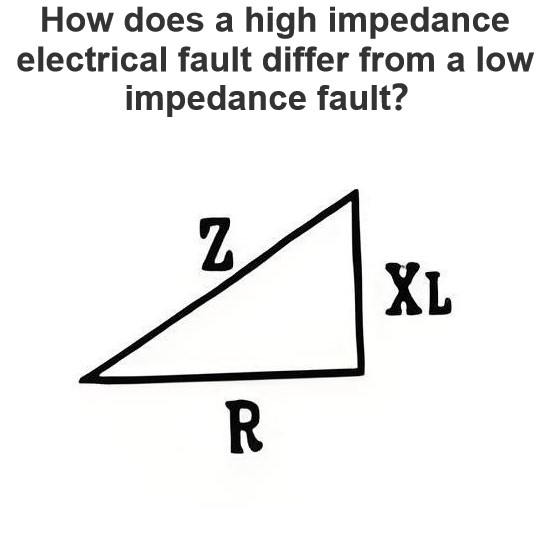

Korkean impedanssin sähkövirheet (High Impedance Fault, HIF) ja matalan impedanssin virheet eroavat merkittävästi niiden ominaisuuksissa ja aiheuttamissa vaaroissa sähköjärjestelmissä. Nämä erot on tärkeää ymmärtää virheen diagnostiikan ja ehkäisyn kannalta. Tässä ovat peruserot kahdenlaisilla virheillä ja tapoja tunnistaa ne:Korkean impedanssin sähkövirhe (HIF)Ominaisuudet Korkeampi impedanssi: Korkean impedanssin sähkövirheissä virheen paikan impedanssi on korkeampi, mikä tarkoittaa, että vast

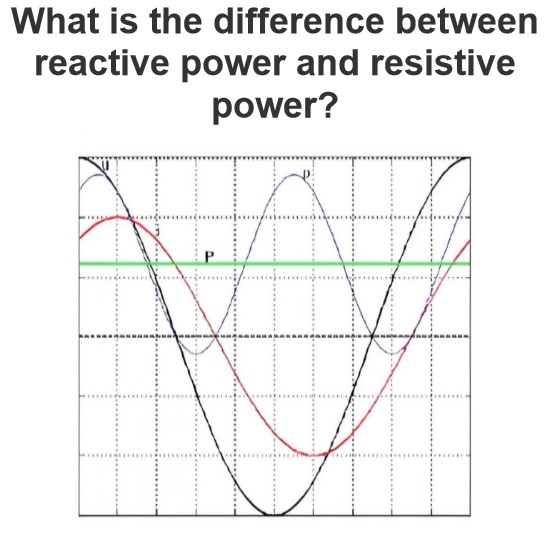

Reaktiivisen ja vastusvoiman eroReaktiivinen voima ja vastusvoima (todellinen voima) ovat kaksi perustavanlaatuista mutta erillistä käsitettä sähköjärjestelmässä. Ne kuvaavat sähköjärjestelmän sisällä tapahtuvia erilaisia energian varastointi- ja muuntamisprosesseja.1. Määritelmä ja fyysinen merkitysReaktiivinen voima tarkoittaa voimaa, joka syntyy, kun virta kulkee kondensaattorin tai induktiorin läpi vaihtovirtapiirissä. Se ei suorita mitään todellista voimanmuuntamista tai energiansiirtoa, mu

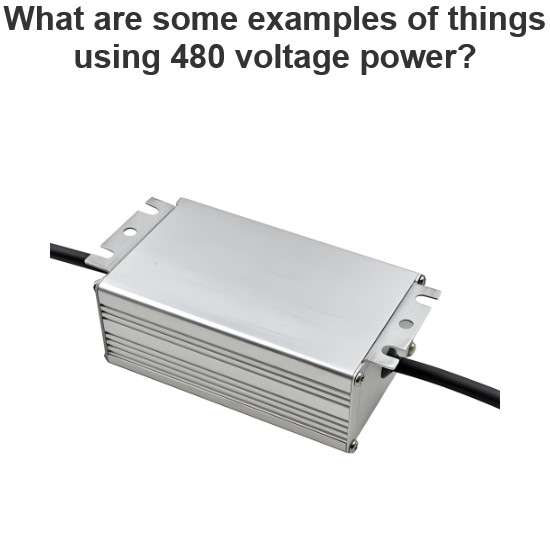

Tässä on joitakin asioita, jotka käyttävät 480-voltin sähköntarjoajaa:I. Teollinen laitteistoSuuret sähkömoottoritTeollisessa tuotannossa monet suuret sähkömoottorit vaativat korkeampaa jännitteitä tarjotakseen riittävästi voimaa. Esimerkiksi sähkömoottorit, jotka ajavat isoja tuuletuslaitteita, pumppuja, kompressooreja ja muuta laitetta, yleensä käyttävät 480 voltia. Nämä moottorit ovat suhteellisen tehokkaita, yleensä niiden teho on useita kymmeniä kilowatteja tai useita satoja kilowatteja tai

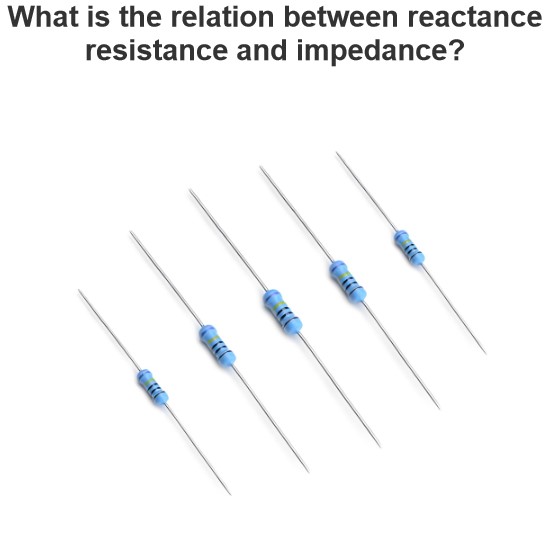

Vastus, sähköinen vastus ja impedanssin välinen suhde1. VastusVastus on este sähkövirtauksen kululle piirissä, joka ottaa huomioon vain vastuksen ominaisuudet vaihtovirtapiirissä. Vastuksen yksikkö on ohm (Ω), ja sen laskemiskaava on seuraava:R= V/IV tarkoittaa jännitettäI tarkoittaa virtaaVastus on olemassa sekä jannite- että vaihtovirtapiireissä, mutta vaihtovirtapiireissä se on vain osa impedanssia.2. VastusVastus on este vaikutus, jonka vaihtovirta aiheuttaa piirissä, ja se on jaettu indukti

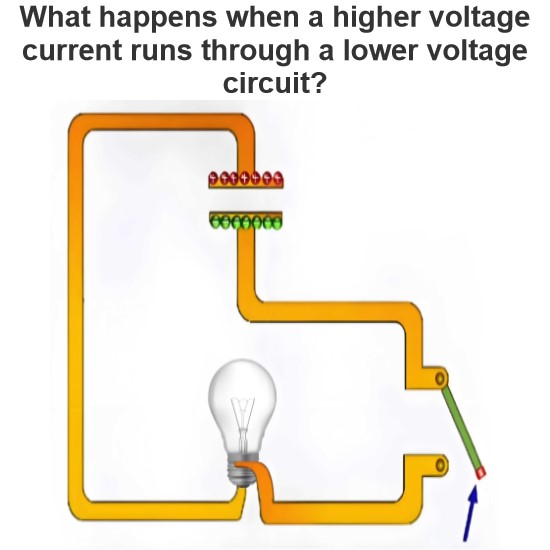

Kun virta kulkee piirissä, jossa on alhaisempi jännite kuin lähdessä, voi tapahtua useita skenaarioita: Vahingoittuneet piirikomponentit: Piirit, joissa on alhaisempi jännite, eivät ehkä kestä korkeampaa jännettä, mikä saattaa johtaa komponenttien (kuten vastustimien, kondensaattorien, transistorien ym.) tuhoon tai pysyvään vahingoittumiseen. Suorituskyvyn heikentyminen: Jopa jos komponentit eivät välittömästi vahingoitu, korkeammat jännitteet voivat johtaa piirin suorituskyvyn laskuun, kuten ko
