| Marca | HK Electrical |
| Número de modelo | Subestación prefabricada de nueva energía |
| voltaje nominal | 35kV |
| Serie | NESUB |
Descripción del Producto
Esta serie de productos de Subestaciones Transformadoras es una gama diversa de equipos innovadores para la transformación y distribución de energía, diseñados para optimizar la eficiencia energética, mejorar la estabilidad de la red y apoyar el ciclo de vida completo de los sistemas de generación de energía renovable. Esta serie integra múltiples tipos especializados de subestaciones, incluyendo Cámaras Convertidoras y Aumentadoras Multi-Rama Integradas, Subestaciones Tipo Caja Integradas de Inversor y Elevador, Subestaciones Transformadoras de Energía Renovable, Subestaciones en Cabinas Prefabricadas (por ejemplo, tipo YB preinstalado, modelos estándar de 10kV de la Red Estatal), Subestaciones Combinadas ZGS y Subestaciones Transformadoras de Tipo Chino.
En su núcleo, la serie aborda desafíos clave en aplicaciones de energía renovable: permite la conversión eficiente de corriente alterna de baja tensión (LV AC) de fuentes renovables (solar, eólica) a corriente alterna de media/alta tensión (MV/HV AC) para conexión a la red, almacena energía excedentaria mediante la colaboración con cabinas de baterías y equilibra la carga de la red a través de la reducción de picos y el llenado de valles. Todos los productos cuentan con alta integración, diseños prefabricados y cumplen con los estándares de la industria (por ejemplo, requisitos de 10kV de la Red Estatal), lo que los hace ideales para plantas de energía renovable, proyectos de apoyo a la red y sistemas de energía distribuida. Al combinar un rendimiento superior, confiabilidad y rentabilidad, la serie se presenta como una solución integral para la transformación, almacenamiento y conexión a la red de energía sin interrupciones.
Características Clave
Portafolio Diverso de Productos para Necesidades Versátiles: La serie cubre múltiples tipos de subestaciones (cabinas prefabricadas, unidades combinadas, integraciones inversor-aumentador, etc.), atendiendo a escenarios que van desde grandes centrales eléctricas terrestres hasta pequeños proyectos de energía distribuida y facilidades de apoyo a la Red Estatal.
Capacidad de Almacenamiento de Energía y Apoyo a la Red: Los productos principales (por ejemplo, Cámaras Convertidoras y Aumentadoras Multi-Rama Integradas) trabajan con cabinas de baterías para almacenar energía excedentaria renovable, liberándola para complementar la red durante períodos de alta demanda--eliminando así el desperdicio de energía.
Funcionalidad de Reducción de Picos y Llenado de Valles: Las capacidades únicas de equilibrio de carga permiten a las subestaciones reducir la presión en la red durante horas de consumo pico y utilizar la energía almacenada durante períodos de baja generación, satisfaciendo las necesidades dinámicas de energía de los usuarios y estabilizando la operación de la red.
Rendimiento Eficiente de Conversión de Energía: Permite procesos de doble conversión--conversión de energía AC a DC para la carga de baterías (mediante inversores PCS) y elevación de energía de baja tensión (de sistemas de energía renovable) a MV/HV (10kV/35kV) para conexión a la red--asegurando altas tasas de utilización de energía.

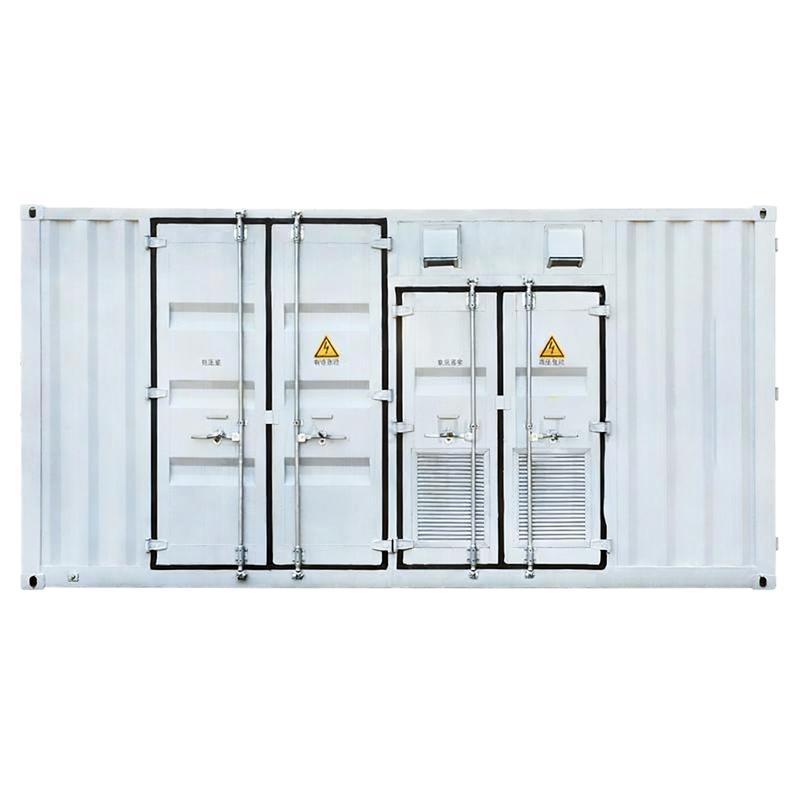

Diseño Prefabricado y Rápida Implementación: La mayoría de los modelos (por ejemplo, Subestaciones en Cabinas Prefabricadas, tipo YB preinstalado) presentan equipos internos prefabricados en fábrica y estructuras compactas (por ejemplo, del tamaño de un contenedor de 20 pies), minimizando el trabajo de montaje en el sitio y permitiendo una implementación rápida.
Altas Clasificaciones de Protección para Durabilidad Exterior: Los componentes clave (salas de baja/media tensión, cuerpos de transformadores) tienen clasificaciones de protección de hasta IP54 (clase 5 a prueba de polvo, clase 4 a prueba de agua) e IP68 (clase 6 a prueba de polvo, clase 8 a prueba de agua), resistiendo arena, lluvia y condiciones climáticas adversas en entornos exteriores.
Cumplimiento con Estándares de la Red Estatal: La Subestación Prefabricada Estándar de 10kV y otros modelos cumplen con las especificaciones nacionales de la red, asegurando una compatibilidad perfecta con los sistemas de red pública y simplificando los procesos de aprobación para proyectos de conexión a la red.
Estructura Integrada para Ahorro de Espacio y Costos: Todos los productos integran componentes críticos (transformadores, gabinetes de baja/alta tensión, inversores, suministros de energía auxiliar) en una sola unidad, reduciendo la ocupación de tierra y disminuyendo los costos totales del proyecto (por ejemplo, instalación, mantenimiento).
Consumo de Energía Optimizado: La tecnología de Transformadores de Bobina Recubierta (una parte central de la serie) mejora la eficiencia energética minimizando la pérdida de potencia durante la transformación, alineándose con los objetivos globales de energía de bajo carbono.
Fuerte Soporte para la Aceptación de la Red: Al suavizar la salida de energía renovable (reduciendo la intermitencia de la solar/eólica), las subestaciones mejoran la tasa de aceptación de la red de energía renovable, impulsando mayores beneficios económicos para los operadores de plantas de energía.
Especificaciones Técnicas
Categoría de Especificación |
Valor/Descripción |
Gama de Productos |
Cámaras Convertidoras y Aumentadoras Multi-Rama Integradas, Subestaciones Tipo Caja Integradas de Inversor y Elevador, Subestaciones Transformadoras de Energía Renovable, Subestaciones en Cabinas Prefabricadas (tipo YB preinstalado, estándar de 10kV de la Red Estatal), Subestaciones Combinadas ZGS, Subestaciones Transformadoras de Tipo Chino |
Funciones Principales |
Conversión de energía (LV→MV/HV AC, AC→DC), colaboración de almacenamiento de energía, reducción de picos y llenado de valles, conexión a la red, distribución de energía |
Nivel de Voltaje |
10kV/35kV |
Componentes Clave Integrados |
Transformadores de Bobina Recubierta, inversores PCS, gabinetes de baja tensión, gabinetes de alta tensión/red anillo, suministros de energía auxiliar, interruptores de carga |
Clasificación de Protección |
Sala de baja/media tensión: IP54; Cuerpos de transformadores: hasta IP68 |
Diseño Estructural |
Cabinas prefabricadas (opcionalmente del tamaño de un contenedor de 20 pies), unidades combinadas, tanques de aceite totalmente sellados (para transformadores) |
Normas Aplicables |
Normas de Red de 10-35kV, especificaciones de sistemas de generación de energía renovable |
Precisión de Detección de Parámetros de Potencia |
Corriente y voltaje: hasta Clase 0.5 (para modelos con monitoreo en línea) |
Compatibilidad con Almacenamiento de Energía |
Trabaja con cabinas de baterías (para modelos de convertidor y aumentador multi-rama) |
Requisito de Instalación |
Mínimo trabajo en el sitio (solo conexiones de línea de entrada de LV y línea de salida de MV para modelos prefabricados) |
Escenarios de Aplicación
Centrales Eléctricas Terrestres de Energía Renovable a Gran Escala: Ideal para plantas fotovoltaicas (PV) o eólicas terrestres centralizadas. Modelos como la Subestación Tipo Caja Integrada de Inversor y Elevador y la Subestación Transformadora de Energía Renovable convierten la energía de baja tensión de los arreglos PV/turbinas eólicas a 10kV/35kV para conexión a la red, mientras que las capacidades de reducción de picos estabilizan la salida--maximizando la eficiencia de la planta de energía.
Proyectos de Apoyo a la Red de 10kV: La Subestación Prefabricada Estándar de la Red cumple directamente con los requisitos nacionales de la red, sirviendo como un componente clave en la expansión de la red, la electrificación rural y las actualizaciones de distribución de energía urbana. Su compatibilidad con los sistemas de red asegura una aprobación rápida y una integración sin problemas.
Sistemas de Energía Distribuida Industrial y Comercial: Para proyectos de PV/eólica distribuidos en parques industriales, fábricas o edificios comerciales, las Subestaciones en Cabinas Prefabricadas (tipo YB preinstalado) y las Subestaciones Combinadas ZGS ofrecen soluciones compactas y ahorradoras de espacio. Convierten la energía generada en el sitio a un voltaje utilizable (para cargas internas o retroalimentación a la red) y reducen la dependencia de la energía de la red.
Proyectos de Almacenamiento de Energía y Microredes: En microredes rurales, mineras o insulares (con acceso limitado a la red), las Cámaras Convertidoras y Aumentadoras Multi-Rama Integradas colaboran con cabinas de baterías para formar bucles de energía autosustentables. Almacenan la energía excedentaria renovable y la suministran durante interrupciones, asegurando una electricidad estable para residentes locales u operaciones industriales.
.
Sí. La mayoría de las subestaciones de energía nueva prefabricadas (por ejemplo, modelos de cabaña prefabricada, unidades tipo caja) admiten la integración tanto con sistemas solares como eólicos. Convierten la corriente alterna de baja tensión de los inversores fotovoltaicos o aerogeneradores a 10kV/35kV (tensiones estándar de la red) para una conexión sin problemas. Para escenarios específicos, los modelos dedicados a la energía eólica añaden resistencia al viento (≤35m/s), mientras que los dedicados a la energía solar optimizan la disipación de calor para la generación de alta carga durante el mediodía.
Las tensiones de salida más comunes son 10kV (conformes con los estándares globales de red de media tensión, ideales para proyectos distribuidos) y 35kV (para grandes parques solares/eólicos terrestres). La tensión de entrada es personalizable para coincidir con la del inversor fotovoltaico (por ejemplo, 380V/480V) o la salida del aerogenerador. Para proyectos conectados a la red, 10kV es el más ampliamente utilizado; 35kV es opcional para necesidades de transmisión de alta potencia.
La instalación en el sitio solo lleva 1 a 3 días para la mayoría de los modelos. A diferencia de las subestaciones tradicionales, todos los componentes (transformadores, gabinetes de alta y baja tensión, cableado) se prefabrican y preprueban en la fábrica. El trabajo en el sitio se limita a: 1) colocar la unidad en un terreno plano y endurecido (sin necesidad de cimientos de concreto complejos); 2) conectar las líneas de entrada de baja tensión y las líneas de salida de alta tensión.
