Interruptor de vacío fijo lateral para interior 12...24 kV 630...1250A 12...25 kA

General：

Los interruptores automáticos de la serie VD4 son dispositivos de vacío para instalación en interiores. Por favor, contacte con ROCKWILL para requisitos de instalación especiales. Los interruptores automáticos de media tensión de la serie VD4-R con mecanismo de operación lateral para instalación en interiores presentan la técnica de construcción de polos separados. Cada polo alberga un interrumpidor de vacío que está encapsulado en resina cuando se moldea el cilindro gracias a un proceso de fabricación especial. Este método de construcción protege el interrumpidor de vacío de choques, contaminación y condensación. El mecanismo de operación es del tipo de energía almacenada sin posibilidad de liberación accidental, con apertura y cierre independientes, independientemente de la acción del operador. El mecanismo de operación se utiliza ampliamente en todos los interruptores automáticos de la serie VD4-R con control frontal. El interruptor automático puede ser controlado a distancia cuando se le equipa con accesorios eléctricos dedicados (motorreductor, liberación de apertura y cierre).

El mecanismo de operación, los tres polos y los sensores de corriente (si se proporcionan) están instalados en un bastidor metálico sin ruedas. La construcción es particularmente compacta, robusta y de peso limitado. Los interruptores automáticos de la serie VD4-R con mecanismos de operación laterales son dispositivos sellados a presión de por vida. (Normas IEC 62271-100)

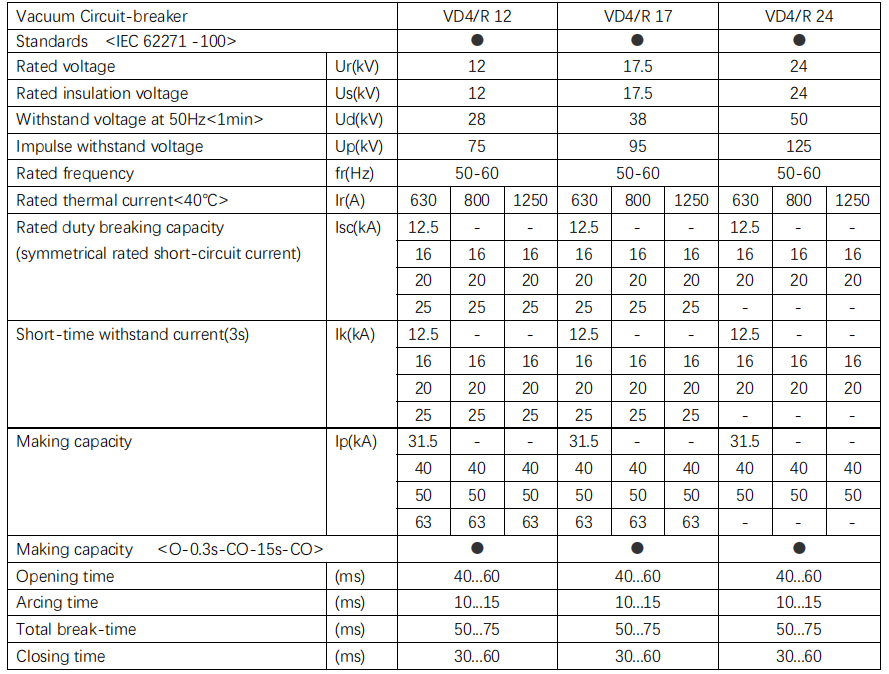

Main technical data：

Los siguientes parámetros técnicos presentan completamente las configuraciones de parámetros eléctricos del producto, los parámetros de rendimiento mecánico y los detalles dimensionales para facilitar la integración precisa del sistema y la planificación de aplicaciones.

Dibujo Dimensional
