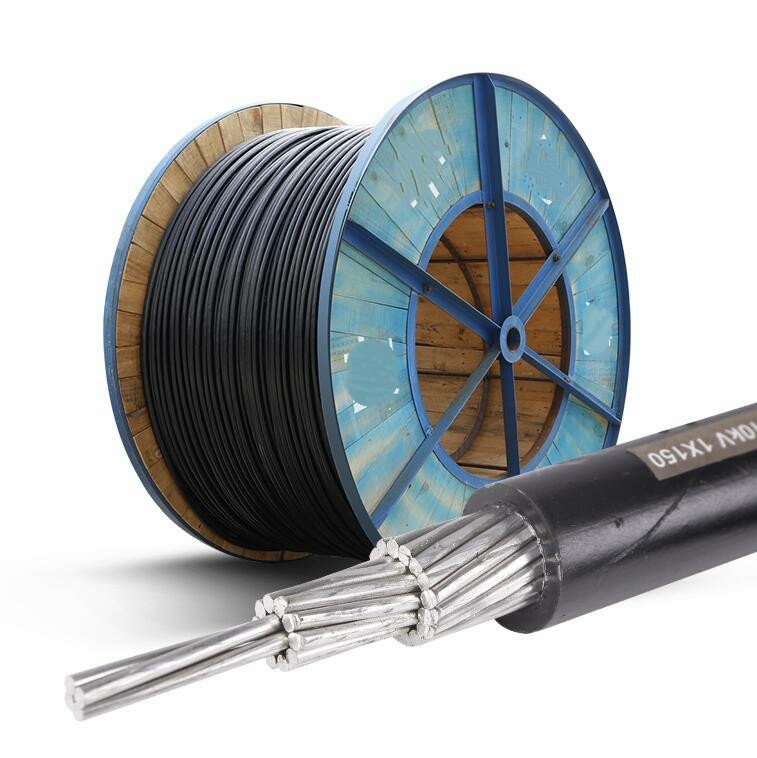

Cable aislado aéreo de 1~10 kV

Descripción

La llamada línea aérea es un cable relativo, que es una línea que transmite energía eléctrica mediante torres para erigir el conductor a una cierta altura. Para la red de transmisión y distribución de alta tensión, el aislamiento de la línea aérea es generalmente aire; las líneas de distribución anteriores (10kV y por debajo de 380V) generalmente también usan conductor desnudo, pero debido al complejo entorno de distribución urbana.

Norma

Este producto se fabrica de acuerdo con la norma GB/T12527-2008 "Cable aislado aéreo con tensión nominal de 1kV e inferior".

Ámbito de aplicación

Es aplicable a líneas eléctricas aéreas con una tensión nominal de 10kV e inferior.

Características

• La tensión nominal es 0,6/1kV, 10kV.

•  La temperatura de tendido del cable no debe ser inferior a 0°C.

•  La temperatura máxima del cable en caso de cortocircuito (la duración máxima no es superior a 5s): 160 °C para aislamiento de polietileno, 250 °C para aislamiento de polietileno reticulado.

•  La temperatura de trabajo admisible a largo plazo del conductor del cable: el aislamiento de cloruro de polivinilo no debe exceder los 70 °C, y el aislamiento de polietileno reticulado no debe exceder los 90 °C.

•  Radio de curvatura admisible del cable: El radio de curvatura admisible del cable no debe ser menor que el diámetro del cilindro utilizado en la prueba de curvatura del cable.

Modelo del producto

•  Serie 0,6/1kV: JKV, JKLV, JKY, JKLY, JKYJ, JKLYJ, 16~240mm2.

•  Serie 10kV: JKYJ, JKLYJ, JKY, JKLY, JKLYJ/B, JKLYJ/Q, JKLYJ/Q, 10~300mm2.

Tamaño de la estructura y parámetros técnicos

P: ¿Qué tipo de cable es el cable JKY/JKLY?

R: El cable JKY/JKLY es un cable aéreo aislado con polietileno de alma de cobre (alma de aluminio).

P: ¿Cuáles son las características del JKY/JKLY?

R: Su alma de cobre (alma de aluminio) tiene una buena conductividad eléctrica y puede transmitir corriente de manera eficiente. La capa de aislamiento de polietileno tiene un buen rendimiento de aislamiento y puede prevenir eficazmente la aparición de fugas. La estructura del cable JKY es relativamente simple, de peso ligero, fácil de instalar y tender, adecuada para su uso en líneas aéreas. Al mismo tiempo, tiene una cierta capacidad de adaptación al entorno y puede funcionar de manera estable bajo condiciones climáticas y ambientales normales.

P: ¿En qué escenarios se utilizan principalmente los cables JKY?

R: El cable JKY se utiliza principalmente en escenarios de transmisión de energía aérea, como en la construcción de redes eléctricas rurales, debido a su costo relativamente bajo y a que puede satisfacer las necesidades básicas de transmisión de energía, se utiliza ampliamente en líneas de transmisión de energía desde subestaciones hasta pueblos. También se utiliza a menudo en pequeños parques industriales o líneas de distribución de energía alrededor de las ciudades.
