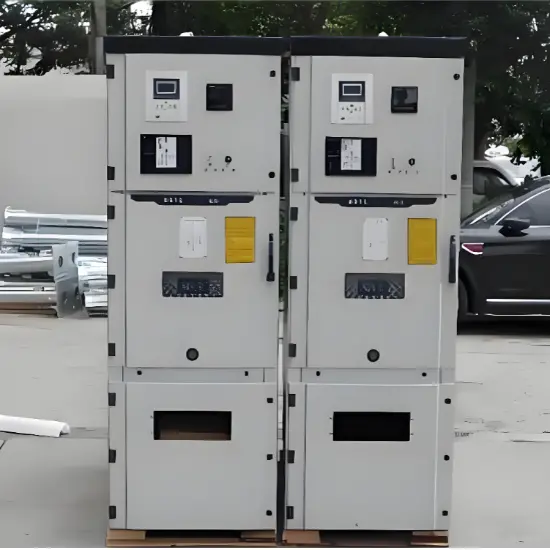

Inteligenta Arko-Supresa Dispozilo (por 3–35 kV Ne-Teritaj Sistemoj)

En Ĉinio, en la elektraj retoj de 3–35 kV, plej multaj sistemoj funkcias kun nekondukita nula konduktoro. Normoj permesas funkciadon dum ĝis 2 horoj post unufaza terkonekta eraro, kio malpliiĝigas operacikostojn kaj plibonorigas la fidon de la provizado. Tamen, kiel la kapablo de la sistemo pligrandiĝas kaj aerlinioj progresive anstataŭiĝas per kaboloj, la kapaca koranta al la tero signife kreskas.
Kiam okazas unufaza terkonekta eraro, granda kapaca koranto faras malfacilige ekstinguablan la erarkuranton, kiu povas evolui al intermita arko-terkonekto. La rezulta arko-tera supervolumenigo kaj ferromagnetrezona supervolumenigo estas gravaj riskoj por la sekureco de la reto. Inter ili, la unufaza arko-tera supervolumenigo estas la plej kritika — la nefaltecaj fazoj povas altiĝi al 3–3,5× ilia normala fazvolumeno. Daŭra espozo je tia nivelo povas damaĝi la izoladon de aparatoj; akumulitaj degeneracioj kreas malfortecojn, kiuj povas konduki al falado de la tera izolado, faza interligo, motorizolaĵa izolada malsukceso, kaboleksplodoj, PT-saturado kaj ferromagnetrezono kaŭzante bruligon de PT, kaj eksplodo de protektiloj.

Tradicie, en retoj instaliĝas arkoprevenaj spiroj je la nula konduktoro por kompensi la kapacan koranton kaj malpliiĝigi la verŝajnecon de arkoformado. Tamen pro la inherentaj limigoj de arkoprevenaj spiroj — precipe ilia malfacileco efektive kompensi la koranton (especialte la altfrekvencajn komponantojn) ke damaĝas aparatojn — la mildigo ofte estas sufiĉe neefika.
Surbaze de vasta studado de tiaj spiroj, ni disvolvis la RMRXHG Inteligan Arkoprevenan Aparaton, dezignitan por trakti longdaŭran supervolumenigon pro arko-terkonektaj eraroj, priskribante pli inteligentan, pli efikan prevenadon kaj protektadon por nekonduitaj sistemoj.

Aplika Campo

• Aplikebla al 3–35 kV mezvolumaj elektraj sistemoj.
• Taŭgas por nekonduitaj nulaj sistemoj, rezonantaj terkonektaj sistemoj (per arkoprevena spiro), kaj alta rezistancaj terkonektaj sistemoj.
• Taŭgas por retoj dominitaj de kaboloj, miksitaj kabolaj kaj aerliniaj retoj, aŭ aerliniaj retoj.

Bazaj Funkcioj

• Dum normala funkcio, la aparato monitoras PT-signalojn kaj provizas alarmfunkcion, tripfunkcion kaj blokofunkcion de la sistemo. Ĝi inkluzivas detekton de unufaza terkonekta eraro, lokigo de transira erarpunkto, arko-prevenadon, harmonian prevenadon, supervolumeniga alarmon kaj registron de eraroj.
• Registras parametrojn kiel erarotempo, erartipo, erarfazo, liniovolumeno kaj nula koranto, faciligante analizon de eraroj.
• Kiam okazas unufaza terkonekta eraro, la aparato respondas en 30 ms, determinas la erartipon kaj aŭtomate elektas arko-prevenajn mesaĝojn (arkoprevena spiro, terkonekta rezisto, aŭ aliaj metodoj).
• Prevenas daŭran arko-terkonekton, malpliiĝigante la riskon de izolada falado, interligo, aŭ eksplodo de aparatoj.
• Provizas monitoradon de PT-diskonectado, prevenante falsajn agojn pro PT-malsukcesoj.
• Havas PTK-inteligantan ŝaltan teknologion, kiu prevenas daŭran supervolumenigon pro arko-terkonektaj eraroj, protektante la sekurecon de aparatoj.
• Subtenas RS-485-komunikadon kaj MODBUS-protokolon por akirado de datumoj kaj forta monitorado.

Pliaj Funkcioj

• Povas esti konfigurita kun aŭtomata nula selektocirkvito.
• Laboras kun RMRXL malalta koranta terkonekta selektilo por plibonori la precizecon de erardetekto.
• Opcia “elimino” moduso: speciala teknologio elĉargas restan ŝargadon kaj prevenas ferromagnetrezonan damaĝon al PTs.
• Uzantpersonaj pliaj harmoniaj prevenaj moduloi disponeblaj.

Funkcioprincipo

• La kontrolilo daŭre monitoras duan volumenon de PTs en malferma triangula konekto.
• Kiam okazas unufaza terkonekta eraro, la ŝanĝoj en la dua volumeno de PTs (Ua, Ub, Uc) estas analizitaj por determini la erartipon.
• Por metalaj terkonektaj eraroj, la aparato rapide izolas la erarpunkton, emitas tripan signalon kaj protektas aparatojn kaj personojn.
• Por intermita arko-terkonekta eraro, la sistemo detektas erarakarakterojn kaj aŭtomate agas la prevenilon en 30–40 ms, prevenante la pligrandigon de supervolumenigo.
• Por rezonantaj terkonektaj sistemoj, la aparato prevenas transestantan kaj stabilan supervolumenigon, garantante sekuran restaŭron de la sistemo.

Ĉefaj Trajtoj

• Datarigardo: Registras la voltan, la kuranton kaj defektajn parametrojn por analizo kaj solvado de problemoj.
• Rapidrespondo: Ago en 30–40 ms, rapide suprimas ark-ligitajn defektojn.
• Aŭtomata restaŭro: Kapablas rapide ekstingi tranĉajn arkojn kaj restarigi la funkciadon de la sistemo.
• Prolongita operacio: Permesas al retoj funkciadi ĝis 2 horoj kun unufazaj ligitaj defektoj, reduktante tempon de interrompo kaj kostojn.
• Kompleta protekto: Ne estas afektita de la sistematopo kaj funkciadokondiĉoj.
• Alta fidindeco: Ekipita kun helpa PT-monitorado por preveni malfunkciadojn.
• Smartra defektselektado: Aŭtomate identigas ligitajn karakterizojn, plibonigante la akuratecon.
• Fleksebla dizajno: Subtenas multajn labormodojn por diversaj retekonfiguradoj.
