| Marke | ROCKWILL |
| Modellnummer | SF6-freie gasgefüllte Schaltanlage für die primäre Verteilung |
| Nennspannung | 24kV |
| Nennfrequenz | 50/60Hz |
| Serie | ZX2 |
Kundenvorteile：
Konform mit IEC-Normen und F-Gas-Verordnung
Konform mit IEC-Normen und der EU-F-Gas-Verordnung (EU) 2024/573.
Hohe Leistung bis zu 2500A. Einbussbar modular und kompakt im Niederdruckdesign, basierend auf natürlichen Gasen (SF6-frei).
Verlust der Dienstkontinuität LSC 2A und Trennstufe PM*.
Zuverlässig und flexibel
Kompaktes und modulares Design zur Optimierung des Raumbedarfs.
Sehr geringer Wartungsbedarf, da alle Hochspannungsteile dauerhaft in einem Gastank versiegelt und vor Verschmutzung, Feuchtigkeit, Fremdkörpern und anderen Umweltbeeinflussungen geschützt sind.
Aufgrund des Niederdruckdesigns kann die Schaltanlage sogar im unwahrscheinlichen Fall eines Lecks bis zum Reparaturzeitpunkt in Betrieb bleiben.
Die Schaltanlage kann mit Überwachung und Diagnose (z.B. Temperatur, Gas, partielle Entladung) ausgestattet werden, um den Zustand des Vermögenswerts zu verfolgen. Automatisierungs- und Steuerungsfunktionen basierend auf Strom- und Spannungssensoren sowie dem IEC 61850-Protokoll ermöglichen eine Anpassung während der Fertigungsphase und variierende Lasten während des Betriebs.
Bekannter und bewährter Vakuumschalter Typ VD4X.
Außenkegel-Kabelanschlussystem.
Sicherheit
Hohes Maß an Bediener-Sicherheit durch Front-, Seiten- und Rückseiten-Bogenschutz, zertifiziert AFL(R) 40kA 1s (gemäß IEC 62271-200).
Steckbusbar-Technologie und fabrikvorinstallierte Druckablassleitung ermöglichen eine sichere, schnelle und einfache Installation vor Ort.
Mit dem Schaltbild und den Bedienungselementen auf der Frontplatte ist das Öffnen der Türen für manuelle Bedienung nicht erforderlich, was die Schaltanlage bedienerfreundlich macht.
Breites Spektrum an Überwachungs- und Diagnosefunktionen für sichere und zuverlässige Operationen. Alle Schaltgeräte sind motorisiert und können ferngesteuert werden.
Mechanische und elektrische Verriegelungen verhindern falsche Bedienung der Schaltanlagenelemente.

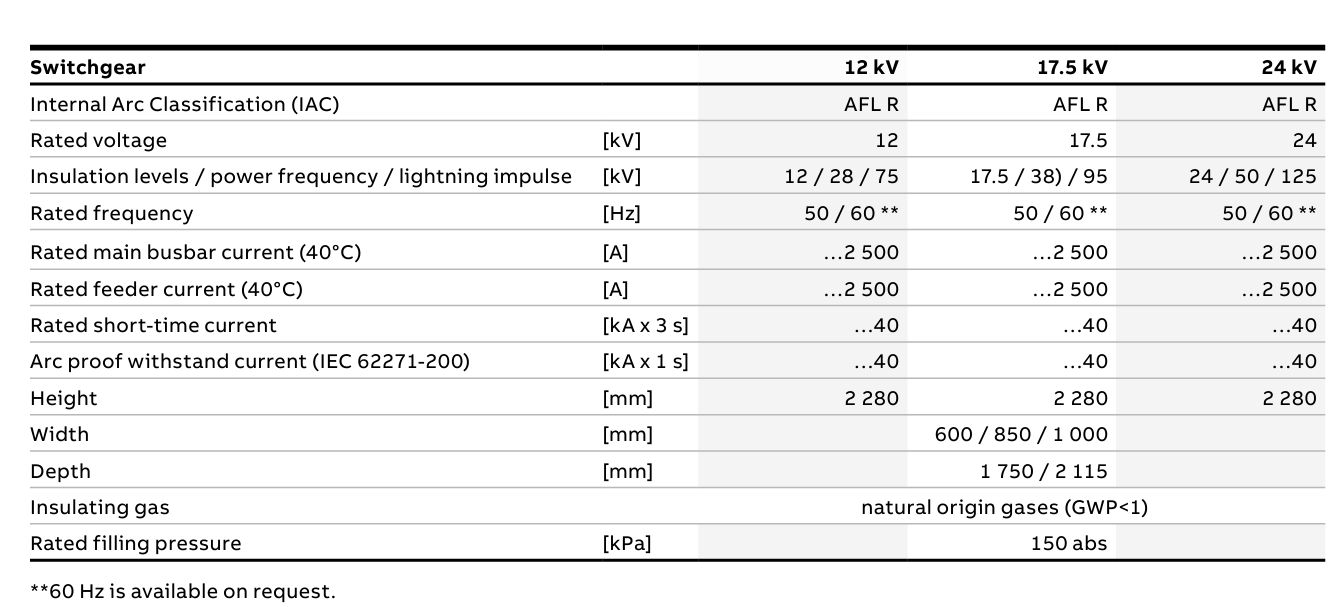

Technische Parameter：

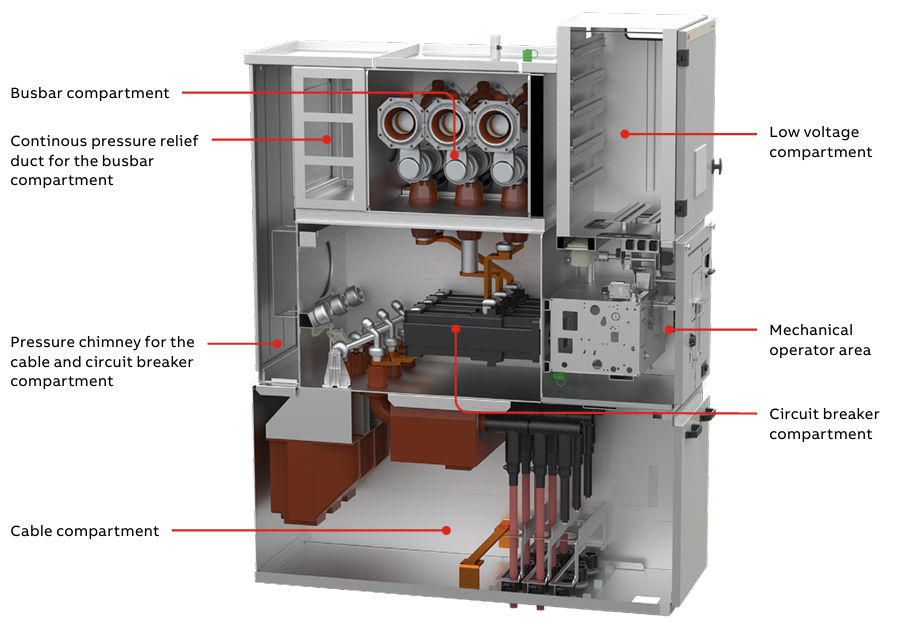

Bauzeichnung：
