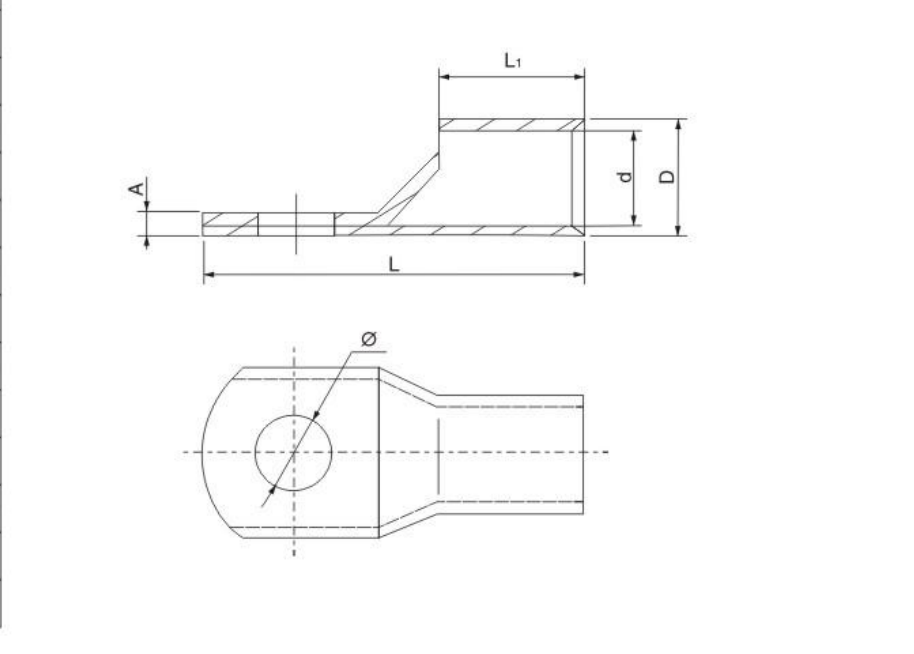

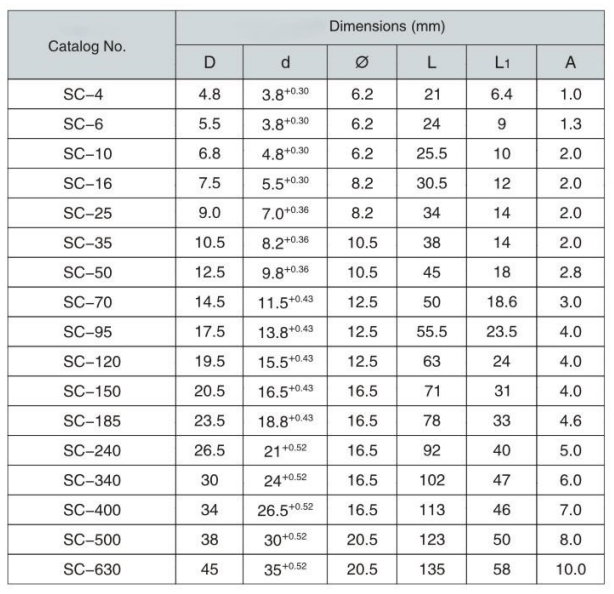

SC-Serie Guckloch-Kupferklemme

Die SC-Serie der Kupferenddosen mit Sichtfenster ist ein funktionaler Anschluss, der speziell für die standardisierte Verbindung von Kupferleitern entwickelt wurde. Mit einem "T2-Violett-Kupfersubstrat + standardisiertem Sichtfenster-Design" als Kern, ermöglicht es durch transparente oder hohle Sichtfenster im Pressbereich eine intuitive Prüfung der Einführtiefe und des Presszustands. Gleichzeitig erfüllt es die Anforderungen an eine niedrigimpedanzige Verbindung verschiedener Spezifikationen von Kupferleitern und wird in der Stromverteilungstechnik, in der industriellen Automatisierung, in Neusystemen und anderen Szenarien weit verbreitet eingesetzt. Es ist ein Kernkomponente, die Sicherheit bei der Verkabelung, Wartungsfreundlichkeit und standardisierte Anpassung ausbalanciert.
Die Anwendungsszenarien der SC-Serie der Kupferenddosen mit Sichtfenster konzentrieren sich auf das Gebiet der "standardisierten Verkabelung und hohen Zuverlässigkeitsanforderungen", mit dem Hauptfokus auf:
Im Bereich der Stromverteilungstechnik:
Niederspannungsschaltanlagen (zivil/industriell): zur Verbindung von 10-50mm² Kupferleitern mit Schützen und Kontaktoren, wie z.B. SC-25, kompatibel mit 25mm² Kupferleitern, mit transparenten Sichtfenstern, um die Verkabelung während der Montage leicht prüfen zu können und das Risiko von Bränden aufgrund fehlerhafter Verkabelung in der Schaltanlage zu reduzieren;
Verkabelung von Starkstromschächten in Gebäuden: Die Verbindung zwischen Kupferbusleitern und 10mm² Kupferleitern in den Starkstromschächten von Hochhäusern. Die SC-10 Enddose hat eine kompakte Größe und ist für dichte Verkabelungsumgebungen geeignet. Sie ist verzinkt, um Feuchtigkeit in den Schächten abzuwehren.
Im Bereich der industriellen Automatisierung:
PLC-Steuerschrank: zur Verbindung von 2,5-6mm² feinen Kupferleitern mit PLC-Modulen und Relais. Die hohlen Öffnungen der SC-4/SC-6 Enddosen erleichtern es, lose Verbindungen während Inspektionen schnell zu überprüfen, um den kontinuierlichen Betrieb automatisierter Produktionslinien (wie Auto-Montagelinien) sicherzustellen;
Umrichterverkabelung: Geeignet zur Verbindung von 16-35mm² Kupferleitern mit den Eingangs-/Ausgangsanschlüssen des Umrichters. Die niedrigimpedanzigen Eigenschaften der SC-35 Enddose erfüllen die Anforderungen an die Übertragung von hochfrequenten Strömen des Umrichters und vermeiden Leistungsabfälle durch Erwärmung.
Im Bereich der Neuen Energien:
Photovoltaik-Umrichter: Verbindung von 6-10mm² Photovoltaikkupferkabeln mit Umrichteranschlüssen, SC-10 transparentes Sichtfenster geeignet für geschlossene Umgebungen in Außenphotovoltaik-Schränken, ermöglicht die Fernüberwachung des Verkabelungszustands und reduziert die Häufigkeit der Vor-Ort-Inspektionen;
Energiespeicherbatteriecluster: zur Verbindung von 16-120mm² Kupferbusleitern mit Batterieanschlüssen. Die SC-50/SC-120 Enddosen haben eine hohe mechanische Festigkeit und können Vibrationen in Batteriefächern aushalten, um ungewöhnliche Lade- und Entladevorgänge aufgrund loser Leitungen zu vermeiden.
