IMR-Serie Integrierte Messrelais

Übersicht

Das integrierte Messrelais ist eine alles-in-einem-Lösung zum Schutz Ihrer Transformatoren. Es kombiniert die Funktionen, die normalerweise von mehreren Zubehörteilen ausgeführt werden, in einem einzigen kompakten und zuverlässigen Gerät. Es reduziert den Einfluss auf das elektrische Netz und die Umwelt und macht dadurch die Energieeffizienter und zugänglicher.

Das Integrated Measurement Relay (IMR) ermöglicht schnelle Maßnahmen an hermetisch versiegelten flüssigkeitsgefüllten Verteilungs- und kleinen Leistungstransformatoren. Der Bediener erhält eine Alarmmeldung, wenn der Druck, die Temperatur, das Ölstand oder die Gasbildung des Transformators von vordefinierten Schwellwerten abweichen.

Ölstand und Gasbildung

Das IMR misst Schwankungen im Ölstand oder in der Gasbildung des Transformators.

● Geringe Schwankungen des Ölstands oder ein Anstieg von Gas wird durch die Position des Floats zwischen “MIN” und “MAX” angezeigt
● Bei erheblichen Schwankungen des Ölstands oder des Gases stoppt der Float bei “MIN” und schaltet den Alarmschalter ein/aus
● Jedes angesammelte Gas kann über das bereitgestellte Abgasventil abgelassen werden

Temperatur

Das IMR misst die interne Temperatur des Transformators.
● Die Betriebstemperatur wird gemäß den Anweisungen des Transformatorherstellers eingestellt.
● Temperaturschwankungen werden auf einem Thermometer mit Nullrücksetzzeiger angezeigt.
● Bei erheblichen Schwankungen des voreingestellten Werts können zwei Alarmschwellen gemäß den Anweisungen des Transformatorherstellers eingestellt werden: T2 für Alarm und T1 für Auslösen.

Druck
Das IMR misst den internen Druck des Transformators.
● Messbereich: 100 ÷ 500 mbar
● Der Betriebsdruck wird gemäß den Anweisungen des Transformatorherstellers eingestellt
● Wenn der Druck den voreingestellten Wert überschreitet, wird der Alarmschalter ausgelöst

Zusätzliche Funktionen
Einfache Installation
● Doppelschaltsystem, keine Erdverbindung erforderlich
● Luftentlüftungsventil zur Entfeuchtung innerhalb des Endschaltkastens
● Standhält einen Gleichstrommagnetfeld bis zu 25 mT
● Kein Antimagnetismusschild erforderlich

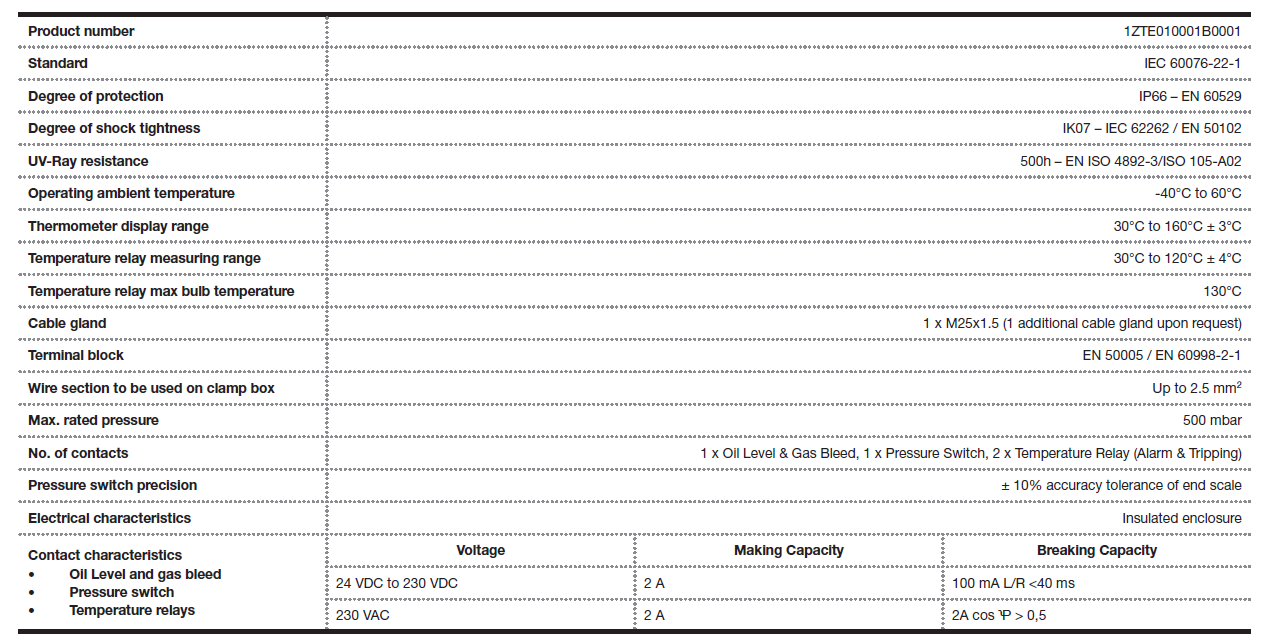

Technische Parameter
