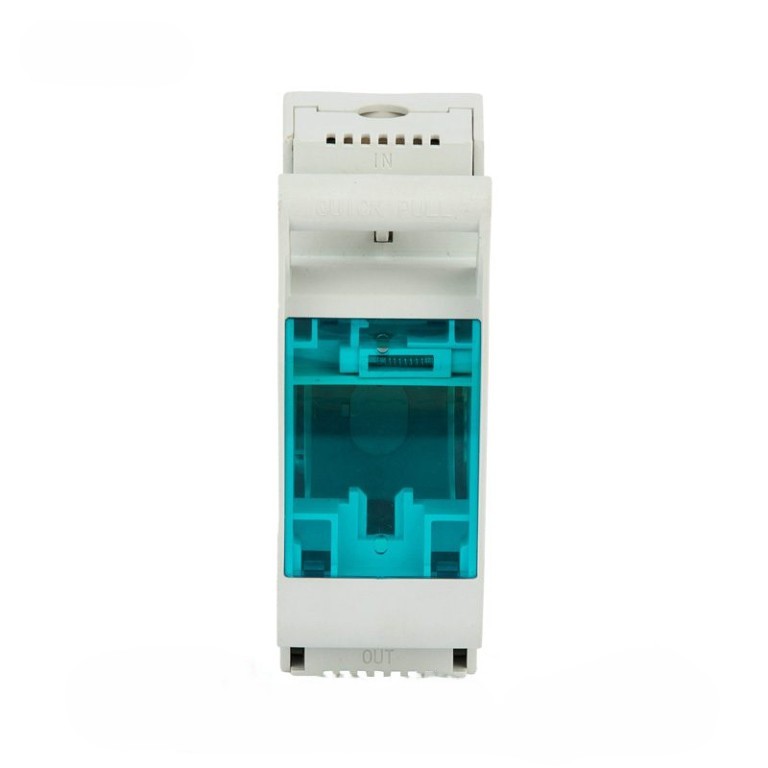

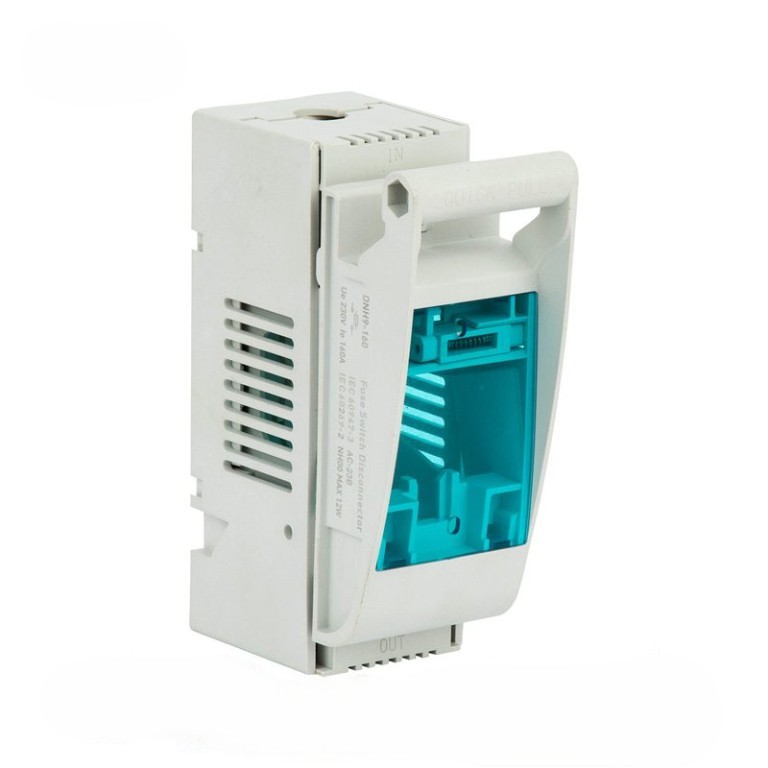

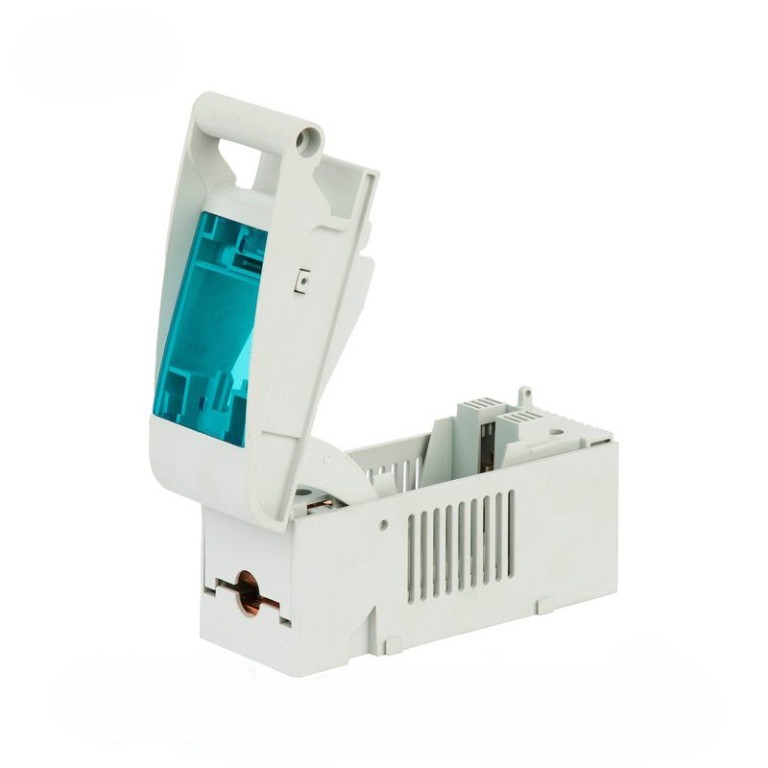

Hauptsächlich in Verteilungs- und Motorschaltkreisen mit hohen Kurzschlussströmen als Leistungsschalter, Isolierschalter und Anwendungsschalter Notausschalter und für den Schutz von Wechselstromkreisen. Dieser Schalter ist nicht geeignet für das direkte Ein- und Ausschalten eines einzelnen Motors;Erfüllt die nationale Norm GB/T 14048.3 und die internationale Norm IEC/EN60947-3.
Betriebsbedingungen
1. Der Umgebungstemperaturbereich beträgt -25 ℃~+55 ℃, und der durchschnittliche 24-Stunden-Wert überschreitet +35 ℃ nicht. Wenn die Umgebungstemperatur niedriger als -25 ℃ oder höher als +55 ℃ ist, sollte eine Kapazitätsreduktion in Betracht gezogen werden;
2. Höhe: Die Installationsstelle hat eine Höhe, die 2000m nicht übersteigt;
3. Bei einer maximalen Temperatur von +40 ℃ beträgt die relative Luftfeuchtigkeit nicht mehr als 50%. Bei niedrigeren Temperaturen kann eine höhere relative Feuchtigkeit zulässig sein, wie zum Beispiel bis zu 90% bei +20 ℃. Besondere Maßnahmen sollten für gelegentliches Kondensieren aufgrund von Temperaturänderungen ergriffen werden;
4. Verschmutzungsebene: Ebene 3;
5. Installationskategorie: III, IV;
6. Es sollte an einem Ort ohne signifikante Erschütterung, Stoßvibration und Regen- und Schneeeinwirkung installiert werden. Gleichzeitig sollte der Installationsort frei von explosionsgefährdeten Medien sein, und es sollten keine Gase oder Stäube in den Medien vorhanden sein, die Metalle genug korrodieren und die Isolierung beschädigen könnten;
7. Der Schalter sollte keinen zusätzlichen mechanischen Belastungen ausgesetzt sein, und externe Kabel und Stromleiter sollten durch Isolatoren usw. befestigt werden. Hinweis: Für spezielle Einsatzumgebungen wenden Sie sich bitte an den Hersteller.

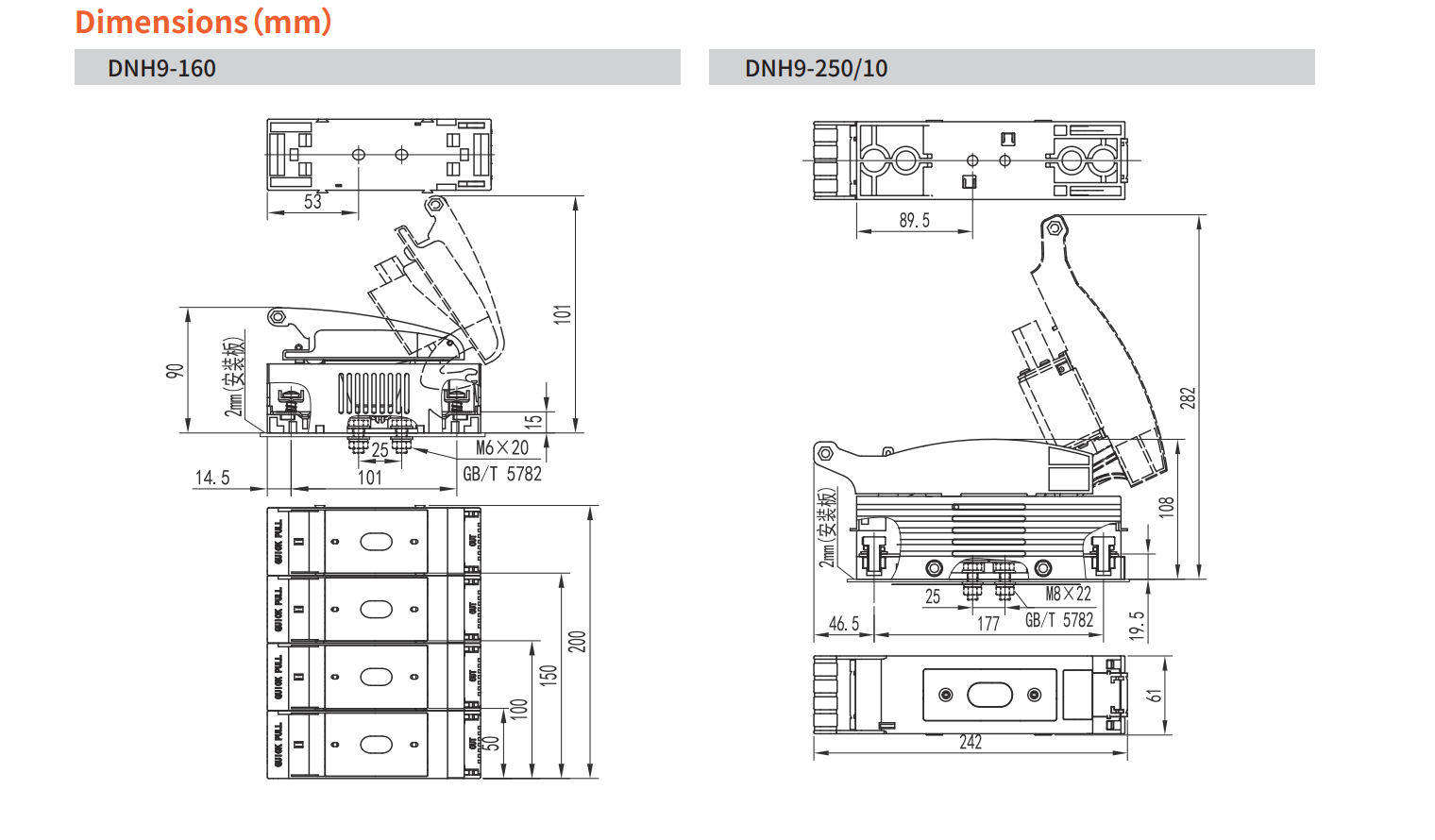

Parameter
| Spezifikationen |
Einheit |
DNH9-160 |
|
DNH9-250 |
|
| Nennbetriebsspannung Ue |
V |
230V AC |
415V AC |
1000V DC |
690V AC |
| Nennbetriebsstrom Ie |
A |
160 |
160 |
250 |
250 |
| Agreierter Heißlaufstrom Ith |
V |
160 |
160 |
250 |
250 |
| Gekürzter Kurzschlussstrom (mit Sicherungskern) |
kA |
100 |
100 |
30 |
100 |
| Verwendungskategorie (mit Sicherungskern) |
|
AC-23B |
AC-23B |
DC-21B |
AC-23B |
| Nennisolationsspannung Ui |
V |
1000 |
1000 |
1000 |
1000 |
| Nennimpulsfestigkeit Uimp |
kV |
12 |
12 |
12 |
12 |
| Nennfrequenz |
Hz |
50/60 |
50/60 |
50/60 |
50/60 |
| Elektrische Lebensdauer (Anzahl der Betriebszyklen) |
Mal |
200 |
200 |
200 |
200 |
| Maximales Drehmoment |
N.m |
30 |
30 |
30 |
30 |
| Ausführungsstandard: IEC60269-2/GB/T 13539.2 |
|
1 |
1 |
1 |
1 |
| Nennbetriebsstrom In |
A |
160 |
160 |
250 |
200 |
| Leistungsaufnahme Pn |
W |
23 |
23 |
≤ 32 |
≤ 32 |
| Umgebungslufttemperatur |
|
-5°C ~ + 40°C |
-5°C ~ + 40°C |
-5°C ~ + 40°C |
-5°C ~ + 40°C |
| Höhe |
|
≤ 2000m |
≤ 2000m |
≤ 2000m |
≤ 2000m |
| Installationskategorie und Verschmutzungsebene |
|
III、IV |
III、IV |
III、IV |
III、IV |
| Transport und Lagerung |
|
-25°C ~ + 55°C |
-25°C ~ + 55°C |
-25°C ~ + 55°C |
-25°C ~ + 55°C |
