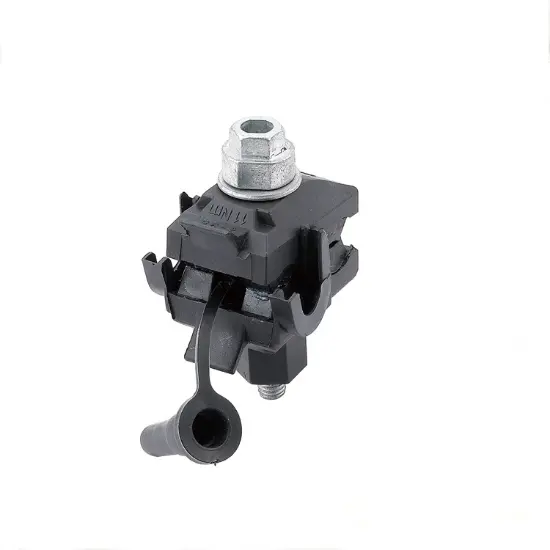

DCNL-2 Hochisolations-Niederspannungs-Durchdringungsklemme, schwarz, mit thermoplastischer Isolierung

SMICO DCNL-2 Isolierdurchdringungsklemmen werden für Serviceanschlüsse hergestellt. Die Klingen der Service-Isolierdurchdringungsklemme bestehen aus verzinntem Kupfer oder einer Aluminiumlegierung, was Verbindungen zu Aluminium- und/oder Kupfer-Litzenleitern ermöglicht. Diese Gehäuse bestehen aus glasfaserverstärktem Kunststoff, der eine hohe Beständigkeit gegenüber der Umgebung bietet, aber auch überlegene mechanische Eigenschaften aufweist. Eine einzige Drehmomentkontrollmutter zieht die beiden Teile der Klemme zusammen und schert ab, wenn die Zähne die Isolierung durchdrungen und Kontakt mit den Leiterlitzen hergestellt haben. Die einfache Installation wurde mit hervorragenden mechanischen, elektrischen und Umwelteigenschaften kombiniert, um eine Klemme bereitzustellen, die in der Lage ist, Aluminium- oder Kupfer-Litzenleiter anzuschließen. Alle unsere Isolierdurchdringungsklemmen sind so konzipiert und getestet, dass sie für die meisten Kabeltypen geeignet sind, die gemäß der europäischen Norm HD 626 hergestellt werden, unabhängig davon, ob die Kabel mit XLPE, PE oder PVC isoliert sind. Die Produkte werden gemäß nationalen Spezifikationen wie NFC 33 020, ANSI C119.5 und der europäischen Norm EN 50483-4 getestet.

Diese Normen umfassen Tests zur Überprüfung des zuverlässigen Betriebs selbst in den härtesten Umgebungen:

• Ausgelegt für die Installation von –20 °C bis +50 °C
• Keine Begrenzung der mechanischen Belastungen für Haupt- und Abzweigleiter
• Die Scherkopfkraft ist an die erforderlichen Kontaktkräfte für jede Anwendung (Hauptleitung, Service, Blitzschutz) angepasst
• Spannungsfestigkeit bis 6 kV in einem 30 cm Wasserbad
• Keine Änderung des Übergangswiderstands und der Temperatur nach Überlastung und Lastwechseln
• Spannungsfestigkeit bis 6 kV in Metallkugeln nach starker Witterungseinwirkung (UV-Licht, Feuchtigkeit und Temperaturwechsel)
• Die Korrosionsbeständigkeit der Metallteile wurde in der Salznebelkammer und der feuchten SO₂-Gaskammer nachgewiesen

• Großer Querschnittsbereich
• Geeignet für XLPE-, PE- oder PVC-isolierte Leiter
• Wasserdicht
• Feste und flexible Endkappen
• Alle Komponenten sind massiv und fest verbaut
• Ausgestattet mit Scherkopf zur Gewährleistung eines zuverlässigen Anzugsdrehmoments
• Betriebstemperatur -55°C bis +55°C
• Installationstemperatur -20°C bis +55°C
• Kann unter Spannung am Hauptleiter installiert werden, wenn dieser nicht belastet ist

1. STRASSENBELEUCHTUNGSANSCHLÜSSE

In dieser Anwendung werden Isolierdurchdringungsklemmen im Allgemeinen verwendet, um das Haupt-ABC-Kabel anzuzapfen und es mit einer Hausanschlussleitung zu verbinden, die Straßenlaternen oder andere Anwendungen mit Strom versorgt.

2. ANSCHLUSS ZUR VERSORGUNG VON VERTEILERBOXEN

Diese Isolierdurchdringungsklemmen werden verwendet, um die Haupt-ABC-Kabelleitung anzuzapfen, um Niederspannungs-Verteilerboxen zu versorgen, die wiederum mit verschiedenen Anwendungen wie Hausanschlüssen, Straßenlaternen usw. verbunden sind. SMICO Niederspannungs-Verteilerboxen können bis zu 9 Abgänge für jede Zuleitung bereitstellen.

3. VERBINDUNG ÜBER BRÜCKENLEITUNGEN

Diese Isolierdurchdringungsklemmen (IPC) werden im Allgemeinen mit Kabeln derselben Größe auf jeder Seite verwendet, um T-Verbindungen (90°-Kurven) oder andere Kurven mit großem Winkel zu erleichtern.

4. ABZWEIG/MULTI-ABZWEIG-ANSCHLUSS FÜR HAUSHALTE

Diese Isolierdurchdringungsklemmen werden verwendet, um das Haupt-ABC-Kabel anzuzapfen und Haushalte mit Strom zu versorgen. Mit der Multiport-Isolierdurchdringungsklemme kann ein einziger Abzweig von der Hauptleitung verwendet werden, um Verbindungen zu mehreren Haushalten herzustellen.

So installieren Sie SMICO Isolierdurchdringungsklemmen (IPC) für ABC-Kabel
