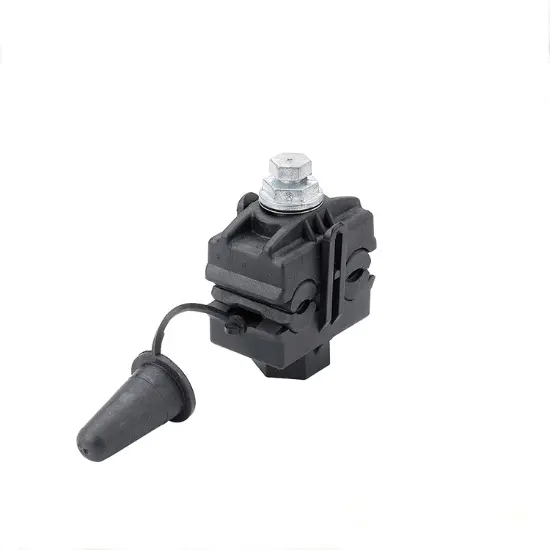

Freileitungszubehör Niederspannungs-Isolierdurchdringungsklemme CT-4 mit verzinnten AL-Durchdringungszähnen

SMICO CT-4 Isolierdurchdringungsverbinder werden für Serviceanschlüsse hergestellt. Die Klingen des Service-Isolierdurchdringungsverbinders bestehen aus verzinntem Kupfer oder einer Aluminiumlegierung, was Verbindungen zu verseilten Aluminium- und/oder Kupferleitern ermöglicht. Diese Gehäuse bestehen aus glasfaserverstärktem Kunststoff, der eine hohe Beständigkeit gegenüber der Umgebung bietet und gleichzeitig überlegene mechanische Eigenschaften aufweist. Eine einzige Drehmomentkontrollmutter zieht die beiden Teile des Verbinders zusammen und schert ab, wenn die Zähne die Isolierung durchdrungen und Kontakt mit den Leiterlitzen hergestellt haben. Die einfache Installation wurde mit hervorragenden mechanischen, elektrischen und umweltbedingten Eigenschaften kombiniert, um einen Verbinder bereitzustellen, der in der Lage ist, verseilte Aluminium- oder Kupferleiter anzuschließen. Alle unsere Isolierdurchdringungsverbinder sind so konzipiert und getestet, dass sie für die meisten Kabeltypen geeignet sind, die gemäß der europäischen Norm HD 626 hergestellt werden, unabhängig davon, ob die Kabel mit XLPE, PE oder PVC isoliert sind. Die Produkte werden gemäß nationalen Spezifikationen wie NFC 33 020, ANSI C119.5 und der europäischen Norm EN 50483-4 getestet.

Diese Normen umfassen Tests zur Überprüfung des zuverlässigen Betriebs selbst unter härtesten Umgebungsbedingungen:

• Konzipiert für die Installation von –20 °C bis +50 °C
• Keine Begrenzung der mechanischen Belastungen für Haupt- und Abzweigleiter
• Die Scherkopfkräfte sind an die erforderlichen Kontaktkräfte für jede Anwendung angepasst (Hauptleitung, Service, Blitzschutz)
• Spannungsfestigkeit bis 6 kV in einem 30 cm Wasserbad
• Keine Änderung des Übergangswiderstands und der Temperatur nach Überlastungen und Lastwechseln
• Spannungsfestigkeit bis 6 kV in Metallkugeln nach starker Bewitterung (UV-Licht, Feuchtigkeit und Temperaturwechsel)
• Die Korrosionsbeständigkeit der Metallteile wurde in der Salznebelkammer und der feuchten SO₂-Gaskammer nachgewiesen

• Großer Anschlussbereich
• Geeignet für XLPE-, PE- oder PVC-Leiter
• Wasserdicht
• Verliersichere und flexible Endkappen
• Alle Komponenten sind massiv und fest fixiert
• Ausgestattet mit einem Scherkopf zur Gewährleistung eines zuverlässigen Anzugsdrehmoments
• Betriebstemperatur -55°C bis +55°C
• Installationstemperatur -20°C bis +55°C
• Kann unter Spannung am Hauptleiter installiert werden, wenn dieser nicht belastet ist

1. STRASSENBELEUCHTUNGSANSCHLÜSSE

Bei dieser Anwendung werden Isolierdurchdringungsklemmen im Allgemeinen verwendet, um das ABC-Hauptkabel anzuzapfen und mit einer Serviceleitung zu verbinden, die Straßenlaternen oder andere Anwendungen mit Strom versorgt.

2. ANSCHLUSS ZUR SPEISUNG DES VERTEILERKASTENS

Diese Isolierdurchdringungsverbinder werden verwendet, um die ABC-Hauptkabelleitung anzuzapfen, um Niederspannungs-Verteilerkästen zu speisen, die wiederum mit verschiedenen Anwendungen wie Hausanschlüssen, Straßenlaternen usw. verbunden sind. SMICO-Niederspannungs-Verteilerkästen können bis zu 9 Abgangsanschlüsse für jede Eingangsleitung bereitstellen.

3.ÜBERBRÜCKUNGSANSCHLUSS

Diese IPC werden in der Regel mit Kabeln derselben Größe auf jeder Seite verwendet, um T-Verbindungen (90°-Winkel) oder andere große Winkelabzweigungen zu erleichtern.

4. ABZWEIG-/MULTI-ABZWEIG-ANSCHLUSS ZU HAUSHALTEN

Diese Isolierdurchdringungsverbinder werden verwendet, um das ABC-Hauptkabel anzuzapfen und Haushalte mit Strom zu versorgen. Mit dem Multiport-IPC kann ein einziger Abzweig von der Hauptleitung verwendet werden, um mehrere Haushalte anzuschließen.

So installieren Sie SMICO Isolierdurchdringungsverbinder (IPC) für Freileitungsbündelkabel
