| Marke | HK Electrical |

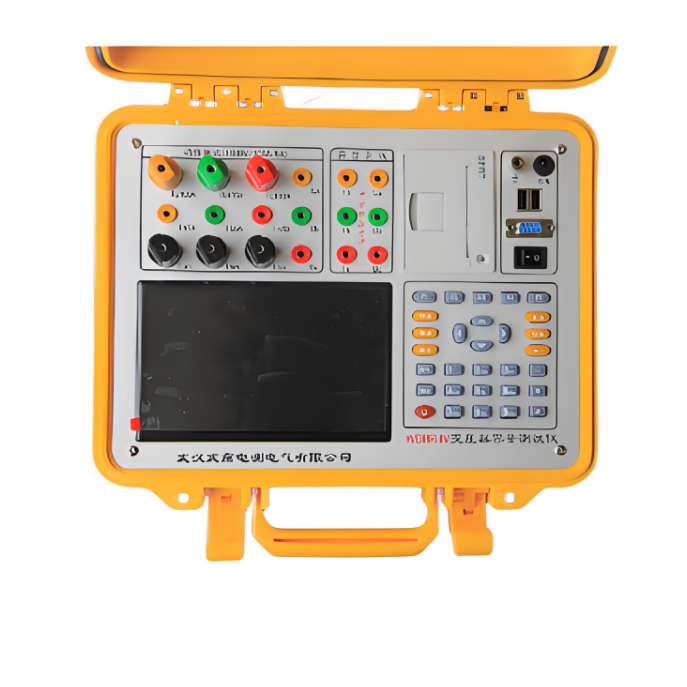

| Modellnummer | Genauigkeit 0.2 Transformator-Kapazität- und Leerlaufprüfer |
| Ausgangsspannung | 0～10V |
| Ausgangsstrom | 0～10A |
| Serie | WDBR-IV |
Beschreibung
Dieses Gerät ist ein multifunktionales Messgerät, das den üblichen beiden Arten von Prüfgeräten entspricht: dem aktiven Transformator-Kapazitätstester und dem Transformator-Charakteristik-Parameter-Tester. Beim Charakteristiktest kann es entweder mit der traditionellen Zwei-Meter-Methode oder dem Standard-Dreifach-Vierleiter-Prüfer getestet werden. Der Phasensystemtest kann nicht nur die Parameter mit der traditionellen Testmethode vergleichen, sondern auch die Parameter genau messen. Es kann eine Reihe von Netzfrequenzparametern verschiedener Transformatoren wie Kapazität, Typ, Leerlaufstrom, Leerlaufverlust, Lastverlust, Impedanzspannung usw. genau messen. Die Genauigkeit der Ergebnisse des Kapazitäts- und Charakteristiktests beträgt 100%. Das Messbereich für die Kapazität: 10kVA~100000kVA.
Spezifikationen
| Interner Leistungsausgabebereich | |
| Spannung | 0～10V |
| Strom | 0～10A |
| Leistungseingangsbereich für den Charakteristiktest | |
| Spannung | 0～750V |
| Strom | 0～100A |
| Testgenauigkeit | |
| Spannung, Strom | ±0,2% |
| Leistung | ±0,5% (CosΦ>0,1), ±1,0% (0,02<CosΦ<0,1) |
| Arbeitstemperatur | -20℃～+60℃ |
| Ladeleistungsanforderungen | Netzwechselspannung AC160V～265V |
| Isolationsgrad | |
| (1)Die Isolationswiderstand zwischen den Eingängen für die Kapazitätstests, Spannung und Strom zum Gehäuse beträgt mindestens 100MΩ | |
| (2) Die Ladeleistungseinrichtung zum Gehäuse wird einer Netzspannung von 2KV (Effektivwert) ausgesetzt, und die Prüfdauer beträgt 1 Minute. | |
| Volumen | 32cm×24cm×13cm |
| Gewicht | 2,5kg |
