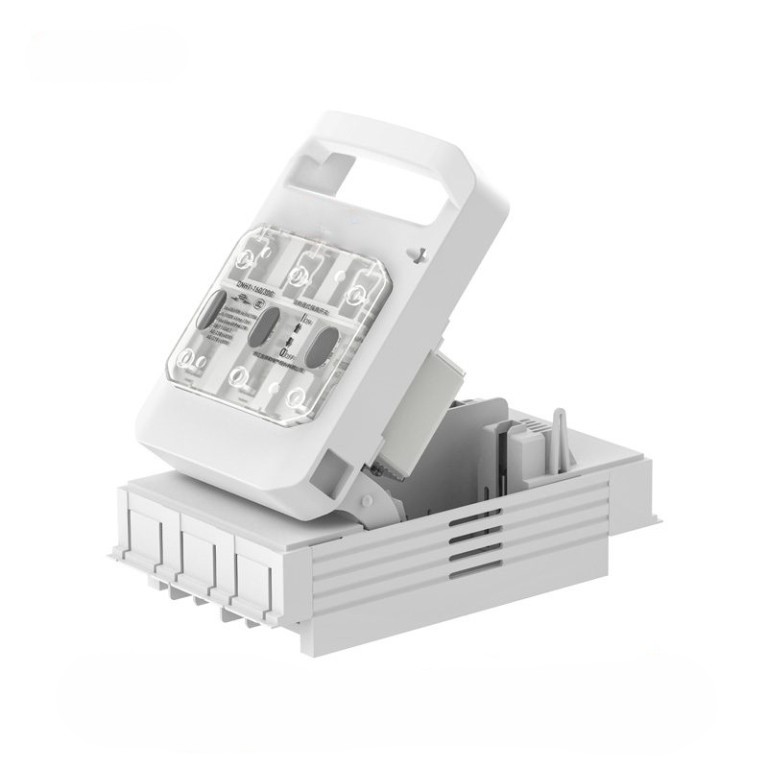

Dreiphasiger Schmelzsicherungsschalter

Dieser Typ von Schmelzschalter ist ein 3-phasiger Schmelzabtrennungsschalter, Modell DNH1G. Er wird in Kombination mit der NH-Serie von Sicherungen verwendet, weshalb er häufig als nh-Sicherungsschalter bezeichnet wird, und kann auch als Messerschalter mit Isolierungsmesser bezeichnet werden.
Dieser von GRL hergestellte Schmelzschalter hat ein einzigartiges Aussehen, verschiedene Stromstärken und verschiedene Materialien. Das Hauptmaterial des Gehäuses besteht aus PA66 Widerstand V0, PC, DMC, Zusammensetzung. Die Kupferbestandteile sind aus Kupfer gefertigt.

Strukturmerkmale:
Der Schalter besteht aus Basis, Deckel und Bogenkanal, alle diese Teile sind aus bogenfesten Kunststoffen hergestellt, es handelt sich um eine vollständige Kunststoffstruktur. Der statische Kontakt ist direkt auf der Basis montiert, der Bogenkanal kann leicht eingebaut und demontiert werden, jeder Bogenkanal besteht aus zwei Teilen: innerem Raum und äußerem Raum, er verwendet mehrere Metallbogenblase-Gitter, die die Bogenblase-Kapazität erhöhen und die Lebensdauer des Kontakts verlängern. Die NT-Sicherungseinheit ist im Deckel befestigt, der Deckel kann entlang der stützenden Einheit in Fächergestalt gedreht werden, er hat einen relativ großen elektrischen Isolationsabstand, der den Anforderungen eines Isolierschalters entspricht; Der Deckel kann leicht von der Basis abmontiert werden, was die Montage und den Austausch der Sicherungseinheit erleichtert. Es gibt drei Gruppen von Montagelöchern an der Basis, die die Montageanforderungen verschiedener Schaltgerätekästen und -paneele erfüllen. Auf Wunsch können Hilfskontakte an beiden Seiten des Schalters montiert werden, sie können das Signal für das Öffnen und Schließen des Schalters geben.

Produktparameter:DNH1-160/30G

Parameterbeschreibung
