Die mechanische Lebensdauer eines permanentmagnetischen Stellglieds (PMA) bei Mittelspannungs-Wiederanschlußschaltern erreicht typischerweise 30.000 bis 100.000 Schaltvorgänge, während federbetriebene Mechanismen im Allgemeinen nur etwa 10.000 Schaltvorgänge erreichen. Dieser um eine Größenordnung höhere Vorteil resultiert grundlegend aus einer Änderung der Energieumwandlungsprinzipien, die die mechanische Struktur drastisch vereinfacht.
Die Gründe lassen sich in vier Kernbereiche unterteilen:
Federmechanismus: Ein rein mechanisches Energiespeicher- und Freigabegerät, bestehend aus Motoren, Getrieben, Nocken, Sperrklinken, Verriegelungen, Federn und diversen Gelenkverbindungen – insgesamt über 100 Komponenten. Je mehr bewegliche Teile vorhanden sind, desto höher ist die Wahrscheinlichkeit von Blockierungen, Lockerungen, Ermüdung und anderen mechanischen Ausfällen, wobei diese Wahrscheinlichkeit exponentiell ansteigt.
Permanentmagnetisches Stellglied: Extrem einfache Konstruktion, bestehend hauptsächlich aus einem feststehenden Eisenkern, einem beweglichen Eisenkern (Anker), Permanentmagneten und einer Erregerspule. Es gibt effektiv nur eines bewegliches Teil (den Anker), wodurch die Risiken im Zusammenhang mit mehreren mechanischen Schnittstellen grundsätzlich eliminiert werden.

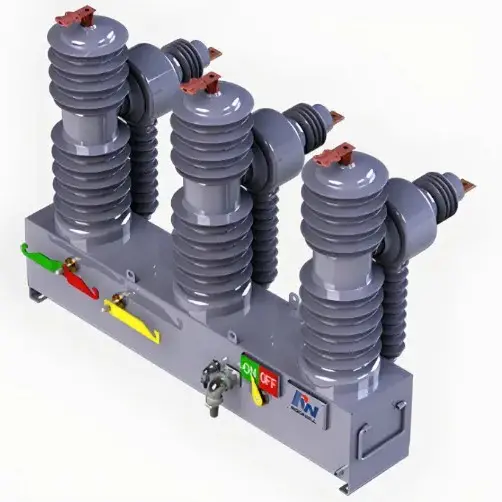

RCW-Serie Dreiphasiger intelligenter Wiederanschlußschalter mit Permanentmagneten
Federmechanismus: Sowohl in geschlossener als auch in geöffneter Position stützt sich der Mechanismus auf mechanische Sperrklinken (Verriegelungen), um die Position zu fixieren. Bei jedem Schaltvorgang unterliegen diese Verriegelungen erheblichen mechanischen Stoßbelastungen und Reibungskräften, wodurch sie stark verschleißanfällig, verformungsanfällig oder durch austrocknende Schmierung verklemmungsanfällig sind – was zum Versagen beim Öffnen oder Schließen führen kann.
Permanentmagnetisches Stellglied: Nutzt magnetische Verriegelungstechnologie. Sowohl in geschlossener als auch in geöffneter Position wird der Anker durch die von Permanentmagneten erzeugte Magnetkraft sicher gehalten. Dies ist eine Verriegelungsmethode, die keinen physikalischen Verschleiß verursacht.
Federmechanismus: Die Drehbewegung des Motors wird mittels Getriebe und Nocken in Federpotenzialenergie umgewandelt; bei der Freigabe wird diese dann wieder über Gelenkverbindungen in lineare Bewegung umgewandelt, um die Kontakte des Vakuum-Leistungsschalters anzutreiben. Diese lange Übertragungskette führt zu erheblichen Energieverlusten, und die mechanischen Spielräume an jedem Gelenk nehmen zwangsläufig im Laufe der Zeit zu.
Permanentmagnetisches Stellglied: Ein Kondensator entlädt Strom in die Spule, wodurch eine elektromagnetische Kraft erzeugt wird, die den Anker direkt in linearer Bewegung verschiebt, um den beweglichen Kontakt des Vakuum-Leistungsschalters anzutreiben (Direktantrieb). Der Energieübertragungspfad ist so kurz wie möglich, mit praktisch null mechanischem Spiel, was die mechanische Ermüdung deutlich reduziert.
Federmechanismus: Die augenblickliche Freigabe der Feder erzeugt extrem hohe Stoßkräfte, und das Kraftprofil ist schwer dynamisch anzupassen. Langfristig führt die hochfrequente Stoßbelastung zur mechanischen Ermüdung des Gelenksystems sowie des Balg des Vakuum-Leistungsschalters.
Permanentmagnetisches Stellglied: Die elektronische Steuerplatine kann Größe und Entladegeschwindigkeit des Kondensatorstroms regulieren, um das Bewegungsprofil des Ankers zu optimieren (intelligenter und flexibler Betrieb). Dadurch wird der starre Stoß auf den Vakuum-Leistungsschalter und dessen Balg wirksam reduziert und die gesamte Lebensdauer weiter verlängert.
Obwohl federbetriebene Mechanismen eine kürzere mechanische Lebensdauer als PMAs aufweisen, bedeutet dies nicht, dass sie vollständig vom Markt verschwinden werden. Unter bestimmten Netzzuständen und Anwendungsanforderungen bieten federbetriebene Mechanismen nach wie vor unverzichtbare Vorteile (z. B. intuitive rein mechanische Verriegelung sowie die Möglichkeit einer manuellen Bedienung bei vollständiger Netzspannungs- und Steuerspannungsabschaltung).
Wie wählen Sie also für Ihr Projekt?
Entscheiden Sie sich für einen [Federmechanismus], wenn:
Hilfsstromversorgung instabil oder nicht verfügbar ist: Federmechanismen unterstützen rein mechanisches manuelles Aufziehen sowie manuelles Öffnen und Schließen, sodass ein manueller Übersteuerungsbetrieb auch bei totalen Netzausfällen oder bei Ausfall der Steuerspannung möglich ist.
Die Leitung weist eine niedrige Schaltfrequenz auf: Wenn sich die Leitung in einer günstigen Umgebung befindet, mit wenigen transienten Fehlern und ohne häufig erforderliche Wiederanschlüsse, ist die Lebensdauer von 10.000 Schaltvorgängen ausreichend für die gesamte technische Lebensdauer der Anlage.
Das Anfangsbudget ist entscheidend: Federmechanismen nutzen ausgereifte Technologie und weisen geringere Herstellungskosten auf, wodurch sie für Projekte mit engem Anfangsbudget für die Beschaffung geeignet sind.
RCW-Serie Pole Mounted outdoor vacuum recloser
Überlegen Sie einen [Permanenten Magnetaktuator], wenn:
Hohes Auftreten von Transientenfehlern: Zum Beispiel an überirdischen Verzweigungsleitungen in ländlichen Gebieten oder Leitungen durch bewaldete Regionen, wo häufige Blitzschläge oder Kontakt mit Ästen zu transienten Fehlern führen. Die verlängerte mechanische Lebensdauer des PMA ist ideal für die Bewältigung von hochfrequenten Betriebsvorgängen.
Entlegene oder harte Umgebungen (wartungsfreie Anforderung): In extrem kalten Bedingungen (z.B. -45°C, bei denen Schmierstoffe gefrieren und ein Festkleben verursachen), in großer Höhe oder in starken Sandsturmgebieten eliminiert das Design des PMA „null mechanischer Verschleiß und keine Zahnräder oder Riegel“ den Einfluss der Umgebung auf die mechanische Übertragung und erreicht eine echte wartungsfreie Betriebsdauer.
Fortgeschrittene Verteilungsautomatisierung: Wenn hochpräzise intelligente Steuergeräte für ultraschnelle Fehlerisolation und Wiederverschluss in modernen Smart-Grid-Anwendungen erforderlich sind.
Im globalen Markt für hochwertige Energieverteilung, wo häufiger Betrieb und wartungsfreies Leistungsspektrum entscheidend sind, zeichnet sich der Rockwill RCW permanente magnetische Auslöser als sehr wettbewerbsfähige Lösung aus. Sein Kernvorteil liegt darin, dass er bewegliche Teile auf eine einzige direkt angetriebene Armatur reduziert, ergänzt durch hochleistende fest isolierte Stangen und eine elektronische Steuerung, die Kälte widersteht, und erreicht so leicht eine verlängerte Betriebsdauer von bis zu 100.000 Betriebszyklen. In Bezug auf kritische Unterbrechungsleistung, Toleranz gegenüber extremen Umgebungen und Reaktionsgeschwindigkeit bei Netzautomatisierung stimmt die RCW-Serie mit der Leistung führender internationaler Marken im Bereich der mittelspannenden Verteilung überein. Noch wichtiger ist, dass Rockwill bei vergleichbarer technischer Leistung eine kostengünstigere Lösung anbietet, die Ihre Gesamtbetriebskosten (TCO) erheblich senkt – sowohl für den ursprünglichen Einkauf als auch für die langfristige Wartung – bei Modernisierungsprojekten für Verteilungsnetze.
