29 единици RVR стълбови регулатори на напрежението за модернизация на разпределителната мрежа в Алтайски край

1. Проектен фон

1.1 Регионален обзор

Алтайски край се намира на юг на Западна Сибир, Русия, граничещ с Казахстан. Регионът има континентален климат, характеризиран от дълги и сурови зимни периоди, при които минималните температури достигат -45°C, а снежното покривало продължава повече от пет месеца годишно. Местното население е предимно земеделско и широко разпространено в селските райони. Съществуващата разпределителна мрежа се състои главно от радиални надземни линии от 10 кВ с големи радиуси на доставка и старееща инфраструктура.

Обхвата на този проект за модернизация е обобщен по-долу:

1.2 Ключови предизвикателства

Преди обновяването, 10 кВ разпределителната мрежа в този регион представяше следните значителни проблеми:

• Сериозно понижаване на напрежението в края на линиите: Големият радиус на доставка на радиалните линии причиняваше изразено падане на напрежението по време на пики на натоварването. Отклоненията на напрежението в определени терминални възли надхвърляха границата ±5%, определена в GOST 32144, което нарушаваше нормалната работа на селскостопанското оборудване и домакинските прибори.
• Чести колебания на напрежението: Променливите модели на натоварване между сезоните на селскостопанско орошение и зимна отоплителна нужда причиняваха значителни вариации в потока на натоварването, като затрудняваха поддържането на стабилно качество на напрежението.
• Дълги линии, много клонове, трудности при ръчна проверка: Комбинацията от ниска гъстота на населението и екстремни зимни условия правеше традиционната ръчна регулация на напрежението твърде бавна за реално-временен отговор.
• Твърди екологични изисквания: Екстремни студове, обилни снеговалежи и обледяване налагаха строги изисквания към механичната конструкция, изолационните свойства и герметичността на оборудването.

2. Технически спецификации

2.1 Основни технически параметри

2.2 Сертификация и съответствие на стандарти

Преди доставка, оборудването завърши следната сертификация и проверка на съответствието на стандарти:

• Сертификат EAC (Евразийско съответствие): Отговаря на задължителните изисквания за достъп до пазара в Русия и Евразийския икономически съюз.
• Стандарт GOST: Електрическата ефективност, изолацията, устойчивостта към напрежение и температурното увеличение отговарят на приложимите технически спецификации GOST.
• Технически регламенти TR CU: Съответства на съответните технически регламенти на Евразийския икономически съюз за електрическо оборудване и електромагнитна съвместимост.

3. Ключови компоненти и производство

3.1 Ключови компоненти

3.2 Проект за хладна погода

Оборудването включва следните специфични подобрения, за да изтърпи екстремалните условия на работа при -45°C в Алтайски край:

• Кабината е изработена от стоманен лист, сертифициран за ниски температури; всички сварки са напълно запечатени, за да предотвратят проникване на топящ се сняг и последващо повреди от разширение на лед.
• Всички изложени на външната среда крепежи и контактни връзки са горещо цинкирани за защита от корозия, докато се поддържа надеждна електрическа проводимост при ниски температури.
• Прокладките и уплътнителните пръстени използват каучукови съединения, предназначени за ниски температури, за да се поддържа ефективно уплътнение при екстремно студено време.
• Електрониката на контролера и вторичните компоненти са верифицирани чрез тестове на стареене при ниски температури, за да се потвърди стабилна работа при -45°C.

4. Тестове

4.1 Типови тестове

Според GOST и съответстващите IEC стандарти, бяха завършени следните типови тестове:

• Тест за удържане на молния импулс
• Тест за удържане на комутационен импулс
• Тест за удържане на краткосрочно замыкание
• Тест за нарастване на температурата
• Тест за приспособяване към околната среда при ниска температура (-45°C)

4.2 Рутинни тестове

Преди доставка всяка единица беше подложена на следните рутинни тестове:

5. Опаковка и транспортиране

5.1 Опаковка

• Всяко устройство за регулиране на напрежението е закрепено на дървена палета, обвито с филм, предпазващ от влага, и поставено в дървен кашон, който издържа дългото морско и сухопътно транспортиране.
• Вътрешен материал за демпфиране се използва за защита срещу повреди при трептене по време на транспортиране.
• Всяка единица се доставя с чертежи за монтаж, ръководство за употреба (на руски език), заводски тестов отчет и свидетелство за съответствие.

5.2 Транспортиране

• Маршрут: Китай → Русия (чрез граничен преминаване по суша, след което до Алтайски край).
• Статусът на товара беше мониториран през цялото време на транспортирането, за да се гарантира, че оборудването стигне до мястото на инсталацията в непокътнато състояние.

6. Инсталация и резюме

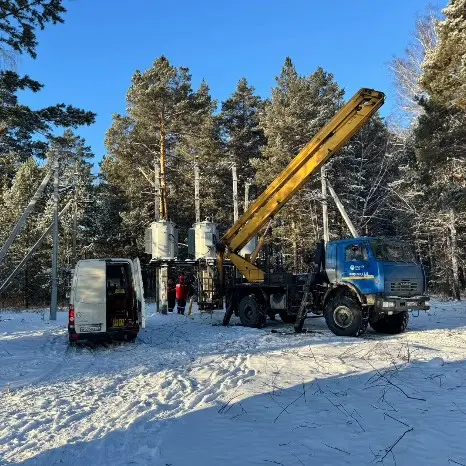

6.1 Инсталация

• Единиците бяха инсталирани в конфигурация с двойни опори и кръстовина, съвместима с стандартните конструкции на опори за високонапрегнати линии от 10 кV.
• Екипът за инсталация предостави техническа подкрепа на място, работейки заедно с местния строителен подрядчик, за да завърши позиционирането на оборудването, основната и вторичната проводка, както и комисионирането на параметрите на контролера.
• Двадесет и деветте единици бяха разпределени според стратегията за сегментиране на линията: във 180 км мрежа от 10 кV, приоритет беше даден на възли с най-голямо намаление на напрежението, основано на анализ на разпределението на напрежението, със средно разстояние между инсталациите около 6.2 км, достигайки ефективна компенсация на напрежението по цялата линия. Данните от мониторинга след комисионирането показват, че терминалният възел на края на линията, на около 38 км от изходната подстанция, записвал напрежение от 8.3 кV (отклонение: -17%) преди модернизацията, което сега се е увеличило и стабилизирало на около 9.8 кV (отклонение в рамките на -2%), успешно влизайки в необходимия диапазон от ±5% според GOST 32144.
• След инсталацията всяка единица беше активирана и комисионирана на място, за да се потвърди нормалната работа на функцията за автоматично регулиране на напрежението.

6.2 Резюме на проекта

Този проект за модернизация беше завършен в ноември 2025 г. Двадесет и деветте единици RVR налягаемо автоматично устройство за регулиране на напрежението сега са разпределени на ключови възли във водещите линии, обслужващи 78 административни села в Алтайски край, покриващи приблизително 45,000 жители на площ от около 95 км².

От момента на включването, оборудването допринесе за:

• Подобряване на качеството на терминалното напрежение: Функцията за автоматично регулиране реагира в реално време на вариации на натоварването, поддържайки отклоненията на терминалното напрежение в контролиран диапазон в подкрепа на изискванията за качество на електроенергията според GOST 32144.
• Подобряване на надеждността на доставката: Намалено възникване на дефекти на оборудването и оплаквания относно качеството на електроенергията, причинени от хронично недостиг на напрежение.
• Намалена зависимост от ръчно вмешателство: Автоматичното регулиране при налягане елиминира нуждата от ръчни корекции на таповете – особено преимущество при екстремно студено време и големи снеговалежи, намаляващо честотата на изпращане на технически персонал в опасни климатични условия.
• Функциониране в сурови климатични условия: Пълноценно герметизиран дизайна, предназначен за работа при студ, поддържа стабилна работа при температури до -45°C при снеговалежи и образуване на лед.

7. Служби за жизнен цикъл

Пълният цикъл на проектирането на оборудването взема предвид ограниченията в ресурсите за поддръжка, характерни за селските разпределителни мрежи в Русия, като се отдава приоритет на конфигурации без или с ниски изисквания за поддръжка, за да се намали общата собственост.

Този документ е запис на проектно приложение. Техническите параметри са подложени на официалната документация на завод.
