سلسلة QBank من مجموعات المكثفات ذات الرف المفتوح

نظرة عامة

يتم بناء QBank باستخدام وحدات مكثفات أحادية الطور المثبتة على رفوف من الصلب المجلفن بالغمس الساخن. يمكن تركيب الوحدات بشكل عمودي ولكن يتم عادة تركيبها أفقياً للاستفادة الكاملة من تصميمها المدمج.
تربط الوحدات في سلسلة وتوازي لتحقيق الجهد والقدرة المرغوبين. يتم بناء البنوك إما عن طريق وضع الرفوف فوق بعضها البعض، مع العوازل اللازمة بينهما، أو بوضع الرفوف جنبًا إلى جنب، اعتمادًا على المساحة المتاحة في موقع التثبيت.
عادة ما يتم تزويد محول تيار غير متوازن كمعيار عندما يكون عدد الوحدات متوازٍ. يتم تزويد QBank بتكوينات داخلية مصابة، خارجية مصابة أو بدون مصبات اعتمادًا على جهد وقوة البنك.
تم شهادة QBank وفقًا لأمر EMC 89/336/EEC. كميزة أمان، يمكن تجهيز البنك بأسلاك معزولة وأغطية طيور.

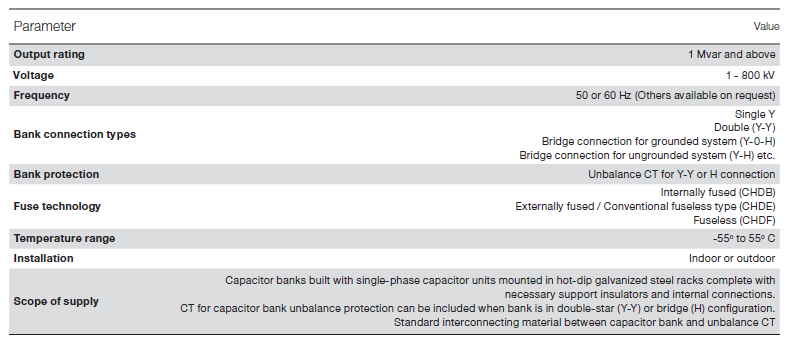

معلمات التكنولوجيا
