Transfoor olie (isoleer olie) speel twee krities belangrike rolle in oliegedoopte transformasors: isolering en hitte-afgifte. 'n Gebrek aan olie kan 'n beduidende daling in die isoleringsprestasie veroorsaak, en kan selfs lei tot 'n instorting en verbranding. Dit word gedryf deur verskeie fisiese en chemiese meganisme:
Die lewendige dele binne 'n transformator—soos windings en voeders—is ontwerp met isoleringsafstande op die grondslag dat hulle volledig ondergedomp is in transfoor olie.
Die dielektriese sterkte (inslagvoltage) van hoëkwaliteit transfoor olie is tipies verskeie keer tot meer as tien keer daardie van lug.
Wanneer die olievlak daal, word lewendige komponente soos die bo-geleë dele van windings en tap-changer voeders blootgestel aan lug (of stikstof in die behouder). Aangesien die isoleringssterkte van gasse baie laer is as dié van transfoor olie, is hierdie blootgestelde areas baie vatbaar vir lug-gap inslag of oppervlak flitser onder normale bedryfspannings of tydens onweer/verwisseling oorspannings.

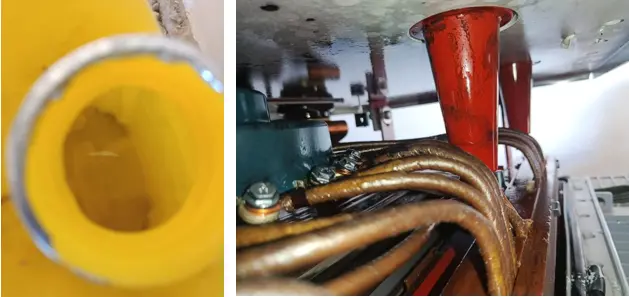

Skematiese Diagram vir Inspeksie van Transformator Aktiewe Deel en Transfoor Olie
Die transformatorbinnekant vorm 'n saamgestelde isoleringstelsel bestaande uit "olie + soliede isolerende papier/isolerende plakkate."
Die relatiewe permissiwiteit (dielektriese konstante) van transfoor olie is ongeveer 2.2, dié van isolerende papier is ongeveer 4.0, en dié van lug is ongeveer 1.0.
In 'n wisselstroom elektriese veld is die spanningverspreiding invers proporsioneel aan die dielektriese konstante. Wanneer die olievlak daal of luggape vorm, dra die gas met die kleinste dielektriese konstante die hoogste elektriese veldspanning.
Dit ioniseer die gas in die blootgestelde areas, wat intensiewe gedeeltelike ontlading (PD) genereer. Die hoë-energie elektrone, ultraviolette straling, en chemiese byprodukte geproduseer deur PD eet voortdurend die omringende soliede isolering weg, wat uiteindelik lei tot 'n deurwand inslag.
Oliegebrek is nie net 'n isoleringskwessie nie—dit is ook 'n ernstige termodinamiese probleem.
Transformators verloor op natuurlike konveksie of gedwonge sirkulasie van olie om warmte van die kern en windings na die koelers te dra vir dissipasie.
Oliegebrek kan die effektiwiteit van oliesirkulasie onderbreek of beduidend verminder. Windings blootgestel bo die olievloed verloor hul vloeistofkoeling volledig, wat lei tot 'n skerp toename in temperatuur en die skepping van ernstige lokaal gevestigde heetplekke.
Soliede isolerende papier (selulose) is hoogs temperatuurgevoelig. Langdurige hoë temperature versnel termiese veroudering, brosheid, en selfs karbonisering. Gekarboniseerde isolerende papier verloor sy isolerende eienskappe, word semikonduktief, en kan maklik lei tot winding-na-winding of laag-na-laag kortsluitings.
Vziman S Reeks Oliegedompte Kragtransformasors
Transfoor olie self funksioneer as 'n vochtigheidbarrière tussen die soliede isolering en die buitemligging.
Isolerende papier is hoogs hygroscopies. Wanneer windings blootgestel is aan die lugruim bo die olievloed, neem hulle gereedlik vochtigheid op van die gas in daardie ruimte.
Vochtigheid is 'n kritiese swakheid vir isoleringsmateriaal—dit verlaag beduidend die isoleringsweerstand van papier, verhoog lekkasstroome, en verlaag die ontladingsinslagvoltage verder.
Vir transformators uitgerus met tap changers (veral belaste tap changers), vind boogvorming plaas tydens verwyssing-operasies en is afhanklik van isolerende olie vir vinnige boogblussing. As oliegebrek die tap-changer kompartement beïnvloed, kan die boog nie effektief geblus word nie. Dit brand nie net die kontakte nie, maar kan ook ontploffings in die omliggende olie-gas mengsel veroorsaak, wat die algehele isoleringsstruktuur van die transformator kompromitteer.
Gevolgtrekking: Oliegebrek in 'n transformator beroof die toerusting van sy "hoë-dielektriese medium" en "koelvloeistof," wat lei tot gekonsentreerde elektriese veld ontlading en ernstige hoë-temperatuur termiese veroudering. Daarom is oliegedompte transformators uitgerus met olievlakmeter vir monitering en is uitgerus met Buchholz (gas) rellais—wanneer die olievlak te veel daal, aktiveer die float 'n "ligte gas" waarskuwing. As die olieverlies voortgaan tot 'n kritieke vlak, sal 'n "swaar gas" trip die transformator direk van die kragtoevoer afkoppel om 'n volledige isoleringsinstorting te verhoed.
Ons het die insulasie-, temperatuur- en lewensduurrisiko's bespreek wat veroorsaak word deur 'n gebrek aan transformatorolie. Die Vziman-transformator vermy hierdie kwessies effektief. Sy volledig geslote struktuur elimineer olielekkage, wat verseker dat die insulasievermoë konsekwent betroubaar bly. Deur 'n geoptimaliseerde laagverliesontwerp en doeltreffende warmte-afvoer, verminder dit oorverhitting-risikos by die bronn. Strenge prosesbeheer verseker lae gedeeltelike uitslaanvlakke, en saam met hoëkwaliteit materiaal bied dit verbeterde langtermynbetroubaarheid vir die toerusting.
