| Thương hiệu | Xinyouxiang |
| Số mô hình | Bảo vệ điện áp – dòng điện VANP 2P |
| điện áp định mức | AC220V |
| Dòng điện định mức | 40A |
| tần số định mức | 50/60Hz |
| Chuỗi | VANP |

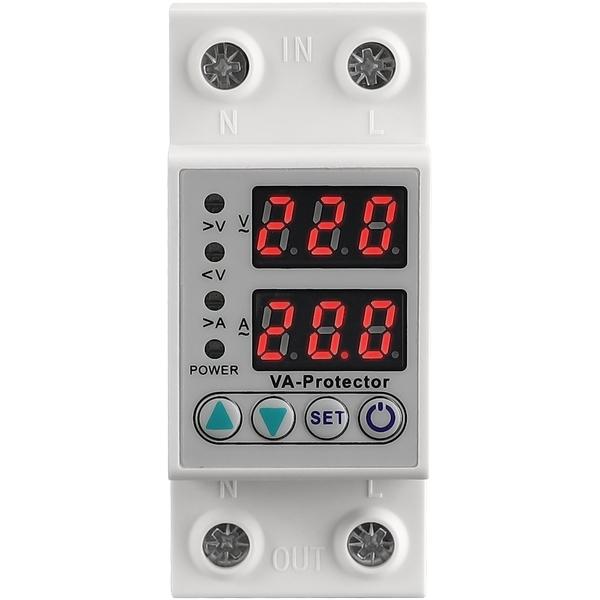

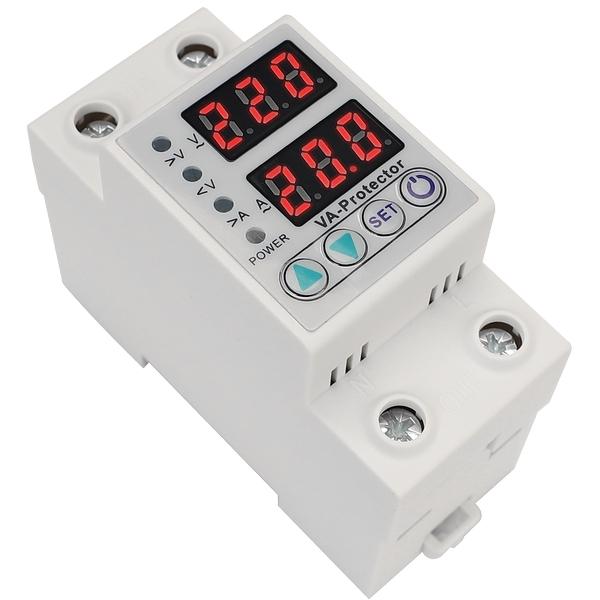

Giới thiệu sản phẩm: VANP-2P là thiết bị bảo vệ quá áp và mất áp thông minh 2P phù hợp với môi trường lưới điện AC 220V/50-60Hz một pha. Nó tích hợp các chức năng bảo vệ quá áp, mất áp và quá dòng. Bằng cách theo dõi chính xác điện áp và dòng điện của đường dây, nó nhanh chóng tác động và ngắt mạch khi phát hiện các tình huống bất thường vượt quá phạm vi an toàn; Sau khi các thông số lưới điện trở lại bình thường, nó có thể tự động đặt lại và kết nối theo thời gian đã cài đặt, cung cấp bảo mật liên tục cho tải phía sau.
Đặc điểm sản phẩm VANP-2P bảo vệ quá áp và mất áp tự đặt lại:
1. Theo dõi chính xác và phản ứng nhanh:
Sử dụng mạch phát hiện điện áp độ chính xác cao (với sai số không vượt quá 2% của tổng dải), nó có thể nhận biết nhạy bén các thay đổi nhỏ trong điện áp lưới. Khi điện áp bất thường đạt đến ngưỡng cài đặt (quá áp ≥ 230V, mất áp ≤ 140V), thiết bị có thể nhanh chóng ngắt nguồn điện trong thời gian trễ tripping đã cài đặt (có thể điều chỉnh từ 0,1 giây đến 30 giây), hiệu quả ngăn chặn tác động của điện áp bất thường lên thiết bị nhạy cảm.
2. Quản lý phục hồi thông minh:
Khác với các thiết bị bảo vệ dùng một lần, nó có chức năng tự đặt lại thông minh. Sau khi điện áp lưới ổn định và trở lại phạm vi an toàn (140V-210V), thiết bị sẽ tự đóng lại theo thời gian đặt lại đã cài đặt (có thể điều chỉnh từ 1 giây đến 500 giây) để khôi phục nguồn điện. Thiết kế này không chỉ tránh được việc ngắt kết nối thường xuyên do dao động ngắn hạn của lưới điện, mà còn đảm bảo sự ổn định của việc khôi phục nguồn điện.
3. Bảo vệ quá dòng tích hợp:
Ngoài bảo vệ điện áp, chức năng bảo vệ quá dòng tích hợp (dải cài đặt dòng điện 1~63A) cung cấp thêm bảo vệ an toàn cho mạch và ngăn ngừa tai nạn do quá tải hoặc chập mạch.
4. Thiết kế độ tin cậy cao và tuổi thọ dài:
Các thành phần chính và thiết kế cấu trúc tập trung vào độ bền, với tuổi thọ điện lên đến 100.000 lần hoạt động và tuổi thọ cơ khí lên đến 1.000.000 lần hoạt động, giảm chi phí bảo trì và tần suất thay thế, phù hợp cho các tình huống yêu cầu hoạt động đáng tin cậy lâu dài.
5. Cấu hình tham số linh hoạt:
Người dùng có thể linh hoạt cài đặt ngưỡng hành động quá áp và mất áp, cũng như thời gian trễ tripping, dựa trên đặc điểm thực tế của thiết bị điện và điều kiện lưới điện
Thực hiện tùy chỉnh cá nhân hóa chiến lược bảo vệ với thời gian trễ cho khoảng cách và đặt lại
| Dữ liệu kỹ thuật | |
|---|---|
| Điện áp cung cấp định mức | AC 220V |
| Phạm vi điện áp hoạt động | AC 80V - 400V (một pha) |
| Tần số định mức | 50/60Hz |
| Dòng điện (>A) dải cài đặt | 1 - 40/63A |
| Quá áp (>U) dải cài đặt | 230 - 300V |
| Mất áp (<U) dải cài đặt | 210 - 140V |
| Dòng điện định mức | 40/63A (theo nhãn sản phẩm) |
| >U và <U thời gian trễ tripping | 0,5S |
| Thời gian trễ đặt lại/khởi động | 1 - 600S |
| Độ chính xác đo điện áp | 2% (Không vượt quá 2% của tổng dải) |
| Điện áp cách điện định mức | 400V |
| Liên hệ đầu ra | 1NO |
| Tuổi thọ điện | |
| Tuổi thọ cơ khí | |
| Độ bảo vệ | Ip20 |
| Độ ô nhiễm | 3 |
| Độ cao | ≤2000m |
| Nhiệt độ hoạt động | -50°C - 55°C |
| Độ ẩm | ≤50% ở 40°C (không có ngưng tụ) |
| Nhiệt độ bảo quản | -30°C - 70°C |
Phạm vi cài đặt bảo vệ quá áp là 230V-300V, với giá trị mặc định từ nhà máy là 280V; phạm vi cài đặt bảo vệ điện áp thấp là 140V-210V, với giá trị mặc định từ nhà máy là 160V; phạm vi cài đặt bảo vệ quá dòng là 1A-40A/63A (tương ứng với thông số dòng định mức), với giá trị mặc định từ nhà máy là 40A/63A; Thời gian trễ để ngắt do quá áp/quá điện áp thấp đều là 0.5S, và thời gian trễ để ngắt do quá dòng là 5S.
Thao tác cần được thực hiện thông qua các nút trên thiết bị. Nhấn nút SET để vào menu cài đặt tham số, nhấn ngắn nút cộng hoặc trừ để điều chỉnh giá trị chính xác, và nhấn dài nút cộng hoặc trừ để điều chỉnh nhanh; Sau khi hoàn tất tất cả cài đặt tham số, nhấn và giữ nút SET trong 5 giây để lưu và áp dụng; Các chức năng bảo vệ quá áp, thấp áp và quá dòng hỗ trợ cài đặt độc lập thành trạng thái TẮT, và số lần bảo vệ quá dòng liên tục có thể được chọn giữa A01-A20/TẮT
