Unidade de Distribuição de Anel G3 Sem Manutenção (RMU) 33kV 35kV 40.5kV

Name: Unidade de Distribuição de Anel G3 Sem Manutenção (RMU) 33kV 35kV 40.5kV
Brand: Wenzhou Rockwill Electric Co., Ltd.
SKU: 3306
Price: 30000.00 USD
Availability: InStock

Wenzhou Rockwill Electric Co., Ltd.

17yrs 700++ staff 108000+m² US$150000000+ China

Atributos Descrição Biblioteca de Recursos de Documentação Fornecedor

Atributos-chave

Marca	ROCKWILL
Série	RMR
Tensão nominal	33/35/40.5kV
Tensão de resistência a frequência industrial	70/80/95kV
Tensão de resistência a impulso luminoso	170/185/250kV
Frequência nominal	50/60Hz

Descrição

G3 (Gás Verde para Rede) é uma alternativa sustentável ao SF6, consistindo em uma mistura de gás à base de fluoronitrila (por exemplo, 3M™ Novec™ 4710) misturada com CO₂. Fornece desempenho equivalente de isolamento e extinção de arco, reduzindo o potencial de aquecimento global em mais de 99% em comparação com o SF6. RMR-33...35...40.5 é uma unidade principal de anel de média tensão isolada com gás G3 (uma alternativa sustentável ao SF6). Tem as vantagens de estrutura compacta, totalmente fechada, totalmente isolada, longa vida útil, sem manutenção, ocupação reduzida de espaço interno, confiabilidade e baixo impacto ambiental. É adequado para várias ocasiões e atende às necessidades de diferentes usuários. Muito adequado para indústrias como subestações secundárias de pequeno e médio porte, estações de comutação, fábricas e minas, aeroportos, linhas ferroviárias, áreas residenciais, edifícios multifamiliares, rodovias, estações de metrô, construção de túneis, etc.

Principais Características & Vantagens

Isolamento Ecológico G3：99% menor PEG que o SF₆, mesmo desempenho de isolamento e extinção de arco. Atende aos padrões CIGRE e ISO 14001.
Sem Manutenção & Durável：Compartimentos de gás/fusível IP67, taxa anual de vazamento ＜0.1%. Câmara de aço inoxidável de 3mm para condições severas.

Unidade Principal de Anel Sem Manutenção G3 (RMU) 33kV 35kV 40.5kV

Estrutura Compacta：Design que economiza espaço com invólucro IP4X, ideal para subestações, edifícios e túneis.
Desempenho Confiável：Cobre 33kV/35kV/40.5kV. Alta capacidade de resistência a correntes fortes, resposta rápida a falhas.
Personalizável：Design modular, várias configurações. Produção personalizada e soluções completas disponíveis.

Descrição dos Parâmetros

Tensão nominal (kV)	33/35/40,5
Nível de isolamento
Tensão de resistência de frequência de rede de curta duração 50 Hz 1 min (kV eficaz)	70/80/95
Tensão de resistência de impulso de raio nominal 1,2/50 µs (kV pico)	170/185/250
Interruptor
Corrente nominal (A)⁽¹⁾	630/1250
Corrente de carga normal	630
Corrente de defeito à terra	120
Corrente de carregamento do cabo	50
Corrente de resistência de curto prazo (kA, eficaz/s)⁽²⁾	20/4 ou 25/3
Corrente de fechamento do interruptor de carga e do interruptor de terra (kA pico)	50/63
Circuito do transformador
Corrente nominal (A)	200
Corrente de interrupção do transformador vazio (A)	16
Chave-fusível (função F)
Corrente de interrupção de curto-circuito (kA)	20/3
Corrente de fechamento (kA pico)	50/63
Disjuntor (função V)
Corrente de interrupção de curto-circuito (kA)	20/3
Corrente de fechamento (kA pico)	50/63

(1) De acordo com os padrões IEC, esta função é recomendada para ser eficaz entre temperaturas ambientais de -25 a +40.

(2) Este é o valor esperado, e a corrente real é limitada pelo fusível.

Recursos de Segurança Pessoal

Intertravamento Antifalta：Três posições estáveis e intertravamento mecânico prevenem operações errôneas.

Maintenance-Free G3 Ring Main Unit (RMU) 33kV 35kV 40.5kV

Aterramento Confiável：Interruptor de aterramento tem capacidade de fechamento em curto-circuito; barra de aterramento atende aos padrões da rede.
Isolamento & Interrupção Integrados：Funções duplas de isolamento e desconexão.
Mecanismo de Operação Segura：Mecanismo elétrico e manual com indicador de posição; operação de aterramento bloqueada quando o interruptor está fechado.

Anti-Operação Acidental & Cadeado：Manípulo anti-falta; cadeado disponível para interruptores e botões.

Indicação Visual de Aterramento：Estado de aterramento claramente exibido no painel frontal.

Resistência ao Arco Interno：Suporta arco interno por 1s, alívio de pressão seguro, conforme IEC.

Maintenance-Free G3 Ring Main Unit (RMU) 33kV 35kV 40.5kV

Indicador de Tensão：Equipado com indicador de tensão tipo L-6 conforme IEC.

Maintenance-Free G3 Ring Main Unit (RMU) 33kV 35kV 40.5kV

Áreas de Aplicação

Redes Elétricas Urbanas：Atende à alta demanda de energia nas cidades, com isolamento rápido de falhas para reduzir o impacto de interrupções. Design compacto se encaixa em subestações urbanas, garantindo desempenho estável com isolamento G3.
Parques Industriais & Minas：Lida com cargas pesadas e comutação frequente em zonas industriais. Design selado, resistente a poeira e umidade, suporta condições rigorosas em fábricas, minas e instalações de manufatura.
Infraestrutura Crítica：Ideal para aeroportos, metrôs, hospitais e linhas ferroviárias. Fornece fornecimento ininterrupto de energia com desempenho confiável em ambientes adversos, garantindo segurança para serviços essenciais.
Projetos de Energia Renovável：Adequado para parques eólicos e solares remotos. Design de baixa manutenção minimiza as necessidades de manutenção em locais fora da rede, com manipulação eficiente de energia para fluxo de alta energia.
Redes Elétricas Rurais：Solução econômica para atualização de redes rurais. Desempenho durável em ambientes rurais rigorosos, com requisitos de manutenção baixos para reduzir custos de operação a longo prazo.

Conformidade & Padrões de Qualidade

Padrões Chineses: GB/T 11022, GB/T 3906, GB/T 3804, GB/T 1984, GB 1985
Padrões Internacionais: IEC 62271-1, IEC 62271-100, IEC 62271-200, IEC 60265-1
Padrões Ambientais: CIGRE TB 802, produção certificada ISO 14001
Inspeções de Fábrica: Teste de estanqueidade a gás, detecção de pressão de inflação, teste de descarga parcial, teste de resistência à tensão e mais

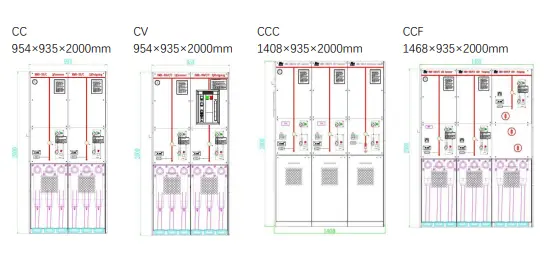

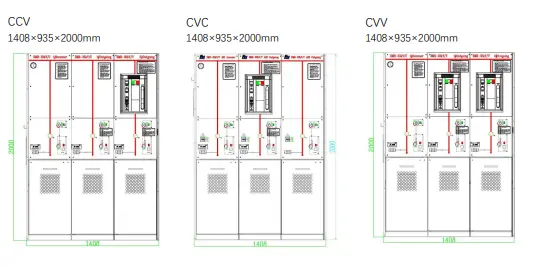

Desenho Dimensional

G3 Maintenance-Free Ring Main Unit (RMU) 33kV 35kV 40.5kV
