Disjuntor Híbrido Isolado a Gás 40.5kV até 245kV

O equipamento elétrico do tipo HGIS RHP é um novo tipo de equipamento de alta tensão. Ele mantém as vantagens do equipamento combinado GIS, como compactação, alta confiabilidade e baixas exigências de operação e manutenção, enquanto inovativamente mantém a barra de distribuição em um arranjo convencional AIS para instalação e conexão no local. Este design supera efetivamente as desvantagens associadas ao equipamento AIS tradicional, incluindo grande área ocupada, numerosos pontos de conexão e elevadas cargas de inspeção e manutenção. É adequado para sistemas de transmissão e distribuição de 40,5kV a 245kV em usinas de energia, subestações, estações ferroviárias, portos e grandes empresas industriais e mineradoras. É particularmente bem-sucedido em projetos com restrições de espaço, como subestações montanhosas e urbanas, e pode ser instalado em ambientes internos, externos ou sobre telhados.

Vantagem do Produto

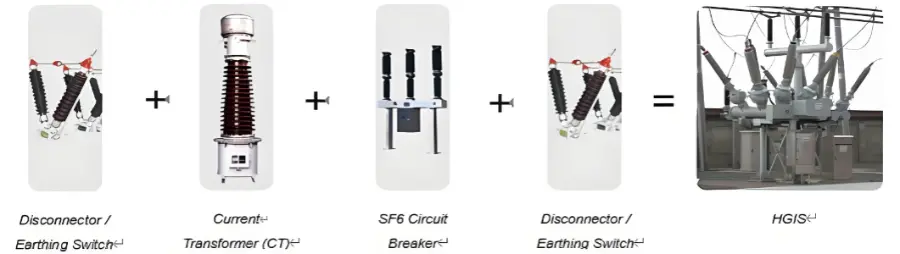

Uma unidade HGIS está equipada com um seccionador/terra de três posições em cada extremidade do disjuntor. Esta configuração forma uma unidade funcional independente e autônoma que opera sem a necessidade de quaisquer seccionadores/terra de três posições adicionais externos.

Principais parâmetros técnicos

RHP-40.5

Item	Unit	Parameters
Rated maximum voltage	kV	40.5
Rated maximum current	A	≤2000
Rated frequency	Hz	50/60
First opening pole coefficient	-	1.5
Rated short circuit breaking current	kA	31.5
Rated short-circuit duration	s	4
Rated out of step breaking current	kA	7.9
Rated peak value withstand current	kA	80
Rated 1min power frequency withstand voltage (Dry/Wet)	kV	To ground 95   Break 118
Rated lightning impulse voltage	kV	To ground 185   Break 215
Operation sequence	-	O-0.3s-CO-180s-CO
Opening time	ms	50±10
Closing time	ms	90±20
Close-open time	ms	≤100
Main circuit resistance	μΩ	≤150
Rated SF6 gas pressure (20℃ gauge pressure)	Mpa	0.5
Alarm/blocking pressure(20℃ gauge pressure)	Mpa	0.45/0.4
SF6 annual gas leakage rate	%	≤0.5
Gas moisture content	Ppm(v)	≤150
Mechanical life	times	6000

RHP-72.5

Item	Unit	Parameters
Rated maximum voltage	kV	72.5
Rated maximum current	A	≤3150
Rated frequency	Hz	50/60
First opening pole coefficient	-	1.5
Rated short circuit breaking current	kA	40
Rated short-circuit duration	s	4
Rated out of step breaking current	kA	10
Rated peak value withstand current	kA	100
Rated 1min power frequency withstand voltage (Dry/Wet)	kV	To ground 140   Break 160
Rated lightning impulse voltage	kV	To ground 325   Break 375
Operation sequence	-	O-0.3s-CO-180s-CO
Opening time	ms	32±7
Closing time	ms	85±10
Close-open time	ms	≤60
Main circuit resistance	μΩ	≤100
Rated SF6 gas pressure (20℃ gauge pressure)	Mpa	0.5
Alarm/blocking pressure(20℃ gauge pressure)	Mpa	0.55/0.5
SF6 annual gas leakage rate	%	≤0.5
Gas moisture content	Ppm(v)	≤150
Mechanical life	times	6000

RHP-145

Item	Unit	Parameters
Rated maximum voltage	kV	145
Rated maximum current	A	≤3150
Rated frequency	Hz	50/60
First opening pole coefficient	-	1.5
Rated short circuit breaking current	kA	40
Rated short-circuit duration	s	4
Rated out of step breaking current	kA	10
Rated peak value withstand current	kA	100
Rated 1min power frequency withstand voltage (Dry/Wet)	kV	To ground 275   Break 315
Rated lightning impulse voltage	kV	To ground 650   Break 750
Operation sequence	-	O-0.3s-CO-180s-CO
Opening time	ms	32±7
Closing time	ms	85±10
Close-open time	ms	≤60
Main circuit resistance	μΩ	≤100
Rated SF6 gas pressure (20℃ gauge pressure)	Mpa	0.5
Alarm/blocking pressure(20℃ gauge pressure)	Mpa	0.55/0.5
SF6 annual gas leakage rate	%	≤0.5
Gas moisture content	Ppm(v)	≤150
Mechanical life	times	6000

 RHP-170

Item	Unit	Parameters
Rated maximum voltage	kV	170
Rated maximum current	A	≤4000
Rated frequency	Hz	50/60
First opening pole coefficient	-	1.3
Rated short circuit breaking current	kA	≤50
Rated short-circuit duration	s	4
Rated out of step breaking current	kA	10
Rated peak value withstand current	kA	≤125
Rated 1min power frequency withstand voltage (Dry/Wet)	kV	To ground 325   Break 375
Rated lightning impulse voltage	kV	To ground 750   Break 850
Operation sequence	-	O-0.3s-CO-180s-CO
Opening time	ms	32±7
Closing time	ms	85±10
Close-open time	ms	≤60
Main circuit resistance	μΩ	≤100
Rated SF6 gas pressure (20℃ gauge pressure)	Mpa	0.5
Alarm/blocking pressure(20℃ gauge pressure)	Mpa	0.55/0.5
SF6 annual gas leakage rate	%	≤0.5
Gas moisture content	Ppm(v)	≤150
Mechanical life	times	6000

RHP-245

Item	Unit	Parameters
Rated maximum voltage	kV	245
Rated maximum current	A	≤5000
Rated frequency	Hz	50/60
First opening pole coefficient	-	1.3
Rated short circuit breaking current	kA	≤63
Rated short-circuit duration	s	4
Rated out of step breaking current	kA	7.9
Rated peak value withstand current	kA	≤158
Rated 1min power frequency withstand voltage (Dry/Wet)	kV	To ground 460   Break 530
Rated lightning impulse voltage	kV	To ground 1050   Break 1200
Operation sequence	-	O-0.3s-CO-180s-CO
Opening time	ms	50±10
Closing time	ms	90±20
Close-open time	ms	≤100
Main circuit resistance	μΩ	≤150
Rated SF6 gas pressure (20℃ gauge pressure)	Mpa	0.5
Alarm/blocking pressure(20℃ gauge pressure)	Mpa	0.45/0.4
SF6 annual gas leakage rate	%	≤0.5
Gas moisture content	Ppm(v)	≤150
Mechanical life	times	6000

Condições Normais de Serviço

Item	Unidade	Parâmetro
Altitude	m	<1000*
Temperatura Ambiente	°C	-40 a +40**
Diferença Máxima Diária de Temperatura	°C	30
Umidade Relativa Máxima	%	100





Nota :

• Para instalações em altitudes superiores a 1000 metros, o fabricante deve ser consultado durante o processo de encomenda para implementar as medidas necessárias de reforço da isolamento.
• Quando operando em regiões com temperaturas ambiente de -40°C, devem ser tomadas medidas para prevenir a liquefação do gás SF6.

Classificação de Proteção contra Ingresso (IP) & Classe de Severidade de Poluição: O HGIS é projetado com uma classificação de proteção IP54 e é adequado para um ambiente poluído de Classe IV.

Tipo de Construção: O HGIS possui uma construção trifásica, com tanques segregados.

Diagrama de Dimensões

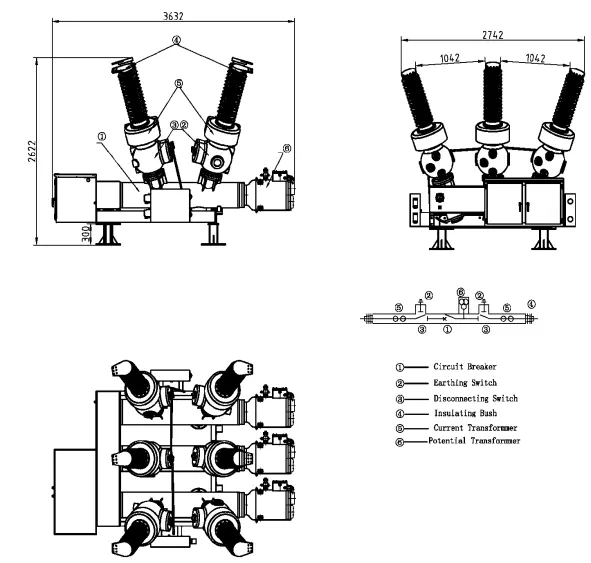

RHP-40.5

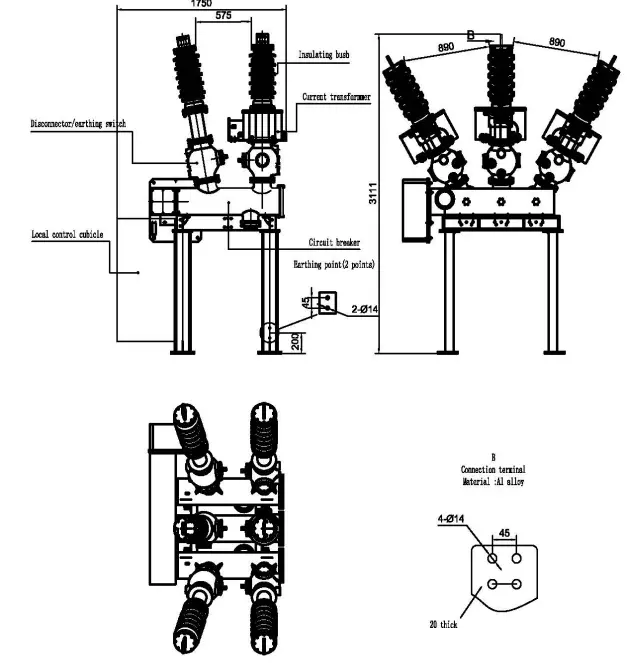

RHP-72.5
