| Marca | ROCKWILL |
| Número do Modelo | Recuperador automático de circuito a vácuo para exteriores MV 15kV |
| Tensão nominal | 15kV |
| Corrente nominal | 630A |
| corrente de corte de curto-circuito nominal | 16kA |
| Tensão de resistência a frequência industrial | 45kV/min |
| Tensão nominal de resistência a surto atmosférico | 120kV |
| Fechamento manual | No |
| Série | RCW |
Descrição：
A série RCW de reclosers automáticos pode ser utilizada em linhas aéreas de distribuição, bem como em aplicações de subestações de distribuição para todas as classes de tensão de 11kV até 38kV, em sistemas de energia de 50/60Hz. A corrente nominal pode atingir 1250A. A série RCW de reclosers automáticos integra as funções de controle, proteção, medição, comunicação, detecção de falhas e monitorização online do fechamento ou abertura. O recloser a vácuo da série RCW é principalmente combinado com terminal de integração, transformador de corrente, atuador de ímã permanente e o controlador do recloser.
Características：
Grades opcionais disponíveis na faixa de corrente nominal
Com proteção relé e lógica opcionais para seleção do usuário
Com protocolos de comunicação e portas I/O opcionais para escolha do usuário
Software PC para teste, configuração, programação e atualizações do controlador
Parâmetros：
Rated maximum voltage |
15KV |
|
Rated maximum current |
400A |
|
Rated frequency |
50Hz |
|
Rated short circuit breaking current |
12.5KA |
|
Rated peak value withstand current |
31.5KA |
|
Rated 1min power frequencywithstand voltage（Three-phase Epoxy resin pole） |
45KV |
|
Rated lightning impulse voltage（Three-phase Epoxy resin pole） |
120KV |
|
Operation sequence |
C-0.5-CO-2-CO-5-CO（Magnetic actuator） |
|
Mechanical life |
n:30000（Magnetic actuator） |
|
Power supply and operating voltage |
110/220V( Customized) |
|
Ratio of current transformer |
400/1A( Customized) |
|
Number of voltage sensors（Three-phase Epoxy resin pole） |
≤6 |
|
Opening time |
≤30ms（Magnetic actuator） |
|
Closing time |
≤40ms（Magnetic actuator） |
|
Minimum creepage distance |
31，level4（mm/kv） |
|
Minimum distance between phases |
360mm |
|
Potential transformer |
110/220V( Customized) |
|
Cable length |
6,8,12m( Customized) |
|
Cable clamp（Three-phase Epoxy resin pole） |
4-hole NEMA |
|
Lightning arrester |
≤6 |
|
Mounting type |
Single / double column |
|
With optional relay protection& logics for user choice |
Instantaneous over-current protection |
|
Timing over-current protection |
||
Negative sequence over-current protection |
||
Directional over-current protection(*) |
||
Over-voltage protection./Under voltage protection |
||
Programable protection relay curves total 10 nos ANSI/IEC curves |
||
Cold load pickup protection TCC +Hot line tag |
||
Earth protection EF/SEF +Zone Sequence Co-ordination |
||
More relay functions can be customized |
||
With optional communication protocols & I/O port for user choice |
RS-232 and RS-485 ports supporting |
|
DNP3.0 communication protocol support(*) |
||
Modbus communication protocol is optional(*) |
||
IEC 60870-5-101 communication protocol support |
||
IEC 60870-5-104 communication protocol support.(*) |
||
The recloser can communicate through GPRS(Or GSM) modem with English or Specified language (*) |
||
With optional functions for use |
Rated currents, System phase current. |
|
Rated voltages, System phase voltage& secondary low voltage power supply voltage. Frequency, power(kWh), reactive power(kV arh), power factor |
||
With optional reclosing interval for user pre-program |
Reclosing times setting support |
|
Dead time setting support |
||
With events recording function |
SOE 10000 operations record |
|
Fault record and normal operation record |
||
Note: (*) mean should customized by manufacturer if needed |
||
Requisito ambiental：
Temperatura máxima: |
+40℃ |
Temperatura mínima: |
-30℃ |
Humidade média mensal: |
95% |
Humidade: |
90% |
Acima do nível do mar: |
2500m ou mais alto |
Ar ambiente não aparentemente poluído por gases e vapores corrosivos e inflamáveis |
|

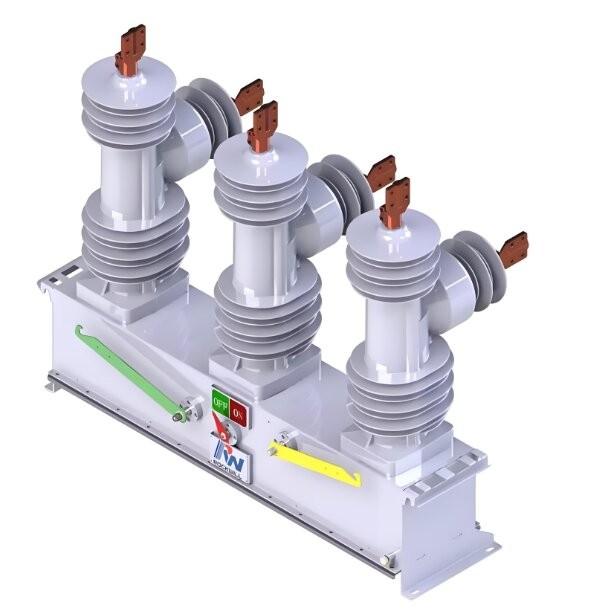

Demonstração do produto：
Sim. A configuração RCWP oferece uma opção otimizada em termos de custo dentro da família RCW+. Inclui sensores duplos (tensão + corrente), controlador topo de linha e 30.000 operações mecânicas com mecanismo de operação de ímã permanente acionando acoplamento trifásico.
Para alcançar um ponto de preço mais acessível, as seguintes opções de downgrade estão disponíveis:
Isso permite que os clientes comecem com uma plataforma base compatível e confiável, pagando apenas pelos recursos de que realmente precisam.
Sim. A Rockwill apoia a série RCW com uma das garantias mais abrangentes da indústria de religadores:
Sim. A Rockwill oferece um programa abrangente de OEM/ODM para a série RCW de religadores. No entanto, somos muito seletivos na escolha de parceiros — buscamos especificamente fabricantes e parceiros locais com fortes capacidades técnicas, sólida formação em engenharia e capacidade de serviço local. Nosso objetivo é estabelecer parcerias com entidades que não apenas distribuam, mas também possam fornecer suporte técnico local para promover nossa tecnologia avançada.
