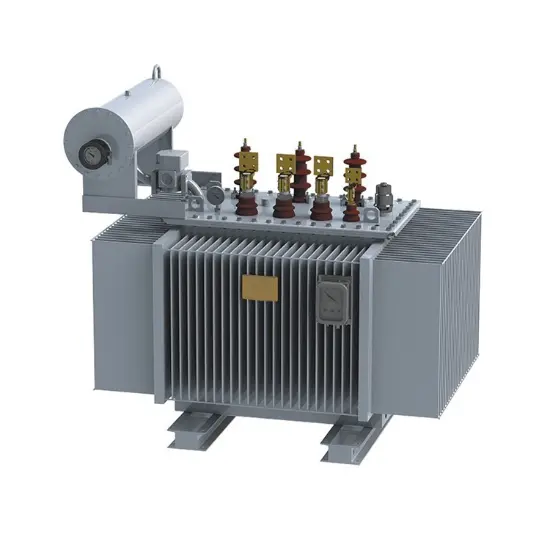

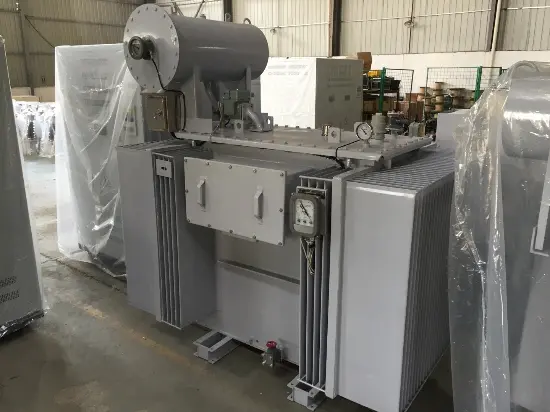

1000 кВА 11 кВ трехфазный масляный распределительный трансформатор
Ключевые атрибуты
| Бренд | Vziman |
| Номер модели | 1000 кВА 11 кВ трехфазный масляный распределительный трансформатор |
| номинальное напряжение | 11kV |
| Номинальная мощность | 1000kVA |
| Серия | S |
Описания продуктов от поставщика
Описание:
Масляный трансформатор, используем специальные методы расчета и проверки нашей компании, чтобы обеспечить производительность продукции. Превосходное технологическое оборудование, тщательный выбор материалов и эффективное производство делают трансформатор компактным, легким, с низкими потерями, низким частичным разрядом и низким уровнем шума.
Продукция стабильна, надежна, экономична и экологична. Может применяться в различных местах, таких как электростанции, подстанции, крупные промышленные, горнодобывающие и нефтеперерабатывающие предприятия и так далее.
Характеристики:
Сверхнизкие потери при холостом ходе.
Экономия энергии и высокая эффективность потребления мощности.
Обмотка из медного провода, высокая устойчивость к короткому замыканию.
Соединение обмоток Dyn11 снижает влияние гармонических колебаний.
Полностью герметичная конструкция для бесперебойной работы без обслуживания.
Медленное старение изоляции и длительный срок службы.
Параметры:
Oil-immersed distribution transformer three-phase |
|
Model NO. |
S-1000-11 |
Product classification |
Distribution transformer |
Rated capacity |
1000kVA |
Primary voltage |
11kV |
Secondary voltage |
0.4kV |
Number of phase |
3 |
Number of winding |
2 |
Rated frequency |
50Hz |
Tap changer |
OCTC |
Tap range |
±2×2.5% |
Vector group |
Dyn11 |
Cooling system |
ONAN |
No-load loss |
1950+10% |
Load loss |
9500+10% |
Standard |
IEC60076 |
Impedance |
4% |
Basic insulation level |
75/28KV |
Winding material ( H.V & L.V) |
Copper |
The way the bushing appears |
Porcelain |
Power frequency withstand voltage |
—— |
Lightning impulse |
—— |
The temperature rise—Winding |
55k |
The temperature rise --Top oil |
65k |
Tank color |
—— |
Creepage distance |
—— |
Environmental requirement |
—— |
Transformer structure |
—— |
Внешние размеры:
Размер |
1980мм×1520мм×1885мм |
Вес |
1585КГ |
Требования к окружающей среде:
Макс. температура окружающей среды |
|
Высота над уровнем моря |
Продукт:
Что такое потери холостого хода?
Потери холостого хода, также известные как железные потери или потери холостого хода в железе, относятся к электрической энергии, потребляемой трансформатором в состоянии холостого хода (то есть, вторичная обмотка разомкнута и нет нагрузочного тока). Эта часть потерь в основном происходит в железном сердечнике трансформатора и является неизбежной частью потерь энергии при его работе. Понимание потерь холостого хода имеет большое значение для оценки эффективности трансформатора и выбора подходящего. Ниже приведено подробное объяснение потерь холостого хода:
1. Определение
Потери холостого хода относятся к потерям, возникающим в железном сердечнике, когда трансформатор находится в состоянии холостого хода, то есть, когда вторичная обмотка разомкнута, а первичная обмотка все еще подключена к источнику питания. Эти потери в основном состоят из следующих двух частей:
Потери на гистерезис: Потери, вызванные эффектом гистерезиса материала железного сердечника.
Потери на вихревые токи: Потери, вызванные вихревыми токами в железном сердечнике.
