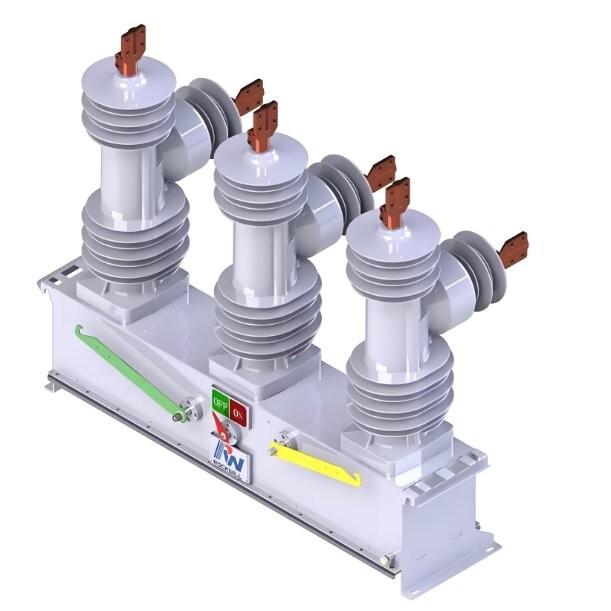

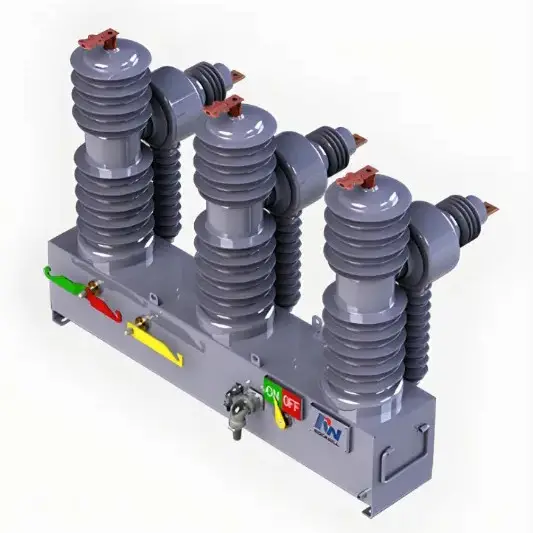

38kV MV 야외 진공 자동 회로 재개폐기

설명：

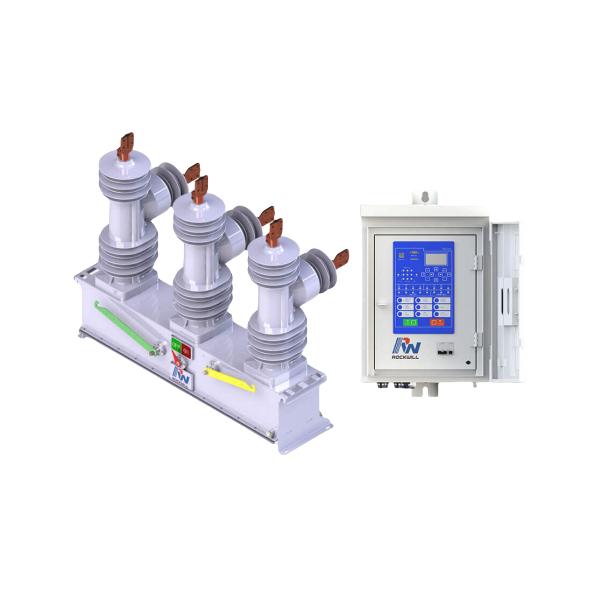

RCW 시리즈 자동 회로 재개폐기는 11kV부터 38kV까지의 모든 전압 클래스에서 50/60Hz 전력 시스템을 사용하는 상공 배전선 및 배전소 응용 분야에서 사용할 수 있습니다. 이 제품의 정격 전류는 1250A에 도달할 수 있습니다. RCW 시리즈 자동 회로 재개폐기는 제어, 보호, 측정, 통신, 고장 감지, 폐쇄 또는 개방 상태의 온라인 모니터링 기능을 통합하고 있습니다. RCW 시리즈 진공 재개폐기는 주로 통합 단말기, 전류 변환기, 영구자석 작동기 및 재개폐기 컨트롤러와 결합됩니다.

특징：

• 정격 전류 범위에서 선택 가능한 등급이 있습니다.

• 사용자가 선택할 수 있는 옵션 릴레이 보호 및 논리가 있습니다.

• 사용자가 선택할 수 있는 통신 프로토콜 및 I/O 포트가 있습니다.

• 컨트롤러 테스트, 설정, 프로그래밍, 업데이트를 위한 PC 소프트웨어가 있습니다.

매개변수:

환경 요구사항:

제품 소개:

외부 진공 재개폐기의 기계적 고장은 무엇인가요?

운영 메커니즘 고장：

스프링 운영 메커니즘：

• 스프링 피로: 스프링 피로는 일반적인 문제입니다. 스프링이 오랜 시간 압축 상태에 있거나 자주 작동되면 탄성력이 저하되어 폐쇄 속도가 느려지거나 폐쇄 위치가 부정확해질 수 있습니다. 또한, 스프링 운영 메커니즘의 기계적 전송 구성 요소, 예를 들어 연결 막대와 토글암은 마모, 변형 또는 고착될 수 있어 폐쇄 및 개방 작업의 정확성과 신뢰성을 저하시킵니다.

영구자석 운영 메커니즘：

• 자석 탈자화: 영구자석 운영 메커니즘에서는 영구자석의 탈자화가 잠재적인 고장입니다. 고온 환경, 강한 진동 또는 장시간 고전류 노출은 영구자석의 자기 특성을 약화시켜 운영 메커니즘의 성능에 영향을 줄 수 있습니다. 또한, 영구자석 운영 메커니즘의 제어 회로에서 발생하는 고장, 예를 들어 캐패시터 노화나 전자 부품 고장은 비정상적인 개폐 작업으로 이어질 수 있습니다.

전송 구성 요소 고장：

• 느슨하거나 분리된 연결 막대: 외부 진공 재개폐기에서는 진동, 부식 또는 기타 요인으로 인해 전송 연결 막대가 시간이 지남에 따라 느슨해지거나 분리될 수 있습니다. 이는 개폐 동작이 제대로 전달되지 않아 재개폐기가 정상적으로 작동하지 못하게 만들 수 있습니다.

• 피벗 핀의 마모 또는 파손: 피벗 핀은 회전 중에 마모될 수 있습니다. 심각한 마모는 전송 구성 요소 간의 클리어런스를 증가시켜 개폐 동작의 정밀도에 영향을 줄 수 있습니다. 피벗 핀이 파손되면 재개폐기의 전송 체인을 직접 중단하여 개폐 동작을 수행할 수 없게 됩니다.
