| ब्रांड | Xinyouxiang |
| मॉडल नंबर | SS2 संचालन तंत्र संयुक्त उपकरणों के लिए |
| मोटर वोल्टेज | 48V |
| श्रृंखला | SS2 |

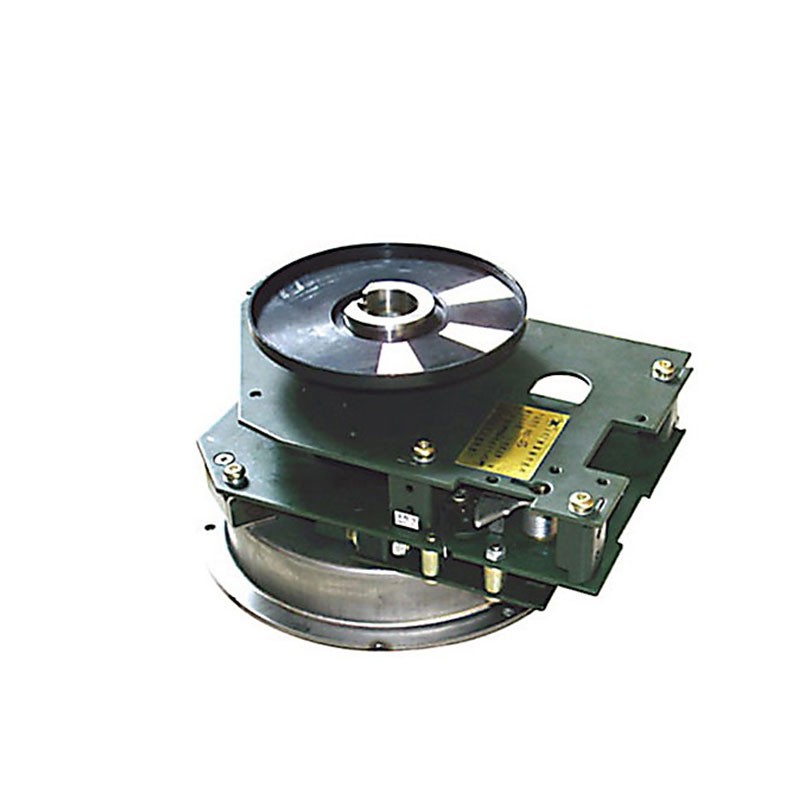

SS2-DS डबल स्प्रिंग संचालन तंत्र FLRN36B(48)-12D/T100-31.5 आंतरिक AC उच्च वोल्टेज SF6 लोड स्विच-फ्यूज संयुक्त विद्युत उपकरण का संचालन तंत्र है। यह XGN15-12 स्थिर AC मेटल एनक्लोज्ड कैबिनेट के लिए उपयुक्त है, और यह पूर्ण संचालन मॉडल के तहत विद्युत उपकरण की सुरक्षा को सुनिश्चित कर सकता है।
संचालन निर्देश
SS2-口D एकल स्प्रिंग संचालन तंत्र के समान कार्यों के अलावा, डबल स्प्रिंग संचालन तंत्र फ्यूज ट्रिपिंग तंत्र को जोड़ता है, जो फ्यूज टूटने पर लोड स्विच को खोलने का कारण बनता है।
ध्यान दें: यदि फ्यूज टूटने के लिए एक ही फ्यूज ट्यूब बदल रहे हैं, तो कृपया संचालन हैंडल को संचालन तंत्र के संचालन छेद में डालें, वामावर्त घूमाएं, इससे संचालन तंत्र का प्रसार छोटे बल से रिसेट हो जाएगा, और फिर, कैबिनेट के संचालन प्रक्रिया द्वारा संचालन करें।
क्रमांक |
प्रोग्राम का नाम |
इकाई |
मान |
1 |
निर्धारित वोल्टेज (मोटर) |
V |
DC220V/、110V、 48V. 24V |
2 |
विद्युत संचालन (ऊर्जा संचित) समय |
S |
≤10 |
3 |
औसत बंद करने की गति (शरीर के साथ) |
m/s |
4.5+1.5 |
4 |
औसत खोलने की गति (शरीर के साथ) |
m/s |
4.5+1.5 |
5 |
मैनुअल संचालन का अधिकतम टोक़ |
N.m |
≤130 |
6 |
रिलीज़ सक्रिय करने का अधिकतम समय |
ms |
50-60 |
7 |
रिलीज़ को मारने की शक्ति |
J |
2-5 |
8 |
लोड स्विच का मैकेनिज़्म टोलरेंस |
बार |
5000 |
9 |
ग्राउंडिंग स्विच का मैकेनिज़्म टोलरेंस |
बार |
5000 |
10 |
उपकरण इंस्टॉलेशन का अधिकतम आयाम |
m |
2000 |
11 |
अधिकतम तापमान |
°C |
40 |
12 |
निम्नतम तापमान |
°C |
-25 |
