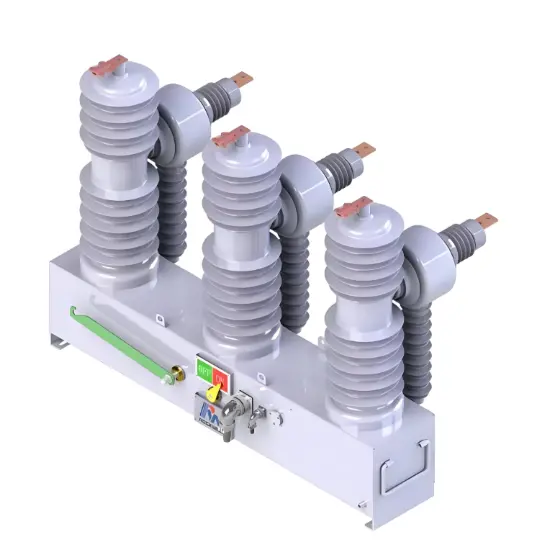

15kV/1250A MV आउटडोर वैक्यूम ऑटो सर्किट रिक्लोजर

विवरण：

RCW श्रृंखला स्वचालित सर्किट रिक्लोजर को ओवरहेड वितरण लाइनों और वितरण सबस्टेशन एप्लिकेशन में 11kV से 38kV तक सभी वोल्टेज वर्गों के लिए 50/60Hz पावर सिस्टम पर उपयोग किया जा सकता है। और इसका रेटेड करंट 1250A तक पहुंच सकता है। RCW श्रृंखला स्वचालित सर्किट रिक्लोजर नियंत्रण, सुरक्षा, माप, संचार, दोष निर्णय, क्लोजिंग या ओपनिंग की ऑनलाइन मॉनिटरिंग की क्षमताओं को एकीकृत करता है। RCW श्रृंखला वैक्यूम रिक्लोजर मुख्य रूप से एकीकृत टर्मिनल, धारा ट्रांसफॉर्मर, स्थायी चुंबकीय अधिनायक और इसके रिक्लोजर नियंत्रक के साथ जुड़ा होता है।

विशेषताएं：

• रेटेड करंट रेंज में विकल्पीय ग्रेड्स उपलब्ध हैं।

• उपयोगकर्ता के चयन के लिए विकल्पीय रिले सुरक्षा और तारिका के साथ।

• उपयोगकर्ताओं के लिए चुनने के लिए विकल्पीय संचार प्रोटोकॉल और I/O पोर्ट्स के साथ।

• नियंत्रक की परीक्षण, सेटअप, प्रोग्रामिंग, अपडेट के लिए PC सॉफ्टवेयर।

पैरामीटर

पर्यावरणीय आवश्यकता：

उत्पाद प्रदर्शन：

आउटडोर वैक्यूम रिक्लोजर की वैक्यूम आर्क शमन दोष और इसका समाधान क्या है?

वैक्यूम आर्क शमन चेम्बर दोष：

• वैक्यूम स्तर में कमी: यह वैक्यूम आर्क शमन चेम्बर का एक सामान्य मुद्दा है। वैक्यूम आर्क शमन चेम्बर आर्क शमन के लिए एक उच्च-वैक्यूम वातावरण पर निर्भर करता है। यदि वैक्यूम स्तर कम हो जाता है, तो इसकी इन्सुलेशन प्रदर्शन और आर्क-शमन क्षमता में लगभग विफलता आ जाती है। वैक्यूम स्तर में कमी के कारणों में गुणवत्ता की खराबी, जैसे अपरिपक्व या क्षतिग्रस्त सीलिंग सामग्री, या निर्माण प्रक्रिया के दौरान मौजूद छोटे रिसाव शामिल हो सकते हैं। जब वैक्यूम स्तर एक निर्दिष्ट सीमा तक गिर जाता है, तो धारा रोकने के दौरान आर्क शमन अधूरा हो सकता है, जिससे आर्क का पुनर्जीवन और बाद में लाइन दोष हो सकता है।

• संपर्क ध्वस्त होना: अक्सर खोलने और बंद करने के दौरान, वैक्यूम आर्क शमन चेम्बर के संपर्क आर्क नुकसान के कारण ध्वस्त हो सकते हैं। संपर्क ध्वस्त होने से संपर्क प्रतिरोध बढ़ जाता है, जो नॉर्मल धारा के गुजरने पर संपर्कों के गंभीर गर्मी का कारण बन सकता है, जिससे उपकरण के सामान्य संचालन पर प्रभाव पड़ सकता है। इसके अलावा, दोष धारा रोकने के दौरान, संपर्क उच्च धारा को संभालने में असमर्थ हो सकते हैं, जिससे संपर्क वेल्डिंग या धारा रोकने में असफलता हो सकती है।

वैक्यूम आर्क शमन चेम्बर दोषों के समाधान：

वैक्यूम स्तर की कमी：

• वैक्यूम स्तर का निरीक्षण: विशेष वैक्यूम स्तर निरीक्षण उपकरण, जैसे वैक्यूम स्तर टेस्टर, का उपयोग करके वैक्यूम आर्क शमन चेम्बर के वैक्यूम स्तर का नियमित रूप से जाँच करें। जब वैक्यूम स्तर निर्दिष्ट मान से नीचे पाया जाता है, तो वैक्यूम आर्क शमन चेम्बर को तुरंत बदल दें।

• सील बदलें: यदि आप संदेह करते हैं कि गुणवत्ता की खराबी वैक्यूम स्तर में कमी का कारण है, तो सीलों की जाँच करें और उन्हें बदलें। सील बदलते समय, याद रखें कि आप उच्च गुणवत्ता वाली, संगत सीलिंग सामग्री का उपयोग करें और सही इंस्टॉलेशन प्रक्रिया का पालन करें ताकि आगे का रिसाव रोका जा सके।

संपर्क ध्वस्त होना：

• नियमित जाँच: दृश्य विंडो के माध्यम से या उपकरण को विघटित करके संपर्कों की ध्वस्त होने की स्थिति का नियमित रूप से निरीक्षण करें। ध्वस्त होने की डिग्री के आधार पर, यदि ध्वस्त होने की सीमा से अधिक हो, तो संपर्कों को तुरंत बदल दें।

• संचालन पैरामीटर्स का संचालन: संपर्क ध्वस्त होने के कारणों का विश्लेषण करें, जैसे कि यह अक्सर संचालन या अतिरिक्त संचालन धारा के कारण है या नहीं। यदि मुद्दा अक्सर संचालन है, तो रिक्लोजर की रिक्लोजिंग रणनीति को अनुकूलित करें ताकि अनावश्यक खोलने और बंद करने के संचालन को कम किया जा सके। यदि मुद्दा अतिरिक्त संचालन धारा है, तो लाइन लोड स्थितियों की जाँच करें, संरक्षण सेटिंग्स को समायोजित करें और संपर्कों को अतिरिक्त धारा के प्रभाव से बचाएं।
