| Marque | Schneider |
| Numéro de modèle | Disjoncteur à vide 24 kV la prochaine génération de disjoncteur MV numérique IEE-Business HVX |
| tension nominale | 24kV |
| Série | PacT Series EvoPacT HVX |
Vue d'ensemble
EvoPacT HVX est une gamme de disjoncteurs à vide (VCB), conçus pour les réseaux 24 kV, avec des capacités de court-circuit allant jusqu'à 31,5 kA et des courants nominaux variant de 630 A à 2500 A. Il est conçu pour être utilisé dans les tableaux de distribution moyenne tension afin de connecter les consommateurs principaux de distribution d'énergie au réseau électrique. Les disjoncteurs numériques EvoPacT HVX sont conçus avec plus de 45 ans d'expérience en moyenne tension et fabriqués avec des composants de première classe internes pour une durée de vie opérationnelle plus longue. Avec des fonctionnalités innovantes, EvoPacT HVX utilise des caractéristiques numériques pour aider à atténuer les risques pour les installations et les personnes qui y travaillent.

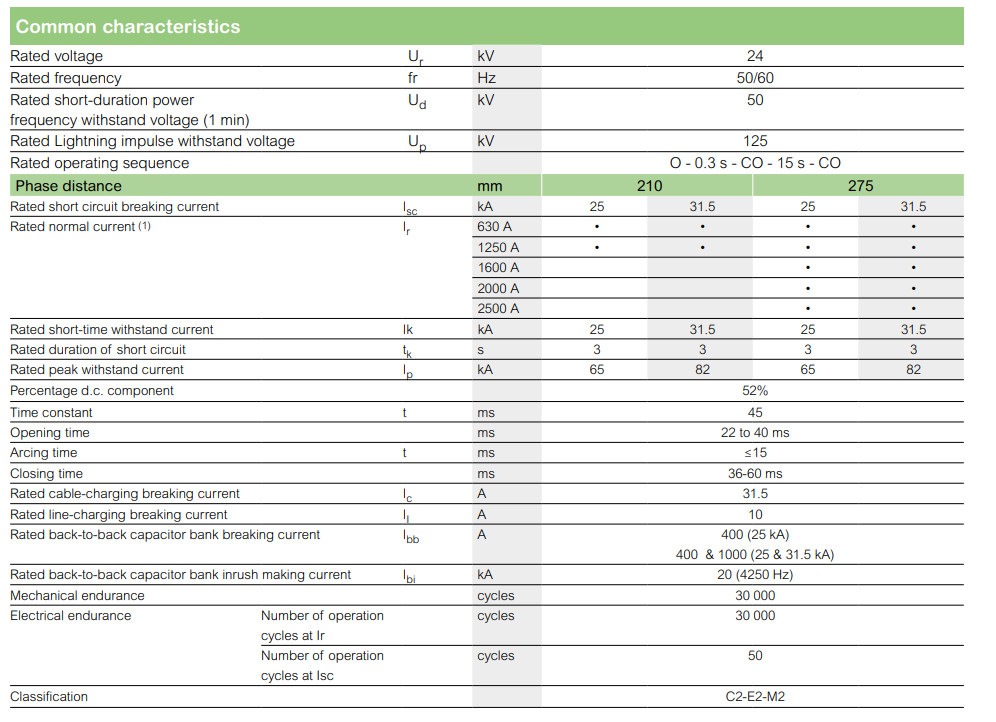

Caractéristiques générales
Selon IEC 62271-100:2021
Caractéristiques électriques principales :

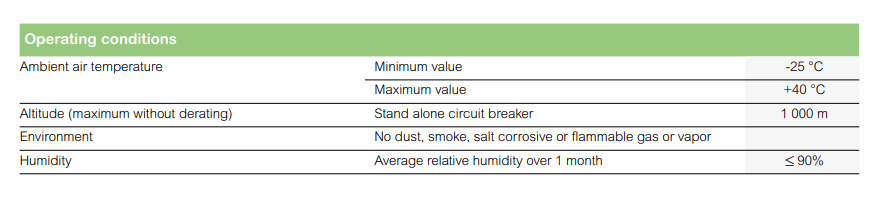

Conditions de fonctionnement
Selon IEC 62271-100:2021
Caractéristiques électriques principales :
Autres conditions de service
Si le disjoncteur est utilisé au-delà des conditions normales de service, il subit un vieillissement accéléré. Le disjoncteur ne peut être utilisé que dans des conditions autres que les conditions normales de service avec l'autorisation écrite expresse de Schneider Electric.

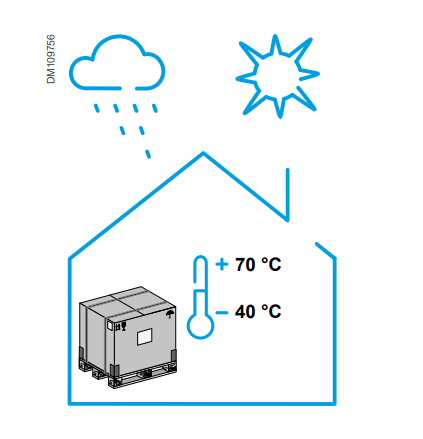

Stockage
Pour préserver toutes les caractéristiques de l'appareil lorsqu'il est stocké pendant de longues périodes, nous recommandons de le stocker dans son emballage d'origine, dans des conditions sèches et à l'abri du soleil et de la pluie, à une température comprise entre -40 °C et +70 °C. La période maximale de stockage est de 12 mois.
Si l'appareil a été stocké :

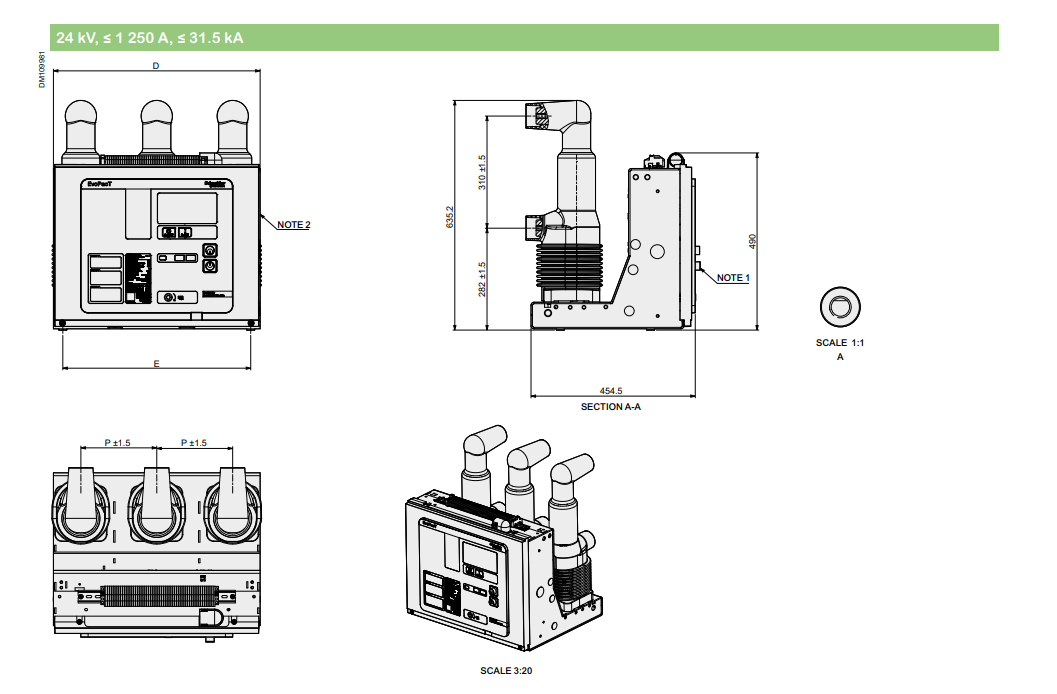

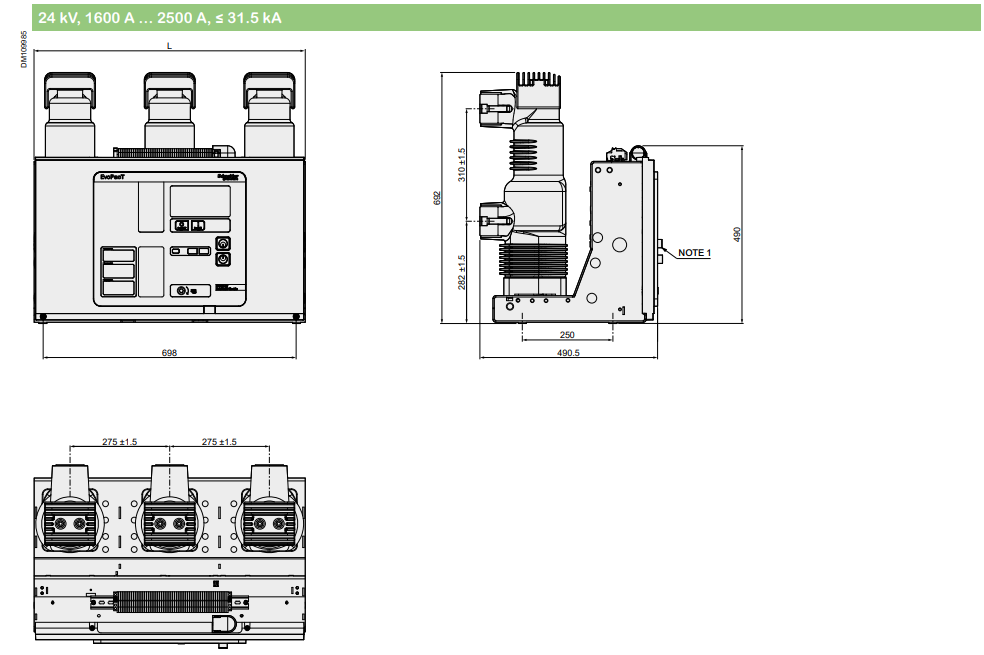

Dimensions du disjoncteur fixe

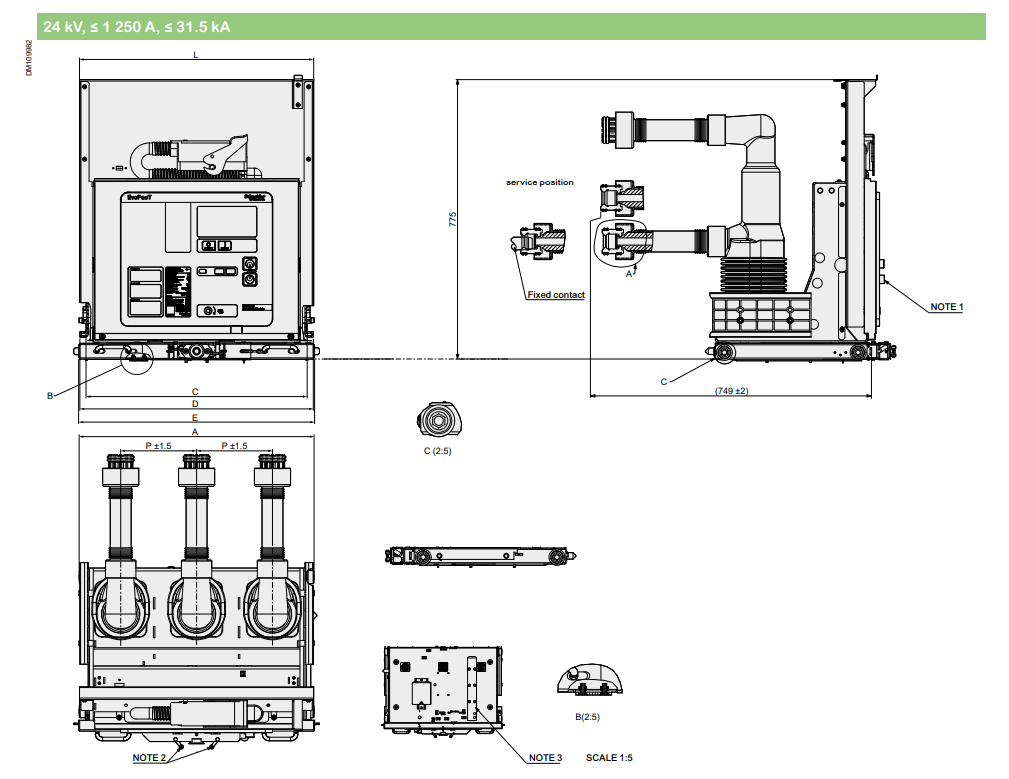

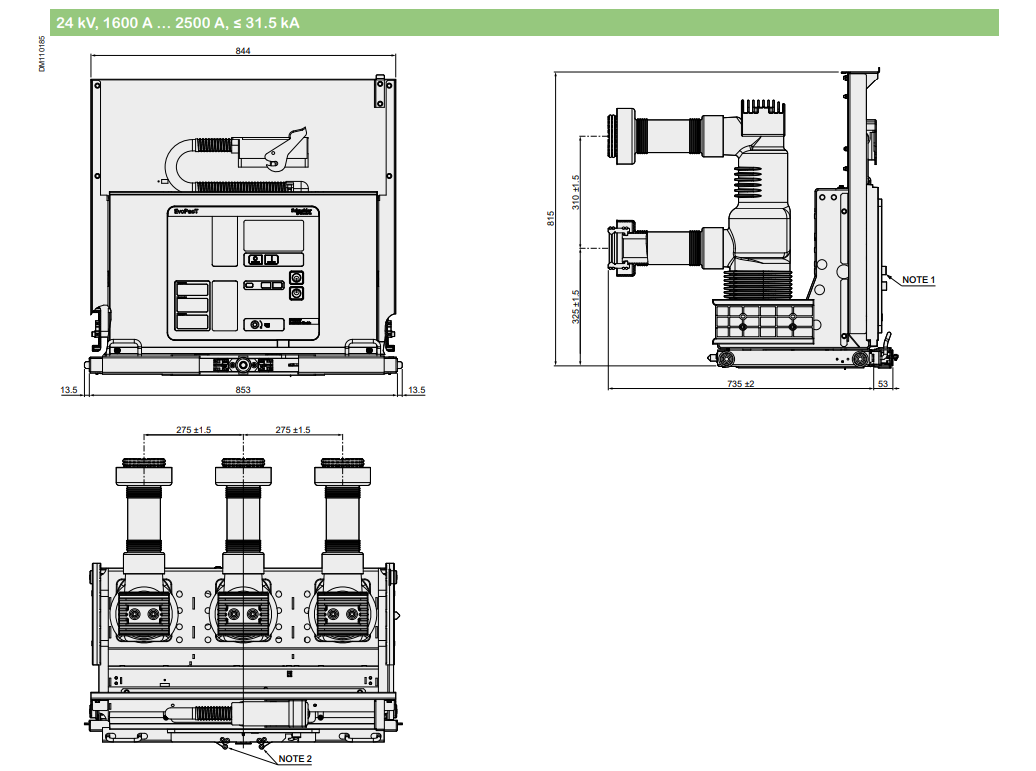

Dimensions du disjoncteur amovible

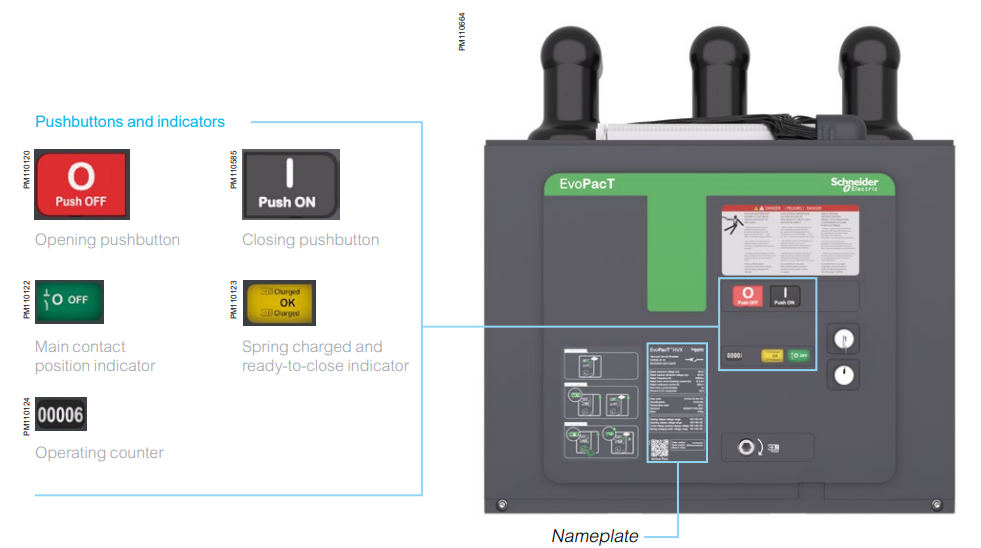

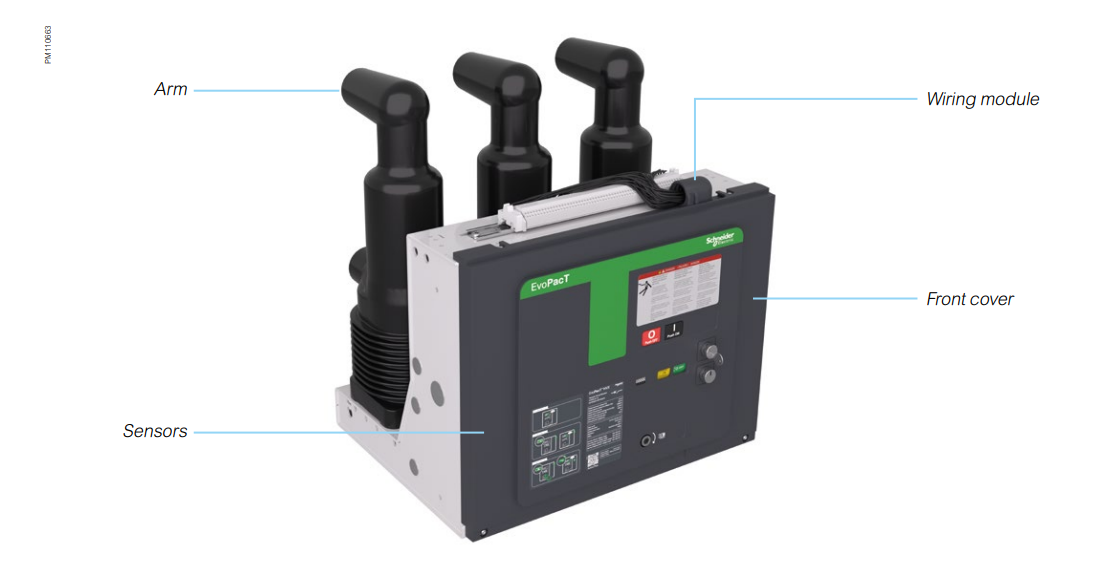

Description des modules
Connexion
