Txertatuko Trasformadoreentzako Zatiakoa Desgarkiaren Kontrolaren eta Lineako Monitorizazio Teknologiaren Azterketa Handia

Eremua: Ekoizpena

10Year<

China

1. Sarrera: Ez-osoia - Egurra Insulazioaren "Ikusezina Hirigarrilea"

Egurrako transformatorietarako, batez ere, Resina Likatua (CR) teknologia erabiltzen dutenetarako, Ez-osoia (PD) aldiz, haien zainduko denbora markera nagusia da. Oil-immerseitako transformatorioetatik alderatuz, egurrako unitateen insulazioak PD gertatzen denean (adibidez, zuhaitza desagertze-lerroak), ezin dira berreskuratu oliu iragarpen edo ordezkaritzaren bidez. PD 10pCtik (edo 5pC) behera kontrolatzea ez da soilik estandarra, baizik eta 30 urteko segurtasun-funtzioaren oinarria ere.

2. PDren Mikroskopiko Mekanismoak eta Fisiko Defektuak

29 urteko teknika ikuskapenera, egurrako transformatorietan PD hiru motatako fisiko defektuetatik hasi ohi da:

Barne-bolaketa: Epoxy resinaren kurtze-prozesuan, exotermikoki ez-berdintsuak edo vakuum arrazoiengatik, landare txikiak gorputzeko barruan ger daitezke. Aire-zatien erlatiboa dielektrikoa ( $ε_{r} \approx 1.0$ ) resinaren ( $ε_{r} \approx 3.5 \sim 4.5$ ) azpitik askoz handiagoa da, bolaketen inguruko elektrikoa indarraren intensitatea geroztik, ionizazio-desagertzea lehenetsi.
Hondarrezko Materialak: Metal mikro-hondarrezko materialak edo fibra hondarrezko materialak elektrikoa distorsioa sortzen dute, "puntual desagertze" efektuak sortuz.
Erlazio Iturburuen Zerbitzoko Arrakala: Resina eta kobre/alu-minio konduktoreen arteko edo insulazio sustentatzeko arteko termiko hedapen koefizienteen desberdintasuna, carga-zikloetan, erlazio iturburu-kortutasunei eragina ematen dio, eta zerbitzoko arrakalak eta mikro-zorrotzak sortzen ditu, desagertze bide berriak formatzen dituena.

3. Elektrikoa Optimizazioa eta Babesteko Teknologia

PD murrizteko metodo nagusia elektrikoa banaketa hobetzeko eta elektrikoa pikeak kendu:

Elektrostatikoa Babesteko Diseinua: Instalatu altu-voltaje eta behe-voltaje landareen amaieran eta tap lead-en babesteko zirkuluak.
Biribilizazioa eta Fillet Optimitzazioa: Metal sustentatu guztiak eta busbar konexioak R-angle prozesamendu estandarrak jarraitu behar dituzte. Txikiak diren burrak 10kV edo 35kV voltajeetan PD iturri jarraian bihurtu daitezke.
Insulazio Distantzien Berrepetziotasuna: Altu mailako edo poltsu inguruneetan, aire gaineko flashover distantzia software modelizazioaren bidez kalkulatu behar da, 15%-20% segurtasun margina eserita.

4. Likatze Prozesuan Nukleoa Kontrolatzeko Parametroak

Altu egurrako transformatoriak "egiten" dira, ez "diseinatuta."

Vakuum Kontrola: Dinamikoki $10 \sim 20 Pa$ mantentzea beharrezkoa da. Vakuum gutxienez gero bolaketen jatorrizkoak geratzen dira; oso handia baldin bada, resinaren aktibo diluentzia gainbatu egingo du, mekanikoki ondoa garrantzitsu izango da.

Bigarren Degassing: Fillers eta resinaren mischeratzean, luzera-denbora ziklikoa egitea beharrezkoa da, trazak soltasun gasak osorik kendu ditu.

Gradiente Kurentzak: Estrictu "baxuko tenperatura pre-kurtze + ertako tenperatura kurtze + altu tenperatura post-baking" tenperatura kurba bete behar da, barneko stressa arinak eman eta une baterako kurtze-murrizketak sortutako zorrotzak saihesteko.

5. PD Monitorizazio Teknologiak Konparatzea eta Evoluzioa

Sarea digitalizatzeko eskerrak, PD monitorizazioa laborategi-orokorrak online monitorizazioa aldatu dira:

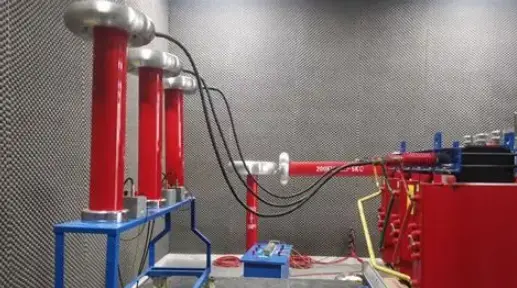

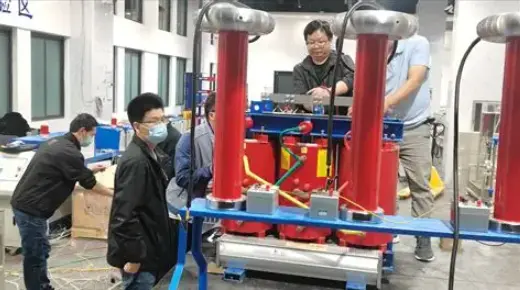

Impulsoaren Intentsibitatea (IEC 60270): Estandar metodoa, handiak sentibilitatea dituena, baina oso zaharkitzailea da tokiko elektromagnetikoko soraldun soinuak eragiten ditu.

Ultra-altu Hezkuntza (UHF) Metodoa: $300 MHz \sim 1500 MHz$ tarteko maiztasunak monitorizatzen ditu, antzerrizko interferentziako gaitasun ona eskaintzen du. Barne eskuharrerako impulsuak identifikatzeko moduan efektiboa da eta oso egokia da herriko iturrietan, elektrizitate magnetikoaren ingurune konplexuak dituenen artean.

Ultrasoinuaren Detekzioa: Eskuhatu fisiko puntual batzuk lokatzeko tresna laguntzaile gisa erabiltzen da (adibidez, soltsatutako birak edo kanpoaldeko gainazal-eskuharrak).

6. Espertuaren Ikuspegiak: Tendencia Analisiaren Balio Absolutua Gainditu

Errealitateko mantentzean, PD proba bakarreko balio absolutuak garrantzitsua dela ere, denbora luzean PD bolumenaren tendencia analisiak hobeto aurreikusteko balio du.

PD bolumena sei hilabetean eksponantzialki igotzen bada, isolamendu sistemaren deteriorazio fisiko handia adierazten du, oraindik balio unekoak kualifikatutako tartean dagoen ere.

PRPD (Fasean Zehaztutako Zati Esparruko Eskuha) ereduak erabiliz, espertu enpresariak "barneko hutsaren eskuharrak" eta "gainazaleko eskuharrak" bereiz dezakete, horrela mantentze planak zehatzak formulatzeko aukera ematen diote.

7. Iraultza

Zura gabeko transformatorretan PD kontrola material zientzian, elektrizitate-eremu teorian eta ekoizketa prozesuetan zabaltzen den lan sistematikoa da. Prozesu kontrolo zehatzaren eta UHF online monitorizazio teknologiaren bidez, zura gabeko unitateen fiabletasuna oiloan gordeko unitateetako edo gehiago lor daiteke, kritiko diren karguei potentzia elektrikoa garbi eta segurua eman dezan.
