| Marca | ROCKWILL |
| Número de modelo | recloser de vacío automático para exteriores de 38 kV |
| voltaje nominal | 38kV |
| corriente nominal | 1250A |
| corriente de cortocircuito nominal de interrupción | 25kA |
| ensayo de aislamiento a frecuencia industrial | 90kV/min |
| voltaje nominal de resistencia a impulso de rayo | 195kV |
| Cierre manual | Yes |
| Candado mecánico | No |
| Serie | RCW |
Descripción：

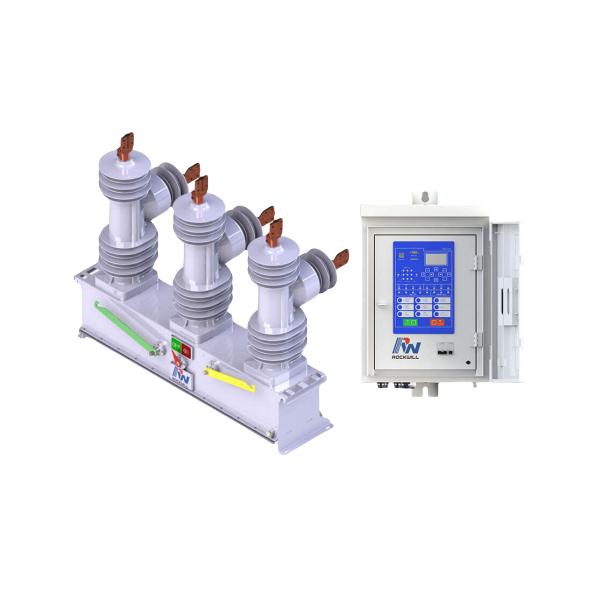

La serie RCW de reclosers automáticos se pueden utilizar en líneas de distribución aérea, así como en aplicaciones de subestaciones de distribución para todas las clases de tensión desde 11kV hasta 38kV en sistemas de potencia de 50/60Hz. La corriente nominal puede alcanzar 1250A. La serie RCW de reclosers automáticos integra las funciones de control, protección, medición, comunicación, detección de fallos y monitoreo en línea de cierre o apertura. El recloser automático de la serie RCW se combina principalmente con un terminal de integración, transformador de corriente, actuador magnético permanente y su controlador de recloser.
Características：
Grados opcionales disponibles en el rango de corriente nominal.
Con protecciones y lógica de relés opcionales para selección del usuario.
Con protocolos de comunicación y puertos I/O opcionales para que los usuarios elijan.
Software de PC para pruebas, configuración, programación y actualizaciones del controlador.
Parámetros：
Requisitos ambientales：

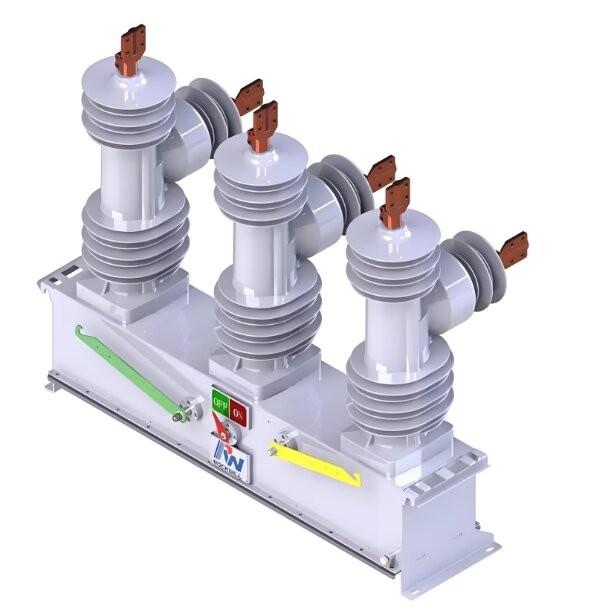

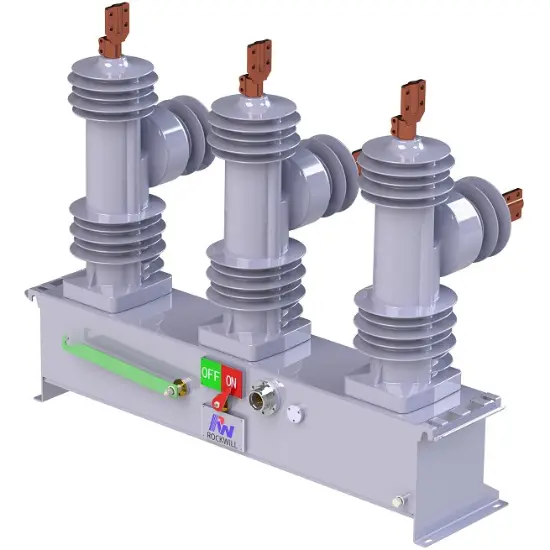

Mostrar producto：
¿Cuáles son las características estructurales del recloser al vacío exterior?
Cámara de Extinción de Arco al Vacío: El componente central que utiliza un entorno al vacío para extinguir arcos. Ofrece ventajas como una alta capacidad de interrupción, rápida recuperación dieléctrica y larga vida útil de los contactos, asegurando eficazmente la confiabilidad del equipo al interrumpir corrientes de fallo.
Pilares Aislantes: Generalmente fabricados con materiales aislantes de alta resistencia y resistentes a la intemperie, como resina epoxi, estos pilares proporcionan un soporte de aislamiento confiable para la cámara de extinción de arco al vacío y otros componentes, garantizando el rendimiento aislante del equipo en entornos exteriores adversos.
Mecanismo de Operación: Los tipos comunes incluyen mecanismos accionados por resortes y mecanismos accionados por imanes permanentes. Los mecanismos accionados por resortes tienen una estructura simple, son altamente confiables y fáciles de mantener. Por otro lado, los mecanismos accionados por imanes permanentes ofrecen ventajas como acción rápida, bajo consumo de energía y larga vida mecánica, permitiendo operaciones de apertura y cierre rápidas y precisas del recloser.
Transformadores de Corriente y Transformadores de Tensión: Algunos reclosers están equipados con transformadores de corriente y transformadores de tensión para medir las señales de corriente y tensión en la línea. Estos transformadores proporcionan soporte de datos para dispositivos de protección y control, permitiendo las funciones de monitoreo y protección del sistema de potencia.
Sí. La configuración RCWP ofrece una opción optimizada en costos dentro de la familia RCW+. Incluye doble sensor (voltaje + corriente), controlador insignia y 30.000 operaciones mecánicas con mecanismo de operación de imán permanente que acciona el acoplamiento trifásico.
Para lograr un precio más accesible, se ofrecen las siguientes opciones de reducción:
Esto permite a los clientes comenzar con una plataforma base conforme y confiable, y solo pagar por las funciones que realmente necesitan.
Resumen: Un VCB de tipo ZW32 no puede ser sustituido directamente por un recloser en la mayoría de las aplicaciones de automatización de distribución internacional. La serie RCW proporciona la lógica de protección, la integración de sensores y la inteligencia de control necesarias para la implementación de redes inteligentes modernas.
